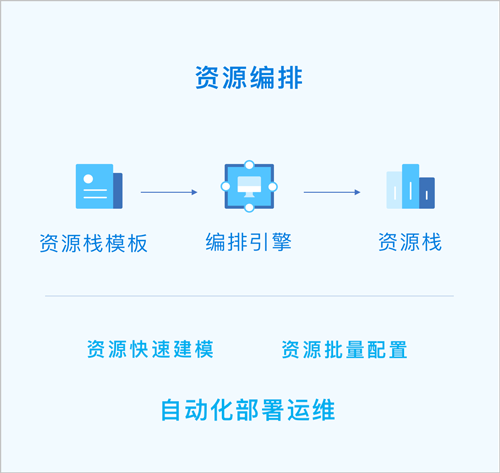

1. 资源栈配置。
   可参考以下示例输入相应内容：

   • 区域：自动显示当前区域
   • 名称：设置资源栈名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
   • 简介：可选项，可留空不填
   • 超时设置：设置创建资源栈的超时时限，超时将失败，默认为60分钟
   • 失败回滚：设置创建失败是否清理已创建的资源，默认开启
   • 创建方式：选择创建资源栈方式，本章节以创建LNMP为例。支持以下三种方式：
     • 资源栈模板：使用系统模板或自定义模板创建资源栈
       Note: 如何创建自定义模板，请参考资源栈模板章节。
     • 上传文件：使用已定义的UTF8编码格式模板文件创建资源栈
       Note: 关于模板语法的详细介绍，请参考资源栈模板语法章节。
     • 自定义文本：在文件编辑器中编辑模板创建资源栈
       Note: 关于模板语法的详细介绍，请参考资源栈模板语法章节。

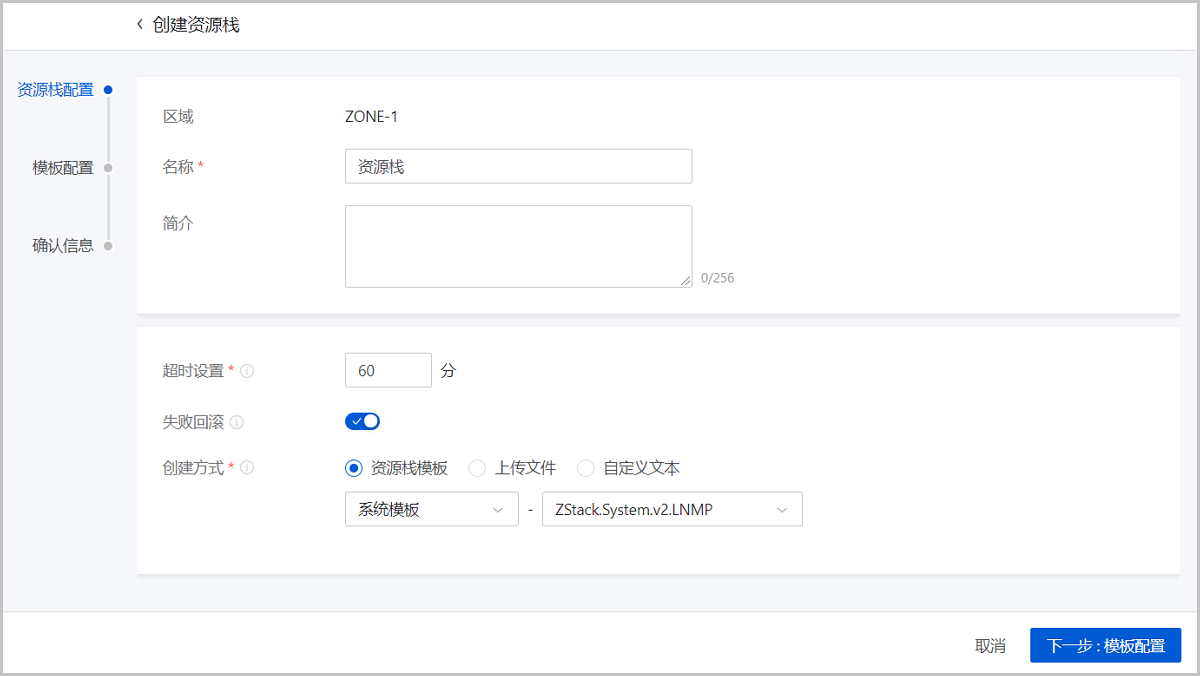

   如图 1所示：





2. 模板配置。

   模板配置项与所选的模板有关，不同类型的资源栈需要输入的参数不同，本章节以创建LNMP为例。

   可参考以下示例输入相应内容：

   • 镜像：选择创建云主机的镜像
   • 计算规格：选择创建云主机的计算规格
   • 网络：选择创建云主机的网络

   Note:

   • 该功能通过调用DecodeStackTemplateAPI实现。
   • 开始创建资源栈前，可点击预览查看将要创建的资源列表。
   • 创建资源栈需要一定时长，请等待创建完成。

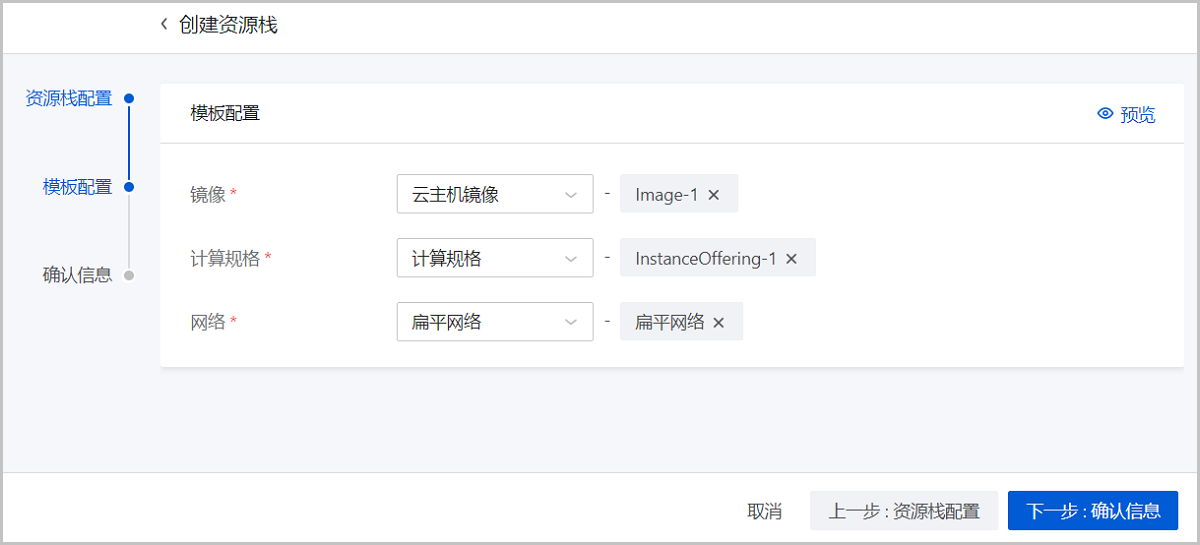

   如图 2所示：





3. 确认信息。

   查看将要创建的资源栈，支持跳转修改。

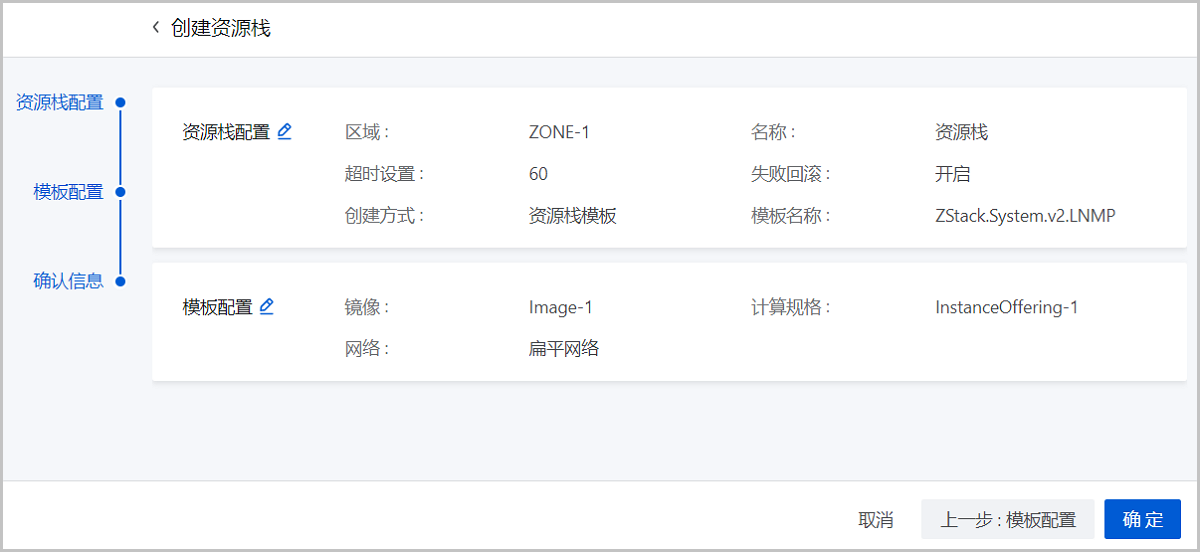

   如图 3所示：





• 总览：显示资源栈当前状态、所有者、UUID、模板内容等信息，其中模板内容支持修改
• 资源：显示资源栈所包括的全部资源信息
• 事件：显示资源栈生命周期中发生的每一个事件
• 审计：查看此资源栈的相关操作

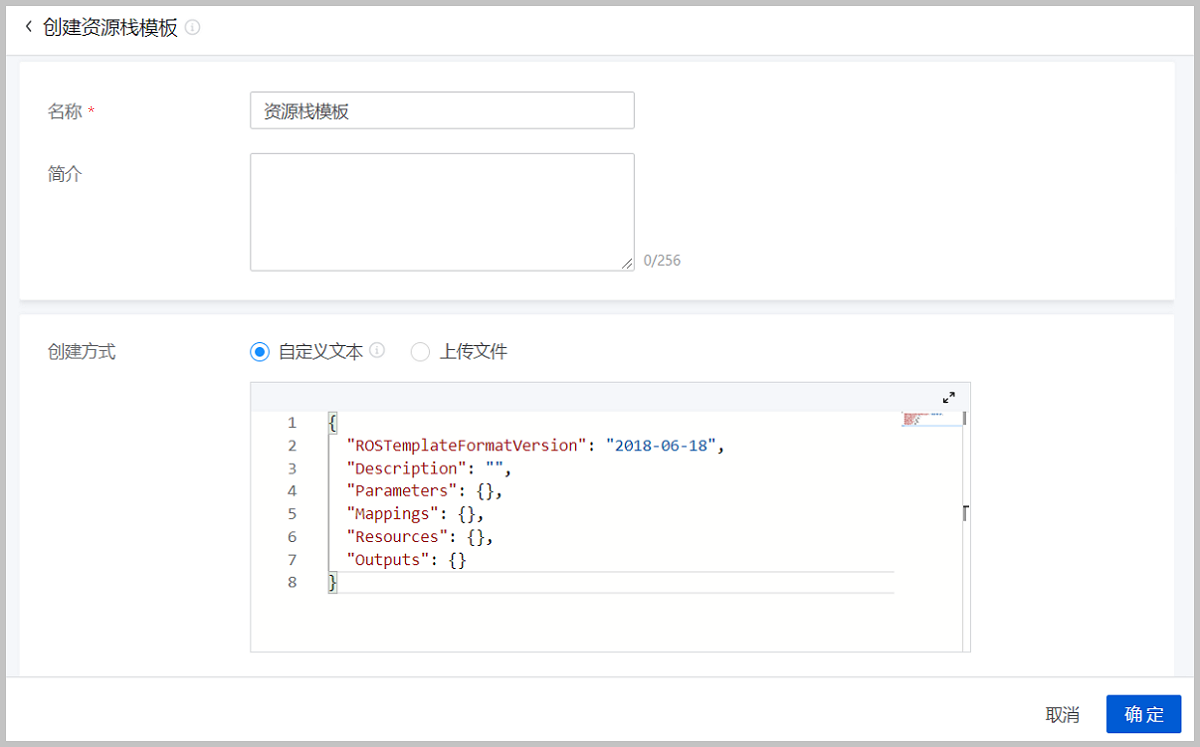

• 名称：设置资源栈模板名称。命名规则：长度限制1~128字符，输入内容只能包含中文汉字、英文字母、数字、空格和以下7种英文字符 - _ . ( ) : + 且不支持以空格开头或结尾
• 简介：可选项，可留空不填
• 创建方式：选择创建资源栈方式。支持以下两种方式：
  • 自定义文本：在文件编辑器中编辑模板创建资源栈
    Note: 关于模板语法的详细介绍，请参考资源栈模板语法章节。
  • 上传文件：使用已定义的UTF8编码格式模板文件创建资源栈
    Note: 关于模板语法的详细介绍，请参考资源栈模板语法章节。

• 基本信息：显示模板当前状态、名称、简介、模板UUID、MD5码等信息，其中名称和简介支持修改
• 资源栈模板内容：显示模板具体内容，关于模板语法的详细介绍，请参考资源栈模板语法章节
• 审计：查看此模板的相关操作

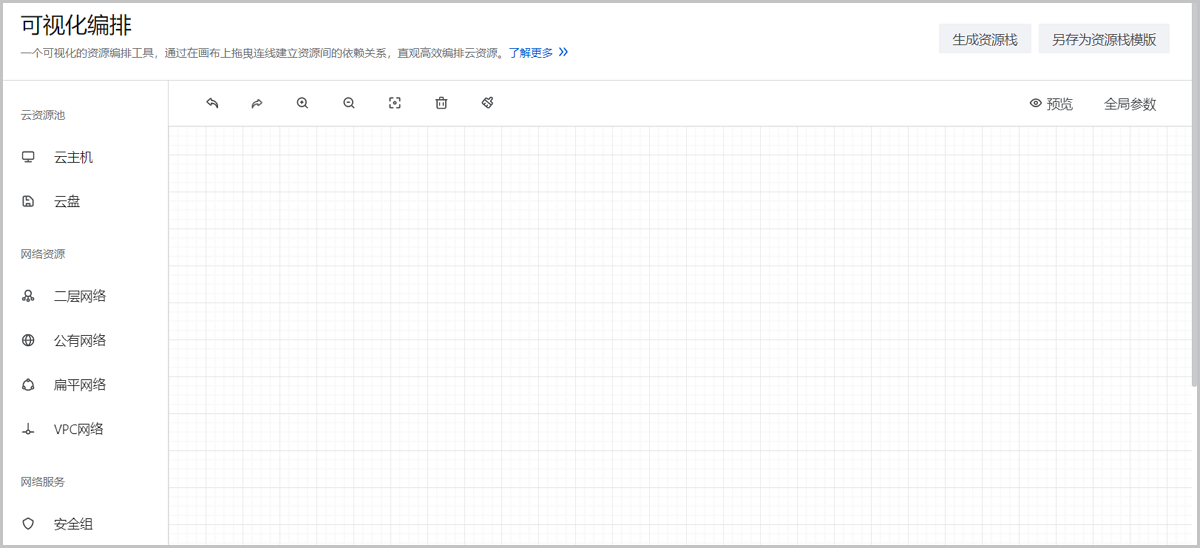

• 顶部菜单：可视化资源编辑器的功能菜单。包括：预览模板、生成资源栈、另存为资源栈模板。
• 左侧菜单：可视化资源编辑器支持的资源列表。可通过拖曳连线直观呈现云资源间的关系，高效编排云资源。目前支持以下资源：
  • 云资源池：云主机、云盘
  • 网络资源：二层网络、公有网络、扁平网络、VPC网络
  • 网络服务：安全组、弹性IP、端口转发、负载均衡、监听器
  • 网络设备：VPC路由器
• 中间部分：可视化资源编辑器的画布，在此进行可视化资源编排。
  • 支持撤销、重做、放大、缩小、适应画布、删除、清除、预览、全局参数操作。
  • 当画布中资源布局足够多时，可通过拖动缩略框调整画布位置，也可通过滚动鼠标放大缩小画布。

1. 拖拽资源到画布。

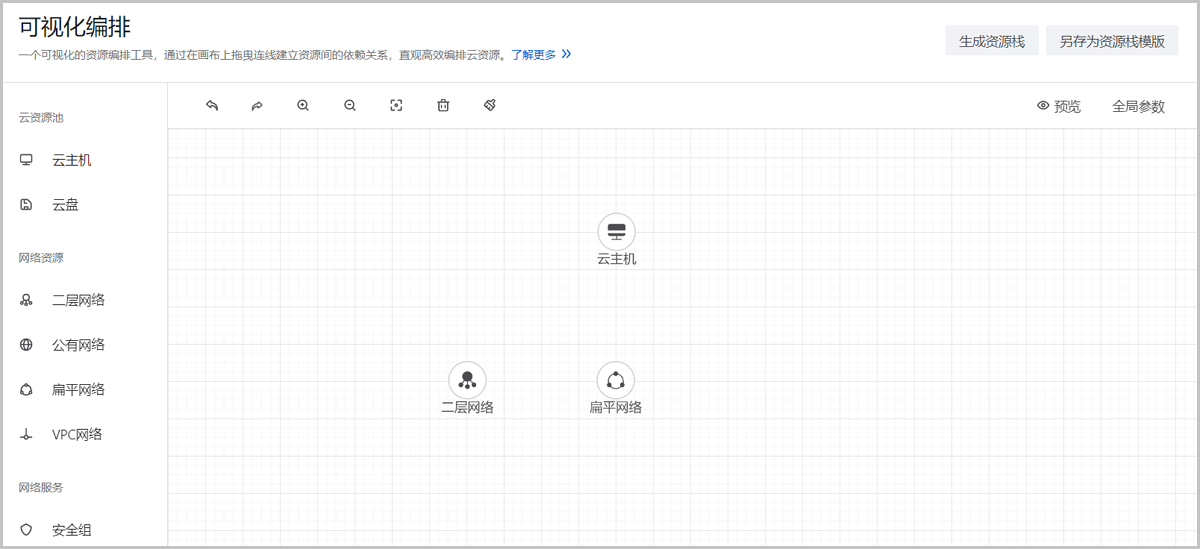

   以创建扁平网络为例，从左侧资源列表拖拽云主机、扁平网络、二层网络到画布。

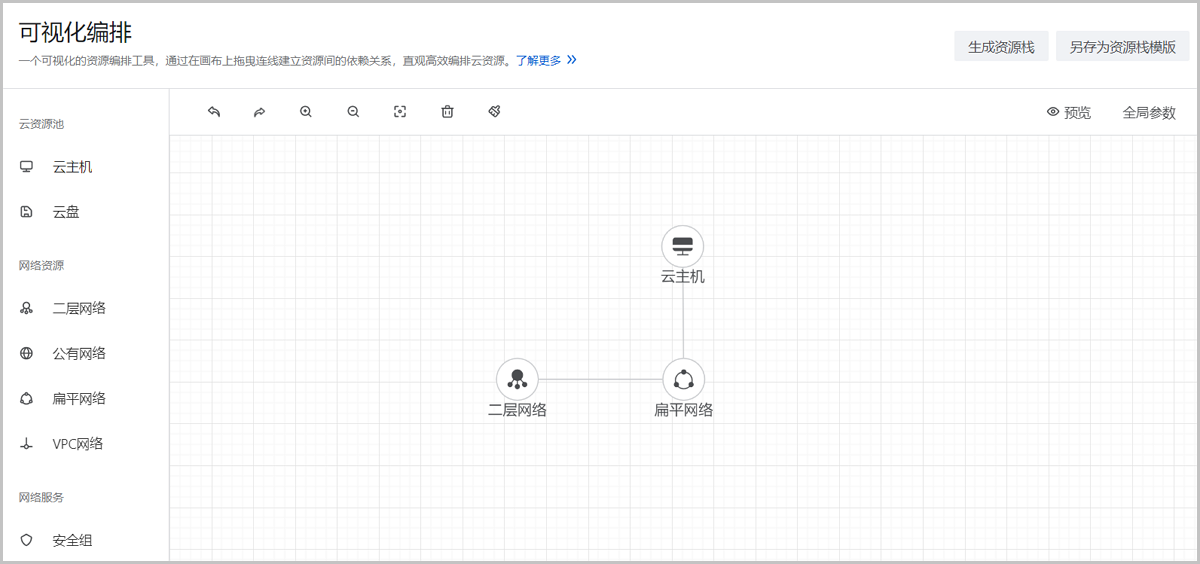

   如图 2所示：





2. 编辑资源属性。

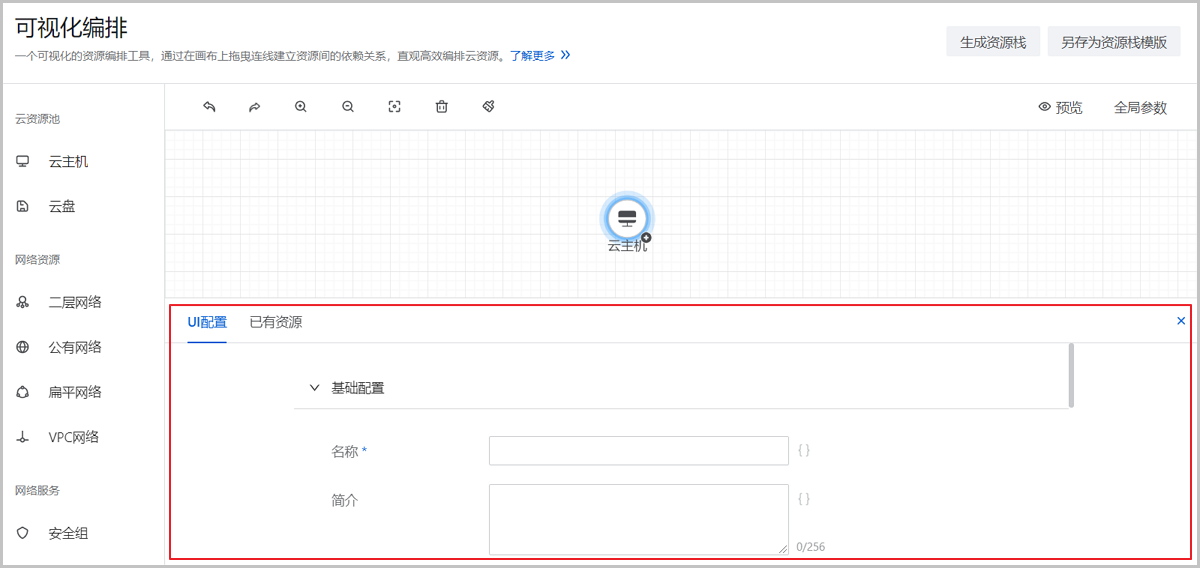

   资源拖拽至画布后，点击资源图标，可进行属性编辑。

   如图 3所示：





3. 资源连线。

   每个资源属性编辑完成后，从连接点通过单击+的方式对资源进行连线。

   如图 4所示：





• 生成资源栈：

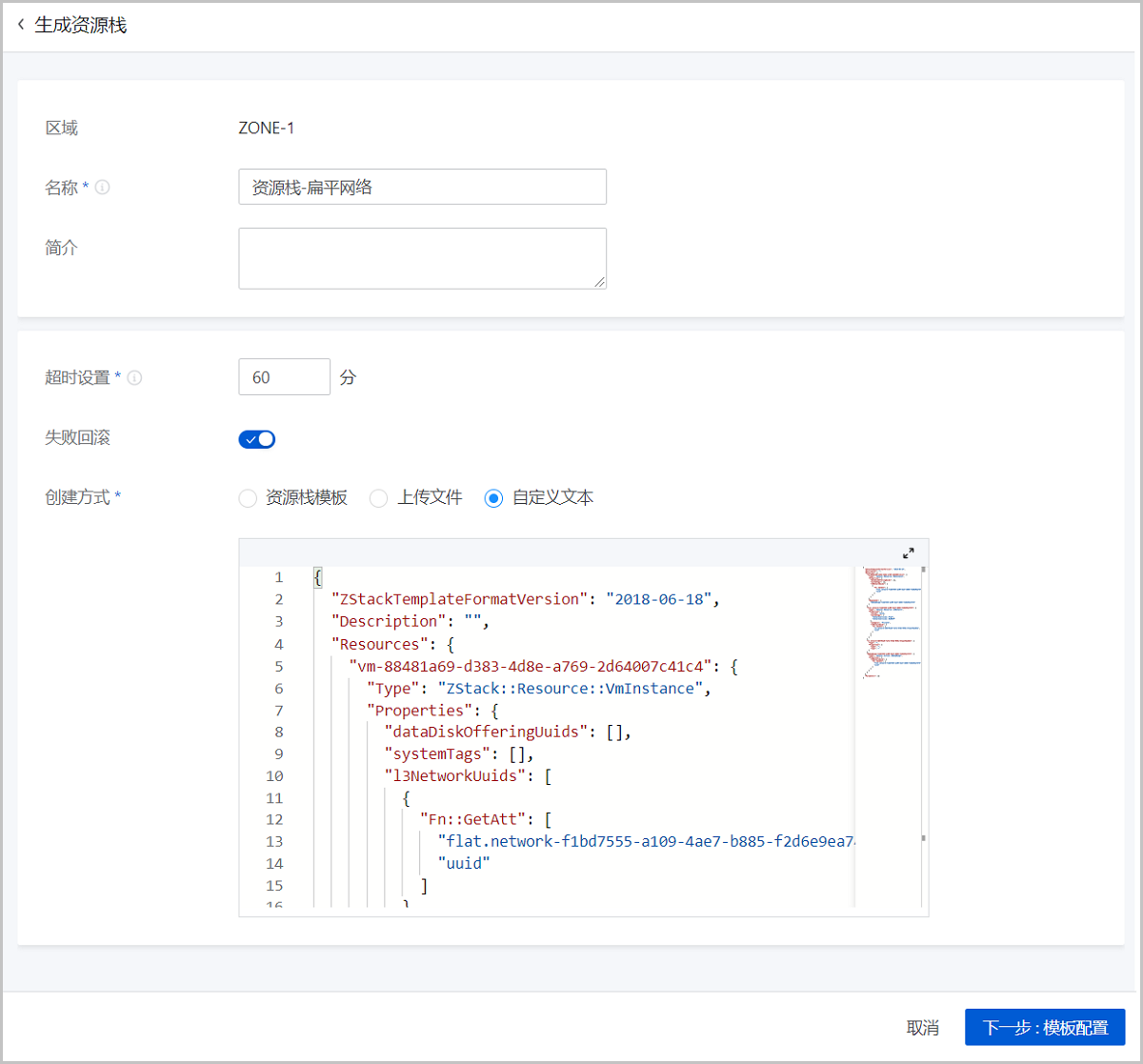

  点击生成资源栈按钮，将跳转到生成资源栈界面，输入资源栈名称，点击下一步 > 确定按钮，可将编辑好的图形化资源栈模板生成资源栈。

  如图 5所示：





• 另存为资源栈模板：

  点击另存为资源栈模板按钮，将跳转到创建资源栈模板界面，输入资源栈模板名称，点击确定按钮，可将编辑好的图形化资源栈另存为资源栈模板。

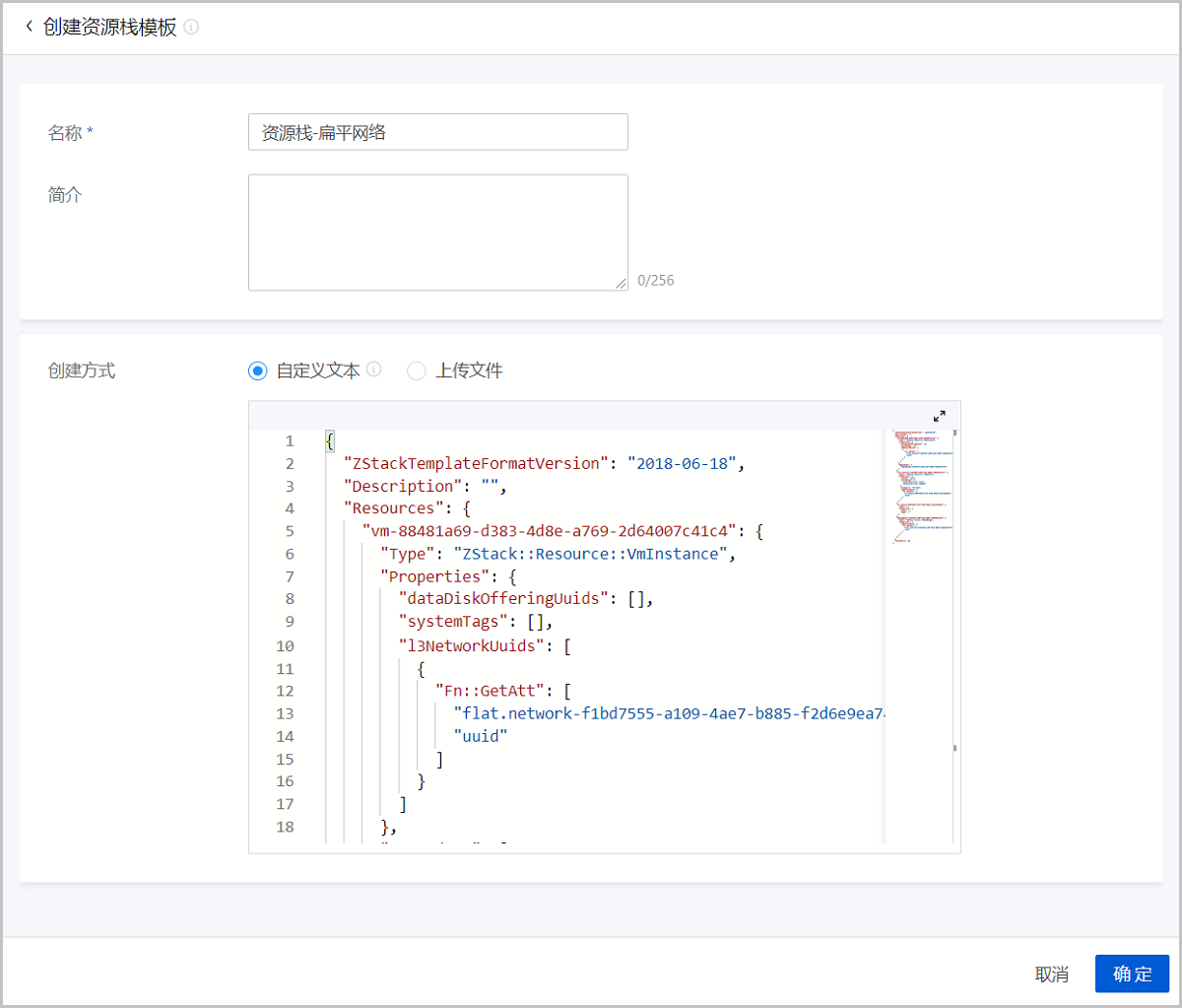

  如图 6所示：





• 预览模板：

  点击预览按钮，将编辑好的图形化资源栈模板以代码的形式呈现，进行预览。

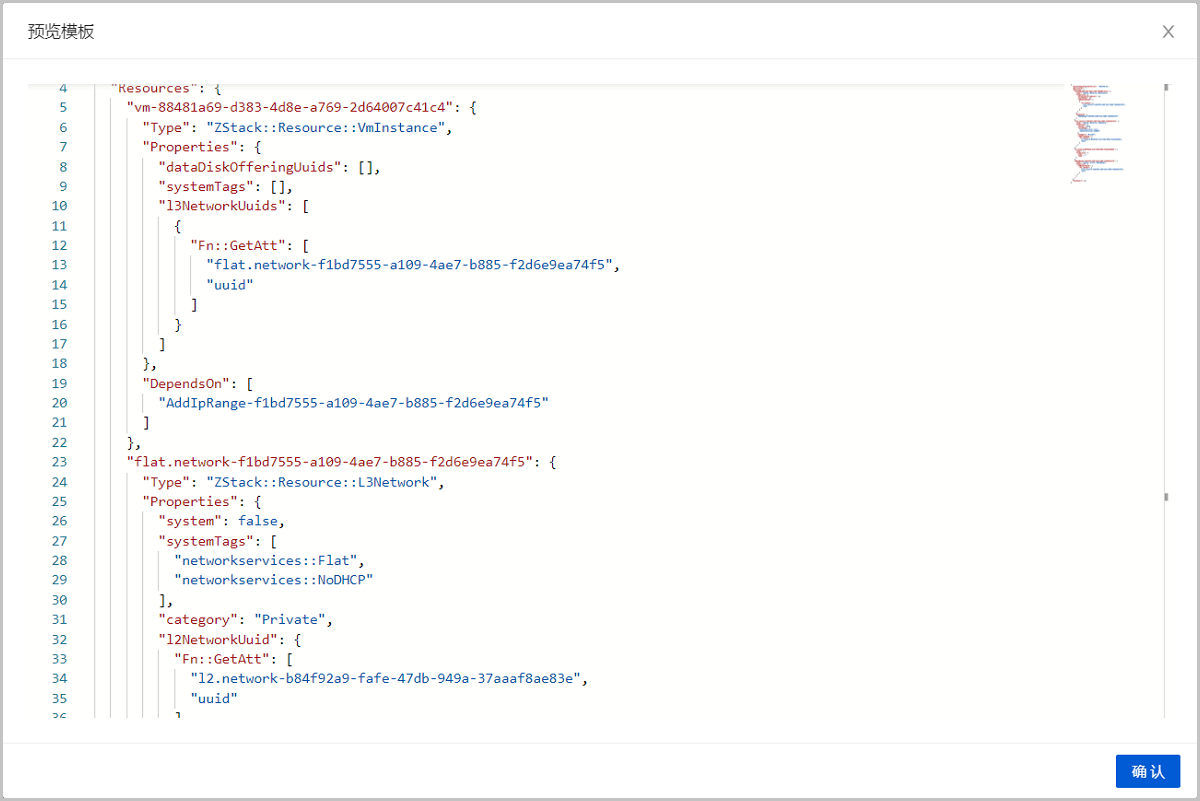

  如图 7所示：





{
    "ZStackTemplateFormatVersion" : "YYYY-MM-DD",
    "Description" : "模板描述信息，可用于说明模板的适用场景、架构说明等。",
    "Parameters" : {
      // 定义创建资源栈时，用户可以定制化的参数。
    },
    "Mappings" : {
      // 定义映射信息表，映射信息是一种多层的Map结构。
    },
    "Resources" : {
      // 所需资源的详细定义，包括资源间的依赖关系、配置细节等。
    },
    "Outputs" : {
      // 用于输出一些资源属性等有用信息，可以通过API获取输出的内容。
  }

• ZStackTemplateFormatVersion(必需)
  模板版本号。

  • 格式为：YYYY-MM-DD
• Description(可选)
  模板描述信息，可用于说明模板的适用场景、架构说明等。

  • 对模板进行详细描述，有利于用户理解模板内容。
• Parameters(可选)
  定义创建资源栈时，用户可以定制化的参数。

  • 例如，用户将创建云主机的计算规格设计成一个参数。
  • 参数支持默认值。
  • 使用参数可以增强模板的灵活性，提高复用性。
  • 关于参数(Parameters)的详细介绍，请参考参数(Parameters)章节。
• Mappings(可选)
  定义映射信息表，映射信息是一种多层的Map结构。

  • 可通过Fn::FindInMap函数选择key对应的值。
  • 可根据不同的输入参数值作为key查找映射表。
  • 例如，可根据区域不同，自动查找区域-镜像映射表，从而找到适用的镜像。
  • 关于映射(Mappings)的详细介绍，请参考映射(Mappings)章节。
• Resources(可选)
  所需资源的详细定义，包括资源间的依赖关系、配置细节等。

  • 关于资源(Resources)的详细介绍，请参考资源(Resources)章节。
• Outputs(可选)
  用于输出一些资源属性等有用信息，可以通过API获取输出的内容。

  • 关于输出(Outputs)的详细介绍，请参考输出(Outputs)章节。

• 参数名称必须为字母数字，同一个模板中不能与其它参数名称重复。
• 可以用Label字段定义友好的参数名。

• 常量参数可直接引用，无需在Parameters中定义（也不可定义）。
• 其值在资源编排运行时确定。

"Parameters" : {
  "username" : {
    "Label": "登录名",
    "Description" : "登录名",
    "DefaultValue": "root",
    "Type" : "String"
  },
  "password" : {
    "Label": "密码",
    "NoEcho" : "true",
    "Description" : "主机登录密码",
    "Type" : "String",
  }
}

• username
  • 参数属于String类型，默认值为root。
  • 可指定的最小长度为2，可指定的最大长度为12。
  Note: username的默认值也必须符合长度限制和允许值限制。
• password
  • 参数属于String类型，无默认值。
  • 将NoEcho属性设置为true，可阻止查询栈接口返回参数值。
    Note: NoEcho属性设置暂不支持。
  • 可指定的最小长度为6，可指定的最大长度为41。
  • 允许大、小写字母字符和数字。

• 资源描述用大括号{ }括起。
• 如果声明多个资源，用逗号,分隔开。

"Resources" : {
    "UUID-1" : {
        "Description" : "资源描述",
        "Type" : "资源类型",
        "Properties" : {
            资源属性描述
        }
    },
    "UUID-2" : {
        "Description" : "资源描述"
        "Type" : "资源类型",
        "Properties" : {
            资源属性描述
        }，
        "DependsOn":"要依赖的资源，如UUID-1，注意上下文中必须包含此资源",
        "DeletionPolicy":"删除策略"
    }
}

• 资源UUID
  • UUID-1、UUID-2均为资源逻辑UUID，且均为变量。
  • 在创建模板其它部分时，可以通过资源逻辑UUID引用该资源。
  • 资源逻辑UUID在模板中具有唯一性。
• 资源类型(Type)
  • 表示正在声明的资源的类型，包括：Resource类型、Action类型。
  • 例如，"Type": "ZStack::Resource::VmInstance"表示云主机实例，"Type": "ZStack::Action::AddIpRange"表示添加IP范围。
  • 关于资源编排支持的所有资源列表，详情请参考资源索引章节。
• 资源属性(Properties)
  • 为资源指定创建参数。
  • 代码段示例如下：

    "Resources" : {
        "InstanceOffering" : {
            "Type" : "ZStack::InstanceOffering",
            "Properties" : {
                "cpuNum" : "1",
                "cpuSpeed" : "1",
                "memorySize" : "1073741824",
                "name" : "instance-offering",
                "type" : "UserVm",
                "sortKey": 0,
                "allocatorStrategy": "LeastVmPreferredHostAllocatorStrategy"
            }
        }
    }

  • 资源属性值定义规则：
    • 属性值可以是文本字符串、字符串列表、布尔值、引用参数、或者函数返回值。
    • 如果属性值为文本字符串或布尔值，该值会被双引号" "括起来。
    • 如果属性值为任一类型的字符串列表，该值会被中括号[ ]括起来。
    • 如果值为内部函数或引用的参数，该值会被大括号{ }括起来。
    • 将文字、列表、引用参数、和函数返回值合并起来取值时，上述规则适用。
    • 以下示例说明如何声明不同的属性值类型：

      "Properties" : {
          "String" : "string",
          "LiteralList" : [ "value1", "value2" ],
          "Boolean" : "true"
          "ReferenceForOneValue" :  { "Ref" : "ResourceID" } ,
          "FunctionResultWithFunctionParams" : {
              "Fn::Join" : [ "%", [ "Key=", { "Ref" : "SomeParameter" } ] ] }
      }

  • 如果资源不需要声明任何属性，可以忽略该资源的属性部分。
• 资源依赖(DependsOn)
  • 定义资源所依赖的资源。
  • 为某个资源添加DependsOn属性后，该资源仅在DependsOn属性中指定的资源之后创建。
  • 代码段示例如下：

    {
        "ZStackTemplateFormatVersion" : "2018-06-18",
        "Resources" : {
            "WebServer": {
                "Type": "ZStack::Resource::VmInstance",
                "DependsOn": "DatabseServer"
            },
            "DatabseServer": {
                "Type": "ZStack::Resource::VmInstance",
                "Properties": {
                    "name": {"Fn::Join":["-",[{"Ref":"ZStack::StackName"},"VM"]]},
                    "instanceOfferingUuid": {"Ref":"InstanceOfferingUuid"},
                    "imageUuid":{"Ref":"ImageUuid"},
                    "l3NetworkUuids":[{"Ref":"PrivateNetworkUuid"}],
                    "dataDiskOfferingUuids":[{"Ref":"DiskOfferingUuid"}],
    	         "hostUuid":{"Ref":"HostUuid"}
                }
            }
        }
    }

    本例表示WebServer将在DatabaseServer创建成功后才开始创建。

• 删除策略(DeletionPolicy)
  • 在模板中，设置DeletionPolicy属性，可以声明资源栈被删除时是否保留资源。
  • DeletionPolicy有Retain和Delete两个选项。
    • 默认为Delete，表示删除资源栈默认会删除栈内编排创建的所有资源。
    • 若将DeletionPolicy设置为Retain，表示资源栈被删除时可保留资源。此时，该资源所依赖的资源也要保留（系统自动为其保留）。
      例如，模板对应的资源栈被删除时，保留栈内的云主机，代码段示例如下：

      "Resources" : {
          "VMInstance" : {
              "Type" : "ZStack::Resource::VmInstance",
              "Properties": {
                  "name": {"Fn::Join":["-",[{"Ref":"ZStack::StackName"},"VM"]]},
                  "instanceOfferingUuid": {"Ref":"InstanceOfferingUuid"},
                  "imageUuid":{"Ref":"ImageUuid"},
                  "l3NetworkUuids":[{"Ref":"PrivateNetworkUuid"}],
                  "dataDiskOfferingUuids":[{"Ref":"DiskOfferingUuid"}],
      	     "hostUuid":{"Ref":"HostUuid"}
          },
          "DeletionPolicy" : "Retain"
        }
      }

• 输出描述用大括号{ }括起。
• 如果声明多个输出项，用逗号,分隔开。

"Outputs" : {
    "UUID-1" : {
        "Description" : "输出描述",
        "Value" : "输出内容"
    },
    "UUID-2" : {
        "Description" : "输出描述",
        "Value" : "输出内容"
    }
}

• 输出UUID
  • 输出UUID在模板中具有唯一性。
• 输出描述(Description)
  • 用于描述输出值的String类型。
• 输出内容(Value)
  • 在调用查询堆栈接口时，返回的属性值。
  • 代码段示例如下：

    {
    	"ZStackTemplateFormatVersion": "2018-06-18",
    	"Description": "本示例将创建一个带云盘的云主机(基于本地存储), 创建示例前提环境：\n计算规格，镜像，云盘规格，私有网络，可用物理机",
    	"Parameters": {
    	    "InstanceOfferingUuid": {
    	        "Type": "String",
                   "Label": "计算规格",
    		 "Description": "The instance offering uuid"
    	    },
    	    "ImageUuid": {
    		 "Type": "String",
                   "Label": "镜像",
    		 "Description": "The Image uuid for creating VmInstance, Please choose an image not iso"
    	    },
    	    "PrivateNetworkUuid": {
    		 "Type": "String",
                   "Label": "私有网络",
    		 "Description" : "The private network uuid for creating VmInstance"
               },
    	    "DiskOfferingUuid": {
    		 "Type": "String",
                   "Label": "云盘规格",
    		 "Description": "Volume size offering uuid"
    	    },
    	    "HostUuid": {
    		 "Type": "String",
                   "Label": "物理机",
    		 "Description": "Host uuid, that vm will start on"
    	    }
    	},
    	"Resources": {
    	    "VmInstance": {
    		 "Type": "ZStack::Resource::VmInstance",
    		 "Properties": {
    		     "name": {"Fn::Join":["-",[{"Ref":"ZStack::StackName"},"VM"]]},
    		     "instanceOfferingUuid": {"Ref":"InstanceOfferingUuid"},
    		     "imageUuid":{"Ref":"ImageUuid"},
    		     "l3NetworkUuids":[{"Ref":"PrivateNetworkUuid"}],
    		     "dataDiskOfferingUuids":[{"Ref":"DiskOfferingUuid"}],
    		     "hostUuid":{"Ref":"HostUuid"}
    		 }
    	    }
    	},
    	"Outputs": {
    	    "VmInstance": {
    	        "Value": {
    		     "Ref": "VmInstance"
    		 }
    	    }
    	}
    }

    本例中，输出部分有1个输出项，将输出VmInstance的属性值。

• 声明

  "Fn::Base64" : stringToEncode

• 参数
  • stringToEncode：转换成Base64的字符串。
• 示例

  "Fn::Base64" : "password"

• 返回值

  用Base64表示的原始字符串。

  本例中，返回"cGFzc3dvcmQ="，即"password"的Base64编码结果。

• 声明

  "Fn::FindInMap" : ["MapName", "TopLevelKey", "SecondLevelKey"]

• 参数
  • MapName：Mappings 中所声明映射的 ID，包含键和值。
  • TopLevelKey：第一级键，其值是一个键/值对列表。
  • SecondLevelKey：第二级键，其值是一个字符串或者数字。
• 示例

  "Fn::FindInMap" : ["RegionMap", "cn-shanghai", "32"]

• 返回值

  分配给SecondLevelKey的值。

  本例中，返回"RegionMap"中"cn-shanghai"对应的键/值对列表里，键为"32"对应的值。

• 支持的函数
  可在Fn::FindInMap函数中嵌套使用以下函数：

  • Fn::FindInMap
  • Ref

• 声明

  "Fn::GetAtt": ["resourceUuid", "attributeName"]

• 参数
  • resourceUuid：目标资源的逻辑UUID。
  • attributeName：目标资源的属性名称。
• 示例

  "Fn::GetAtt" : ["MyVMInstance", "ImageUuid"]

• 返回值

  属性值。

  本例中，返回resourceUuid为"MyVMInstance"的"ImageUuid"属性。

• 声明

  "Fn::Join" : ["delimiter", ["string1", "string2", ...]]

• 参数
  • delimiter：分隔符。分隔符可为空，可将所有的值直接连接起来。
  • ["string1", "string2", ...]：被连接起来的值列表示例。
• 示例

  "Fn::Join" : ["-", ["a", "b", "c"]]

• 返回值

  被连接起来的字符串。

  本例中，返回"a-b-c"

• 支持的函数
  可在Fn::Join函数中嵌套使用以下函数：

  • Fn::Base64
  • Fn::GetAtt
  • Fn::Join
  • Fn::Select
  • Ref

• 声明

  "Fn::Split" : ["delimiter", "original_string"]

• 参数
  • delimiter：分隔符，例如：,，;，\n，\t 等。
  • original_string：将要被切片的字符串。
• 示例

  "Fn::Split": [";", "foo; bar; achoo"]

• 返回值

  切片后所有字符串组成的列表。

  本例中，返回["foo", " bar", "achoo"]

• 支持的函数
  可在Fn::Split函数中嵌套使用以下函数：

  • Fn::Base64
  • Fn::FindInMap
  • Fn::GetAtt
  • Fn::Join
  • Fn::Select
  • Ref

• 声明
  • 数据元列表可为一个数组：

    "Fn::Select" : ["index", ["value1", "value2", ...]]

  • 数据元列表可为一个映射表：

    "Fn::Select" : ["index", {"key1": "value1", ...}]

• 参数
  • index：待检索数据元的索引。
    • 如果数据元列表是一个数组，则索引是0到N-1之间的某个值，其中N代表阵列中元素的数量。
    • 如果数据元列表是一个映射表，则索引是映射表中的某个键。
    • 如果找不到索引对应的值，则返回空字符串。
• 示例
  • 示例一：数据元列表是一个数组

    "Fn::Select" : ["2", ["foo", " bar", "achoo"]]

  • 示例二：数据元列表是一个映射表

    "Fn::Select" : ["shape", {"shape": "circle", "height": "80"}]

  • 示例三：数据元列表是一个CommaDelimitedList

    "Parameters" : {
    	"userParam": {
               "Type": "CommaDelimitedList",
               "Default": "10.0.100.0/24, 10.0.101.0/24, 10.0.102.0/24"
           }
    },
    "Resources": {
    	"resourceUuid": {
               "Properties": {
                   "CidrBlock": {"Fn::Select" : [0, {"Ref":"userParam"}]}
               }
           }
    }

  Note:

  • 若Fn::Select函数不嵌套使用函数，第一个参数为字符串，参见示例一（"2"）、示例二（"shape"）；
  • 若Fn::Select函数嵌套使用函数，第一个参数为数字，参见示例三（0）。
• 返回值
  选定的数据元。

  • 示例一：返回"achoo"
  • 示例二：返回"circle"
  • 示例三：返回"10.0.100.0/24"
• 支持的函数
  • 对于Fn::Select索引值，可在Fn::Select函数中嵌套使用Ref函数。
  • 对于对象的Fn::Select列表，可在Fn::Select函数中嵌套使用以下函数：
    • Fn::Base64
    • Fn::FindInMap
    • Fn::GetAtt
    • Fn::Join
    • Fn::Select
    • Ref

• 如果指定参数是resourceUuid，则返回资源的值。
• 否则系统将认为指定参数是参数，将尝试返回参数的值。

• 声明

  "Ref":"logicalName"

• 参数
  • logicalName：要引用的资源或参数的逻辑名称。
• 示例
  若diskOfferingParam被定义为：

  "diskOfferingParam": {
  	"allocatorStrategy": "DefaultPrimaryStorageAllocationStrategy",
         "diskSize": "21474836480",
         "type": "DefaultDiskOfferingType",
         "sorkKey": "0"
  }

  "Ref":"diskOfferingParam"

• 返回值

  资源的值或者参数的值。

  本例中，返回diskOfferingParam的值：

  {
  	"allocatorStrategy": "DefaultPrimaryStorageAllocationStrategy",
         "diskSize": "21474836480",
         "type": "DefaultDiskOfferingType",
         "sorkKey": "0"
  }

• 支持的函数

  不能在Ref函数中嵌套使用任何函数。必须指定为资源逻辑UUID的字符串。

• 在模板Resources和Outputs属性值中支持Fn::If内部函数。

• 声明

  "Fn::If": ["condition_name", "value_if_true", "value_if_false"]

• 参数
  • condition_name：Conditions中条件对应的条件名称，通过条件名称引用条件。
  • value_if_true：当指定的条件计算为true时，返回此值。
  • value_if_false：当指定的条件计算为false时，返回此值。
• 示例

  "Fn::If": ["condition16", "vm-true", "vm-false"]

• 返回值

  根据指定条件计算的结果返回相应的参数值。

  本例中，若condition16的结果是true，则返回vm-true；若condition16的结果是false，则返回vm-false。

• 支持的函数
  可在Fn::If函数中嵌套使用以下函数：

  • Fn::FindInMap
  • Ref
  • Fn::Equal
  • Fn::And
  • Fn::Not
  • Fn::Or

• 声明

  "Fn::Equal": [value_1, value_2]

• 参数
  • value：要比较的任意类型的值。
• 示例

  "Fn::Equal": [true, false]

• 返回值

  true或false。

  本例中，返回false。

• 支持的函数
  可在Fn::Equal函数中嵌套使用以下函数：

  • Fn::FindInMap
  • Ref
  • Fn::Equal
  • Fn::And
  • Fn::Not
  • Fn::Or

• 声明

  "Fn::And": [condition, ...]

• 参数
  • condition：计算为true或false的条件。
• 示例

  "Fn::And": [true, false]

• 返回值

  true或false。

  本例中，返回false。

• 支持的函数
  可在Fn::And函数中嵌套使用以下函数：

  • Fn::FindInMap
  • Ref
  • Fn::Equal
  • Fn::And
  • Fn::Not
  • Fn::Or

• 声明

  "Fn::Not": condition

• 参数
  • condition：计算为true或false的条件。
• 示例

  "Fn::Not": true

• 返回值

  true或false。

  本例中，返回false。

• 支持的函数
  可在Fn::Not函数中嵌套使用以下函数：

  • Fn::FindInMap
  • Ref
  • Fn::Equal
  • Fn::And
  • Fn::Not
  • Fn::Or

• 声明

  "Fn::Or": [condition, ...]

• 参数
  • condition：计算为true或false的条件。
• 示例

  "Fn::Or": [true, false]

• 返回值

  true或false。

  本例中，返回true。

• 支持的函数
  可在Fn::Or函数中嵌套使用以下函数：

  • Fn::FindInMap
  • Ref
  • Fn::Equal
  • Fn::And
  • Fn::Not
  • Fn::Or

• 其中Key和Value可以为字符串类型或者数字类型。
• 如果声明多个映射，用逗号,分隔开。
• 每个映射的名称不能重复。

"Mappings" : {
	"Mapping01" : {
           "Key01" : {
               "Name" : "Value01"
           },
           "Key02" : {
               "Name" : "Value02"
           },
           "Key03" : {
               "Name" : "Value03"
       }
}

{
	"ZStackTemplateFormatVersion": "2018-06-18",
       "Parameters": {
           "regionParam": {
               "Description": "选择创建云主机的区域",
               "Type": "String",
               "AllowedValues": ["cn-hangzhou", "cn-shanghai"]
           }
       },
       "Mappings" : {
           "ImageInRegions" : {
               "cn-hangzhou" : { "32" : "imageUuid-1", "64" : "imageUuid-2" },
               "cn-shanghai" : { "32" : "imageUuid-3", "64" : "imageUuid-4" }
           }
       },
       "Resources": {
           "WebServer": {
               "Type": "ZStack::Resource::VmInstance",
               "Properties": {
                   "name" : "test-vm",
                   "imageUuid" : {"Fn::FindInMap": ["ImageInRegions", {"Ref":"regionParam"}, "64"]},
                   "instanceOfferingUuid": {"Ref":"instanceOfferingUuid"},
                   "l3NetworkUuids": [{"Ref":"l3NetworkUuid"}]
               },
               "DeletionPolicy": "Retain"
          }
       }
}
