简介

本文档主要介绍如何安装部署 ZStack Cube 虚拟化版。

配置网络环境

本节介绍部署ZStack Cube 虚拟化版所需的网络规划和交换机连接信息。

网络规划

请提前规划以下网络资源：
  • 管理网络：用于管理和控制平台硬件资源的网络，建议至少配置双千兆网络。
  • 存储网络：用于提供存储服务、承载存储流量的网络，建议配置双万兆网络。
  • 业务网络：供虚拟机使用，以对外提供应用服务的网络，建议至少配置双千兆网络。
  • 迁移网络：专用于迁移虚拟机的网络，建议单独配置。若未配置，默认使用管理网络迁移虚拟机。
Note: 网络部署过程中，建议保证交换机与网卡等设备冗余，以满足高可用需求，避免单点故障。
Note: 主机发现要求服务器网卡、操作系统和二层网络环境支持 IPv6。请确保主机用于部署的网卡和操作系统已启用 IPv6，且交换机等网络设备未禁用或阻断主机之间的 IPv6 通信。

交换机连接

Note: 不同型号的超融合一体机的交换机连接过程略有不同，请根据具体型号进行操作。
交换机端口模式可根据是否需要指定 VLAN 网络进行配置。
  • 如需指定 VLAN，则需在交换机端口配置 Trunk 模式。
  • 若无需指定 VLAN，则需在交换机端口配置 Access 模式。
推荐各个网络交换机端口模式按以下模式进行配置：
  • 管理网络：配置交换机端口为 Access 模式。
  • 业务网络：配置交换机端口为 Trunk 模式。
  • 存储网络：配置交换机端口为 Access 模式。

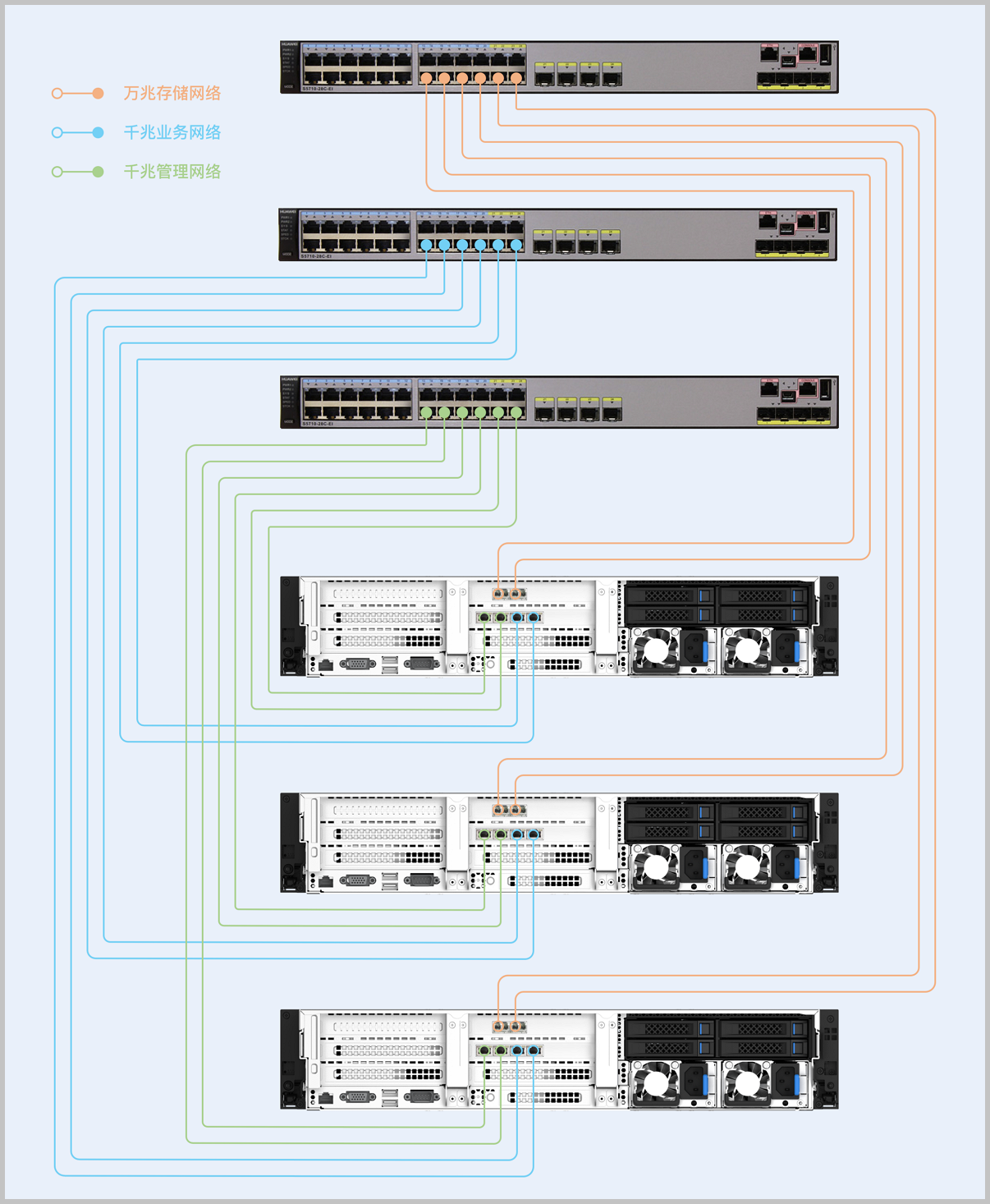

超融合一体机网络拓扑如图 1所示：
图 1. 网络拓扑


（可选）准备软件包

超融合一体机已预装 ISO 软件包，可跳过此节。如需更换 ISO，可参照本节进行操作。

操作步骤

  1. 联系官方技术支持获取软件包。
    Note: 软件下载后，请通过 MD5 校验工具核对校验码，以确保软件完整无损。
  2. 使用 Fedora Media Writer 刻录 ISO 到 U 盘。
    1. 接入 U 盘，然后打开 Fedora Media Writer。
    2. 点击自定义镜像，打开已获取到的 ISO 镜像文件。

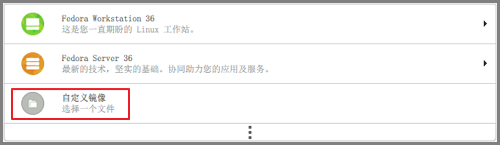

      如图 2所示：
      图 2. 选择 ISO 镜像


    3. 选择好 ISO 镜像后，保持其他选项为默认设置不变，然后点击写入磁盘。
      Note: 刻录镜像会格式化 U 盘数据，若您的 U 盘中存有重要数据，请在格式化前做好备份。

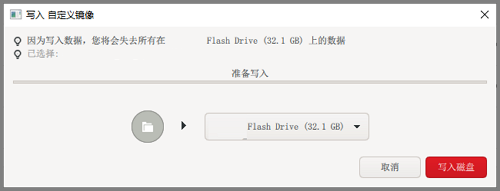

      如图 3所示：
      图 3. 刻录镜像


后续操作

刻录完成后，即可使用 U 盘作为启动盘，支持 Legacy 模式和 UEFI 模式引导。

安装操作系统

背景信息

分别为每台服务器安装操作系统，基本流程如下：
  1. 检查服务器 BIOS 配置。
  2. 选择引导项。
  3. 自动安装。
  4. 装机自检。
  5. 查看并确认系统版本。

操作步骤

  1. 检查服务器 BIOS 配置。
    服务器出厂前已设置以下 BIOS 项，无需手动配置，请检查确认即可：
    • 确认硬件时间设置与当地时区相符。
    • 确认已开启 CPU VT 和超线程 HT 选项。
    • 确认已开启断电恢复自启。
    • 确认已禁用CPU C State。
    • 进入阵列卡，确认已使用两块 480GB SSD 配置 RAID1 作为系统盘，确认其他硬盘配置 JBOD 直通模式。
    • 确认已设置系统启动盘为第一启动顺序。
  2. 选择引导项。

    进入 BIOS 系统引导界面，选择刻录好的 U 盘，开始安装操作系统。

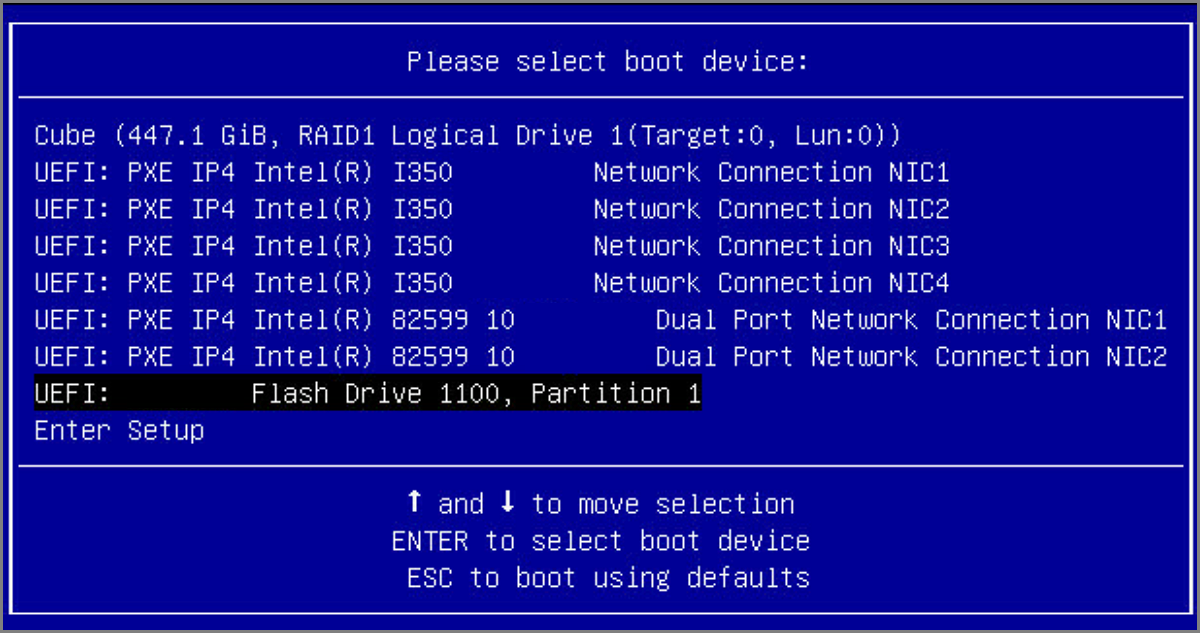

    如图 4所示：
    图 4. 系统引导


  3. 自动安装。
    对上架的网络设备和服务器加载电源，等待所有服务器自动进入操作系统后，安装过程将自动进行。
    Note: 安装过程将自动格式化所有硬盘，请谨慎操作。

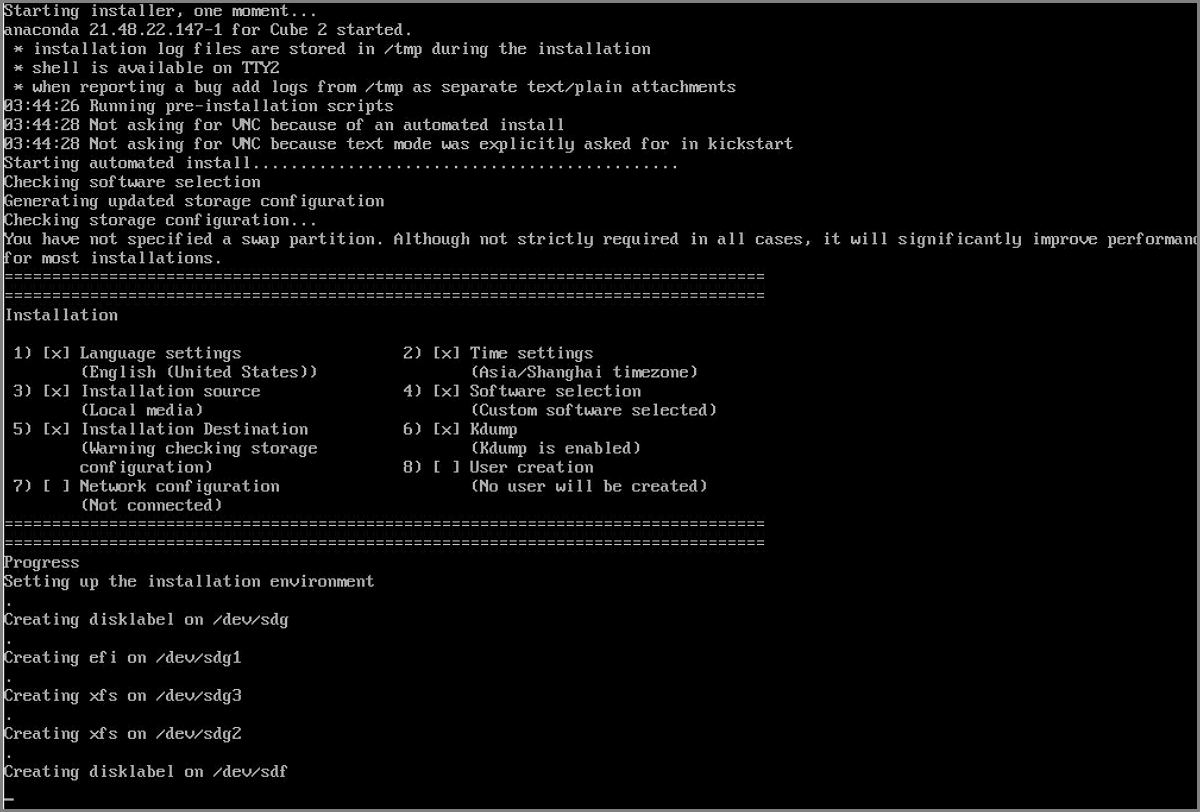

    如图 5所示：
    图 5. 安装系统


  4. 装机自检。
    自动安装完成后，将自动检查以下条目：
    • Hyper_Converged_file：检查超融合相关配置文件。
    • Bootstrap_IP：检查 bootstrap 部署 IP。
    • Bootstrap_Agent：检查hyperconverged-bootstrap.service的状态。
    • Storage_path：检查存储相关文件。
    • License_path：检查许可证相关文件。
    • Serial_Number：检查机器序列号。自检完成后，确认显示的机器序列号为硬件厂商写入的有效 SN，而非默认占位值。
    • Data_Disk_Size：检查磁盘规格。
    Note: 若自检失败，会出现红色报错，表示安装操作系统过程存在问题。可联系官方技术支持检查确认。

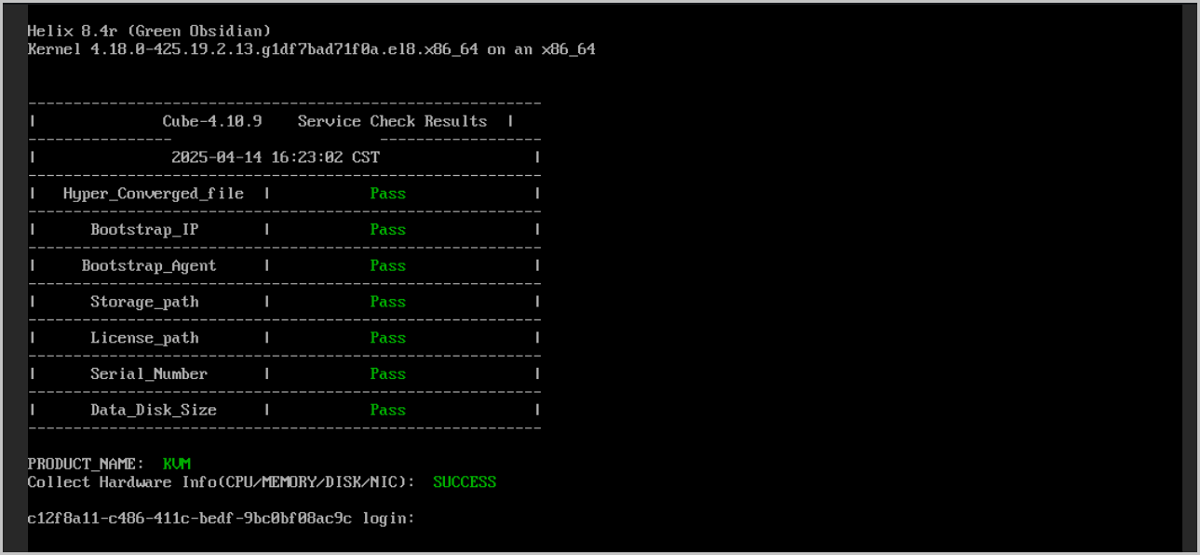

    如图 6所示：
    图 6. 装机自检


  5. 查看并确认系统版本。
    登录服务器操作系统，执行bootstrap version命令，查看并确认操作系统版本。

加载bootstrap_ui服务

在超融合一体机完成网络连接并将主机全部上电后，选择一台服务器进行环境部署。通过 UI 部署超融合平台前，需配置 bootstrap 部署 IP，并加载bootstrap_ui服务。

操作步骤

  1. 以 root 身份登录管理节点系统，root 账户默认密码为 cube_password。
  2. 执行bootstrap init_ui命令配置 bootstrap 部署 IP，并加载bootstrap_ui服务。

    执行该命令后，系统将自动扫描所有网卡。扫面完成后，可选择一张管理网/存储网/其他网段的网卡加载bootstrap_ui服务。推荐通过管理网加载 bootstrap 服务。保存配置后，即可成功加载bootstrap_ui服务。

    [root@localhost ~]# bootstrap init_ui  //进入bootstrap_ui配置

Step 1: Choose Network Interface  //第一步：选择网络接口，用于配置bootstrap IP
------------------------------------------------------------------------------------------------------
Please select an interface (enter the number)  //选择一个网络接口

Step 2: Network Configuration for Selected Interface  //第二步：配置网络接口
------------------------------------------------------------------------------------------------------
1) Enter IP Address (default: xxx.xx.xx.xxx)  //设置IP地址，推荐使用管理网IP地址

2) Enter Subnet Mask (default: xxx.xxx.x.x)  //设置子网掩码

3) Enter Gateway (leave blank if none)  //设置网关。如不使用网关，可留空不填

4) Enter VLAN ID [1-4096] (leave blank if none)  //设置VLAN ID，需根据网卡所连接交换机配置进行设置。如不使用VLAN，可留空不填

Step3: Confirmation  //第三步：信息确认
------------------------------------------------------------------------------------------------------
Choose an option  //选择以下操作

1) Confirm configuration  //确认配置

2) Modify configuration  //修改配置

3) Exit without applying changes  //退出bootstrap init_ui配置，本次配置信息不会被保留

进入引导页

操作步骤

  1. 成功加载bootstrap_ui服务后，将笔记本电脑与业务交换机进行连接。
    建议笔记本电脑使用bootstrap_ui IP 所在的网段 IP，例如，本次配置的bootstrap_ui IP 为 172.26.30.242，则可将笔记本电脑 IP 配置为 172.26.30.245。
  2. 通过浏览器打开 URL 地址：http://172.26.30.242:18080，即可进入超融合部署的引导页。

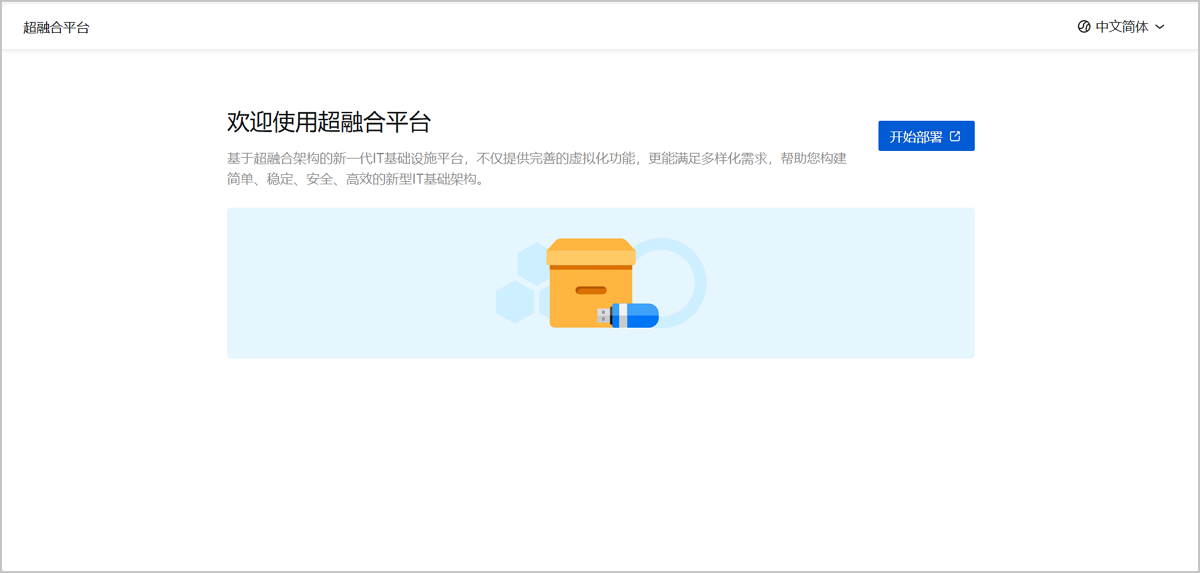

    如图 7所示：
    图 7. 进入引导页


  3. 在引导页，点击开始部署。

发现主机

系统自动扫描主机设备并展示设备的硬件信息，选择至少三台主机进行部署。

前提条件

  • 建议选择相同版本的主机或将所选主机升级到同一版本后再进行部署。
  • 确保每台所选主机均具有硬件厂商写入的有效且唯一的设备 SN。默认占位值不属于有效 SN。
  • 所选主机需至少包含一张名称相同且状态为 UP 的万兆网卡。
  • 确保所选主机用于部署的网卡和操作系统已启用 IPv6，且主机之间的 IPv6 通信正常。
  • 所选主机的磁盘类型需保持一致。例如，所有主机的磁盘均为全闪 SSD 磁盘，或均为 SSD 与 HDD 组合的混合磁盘。

操作步骤

  1. 在发现主机页面，勾选所需部署的主机。
    Note: 若有新增设备，可点击重新扫描来重新扫描主机设备。
  2. 确认无误后，点击下一步。

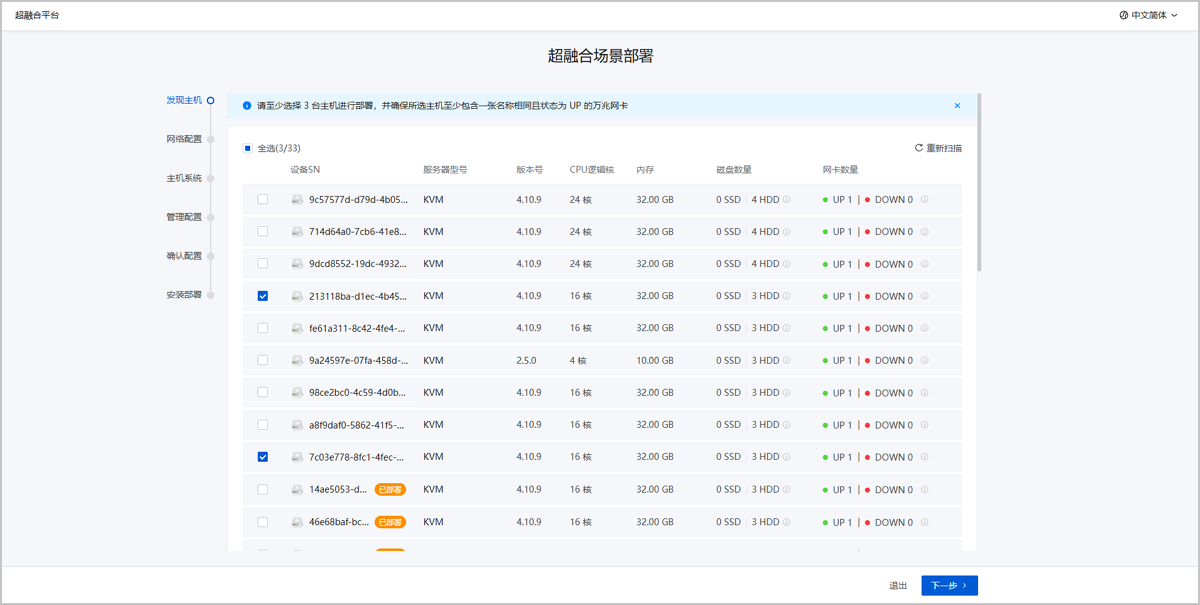

    如图 8所示：
    图 8. 发现主机


网络配置

按照实际网络规划配置管理网络、存储网络、业务网络和 BMC 网络。

操作步骤

  1. 配置管理网络。
    参考以下示例完成配置：
    • 网卡：选择一张或两张速率相同的网卡，用于配置 Bond
    • Bond 模式：支持链路聚合模式和主备模式
      Note:
      • 管理网或业务网的 Bond 模式需要跟交换机配置的模式联动。若交换机配置了动态或静态链路聚合，网络的 Bond 模式仅支持链路聚合模式；若交换机无链路聚合配置，网络的 Bond 模式仅支持主备模式。
      • 若仅选择一张网卡进行配置，网络的 Bond 模式仅支持主备模式。
    • IP 范围：设置管理网络的 IP 范围
    • 子网掩码：设置管理网络的子网掩码
    • 网关：设置对应的网关地址
    • VLAN ID：可选项，若当前管理网络分配了 VLAN，请输入对应的 VLAN ID
      Note:
      • 若交换机端口配置为 Access，则超融合平台需配置为 NoVLAN 网络，不可填写 VLAN ID。
      • 若交换机端口配置为 Trunk，则超融合平台需配置为 VLAN 网络，需填写交换机对应的 VLAN ID。

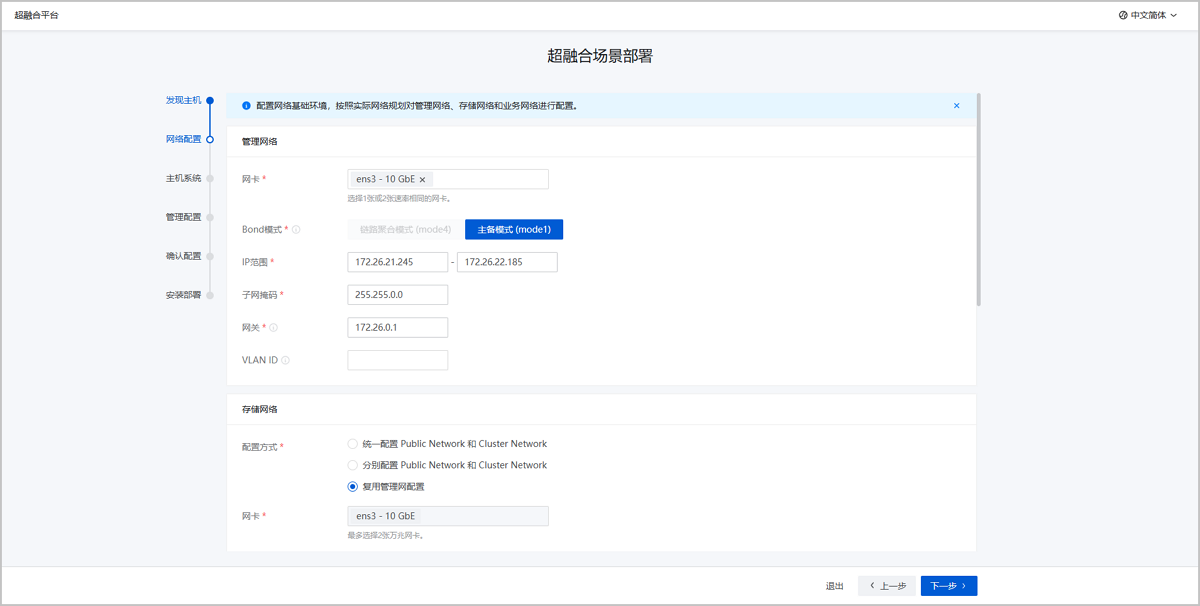

    如图 9所示：
    图 9. 配置管理网络


  2. 配置存储网络。
    参考以下示例完成配置：
    • 配置方式：
      • 统一配置 Public Network 和 Cluster Network：表示存储集群对外网络和存储集群内部网络复用，两个网络共用相同的配置，包括网卡、Bond 模式、IP 范围、子网掩码、VLAN ID
      • 分别配置 Public Network 和 Cluster Network：表示存储集群对外网络和存储集群内部网络分离，需分别为两个网络配置参数，包括网卡、Bond 模式、IP 范围、子网掩码、VLAN ID
      • 复用管理网配置：表示存储集群对外网络和存储集群内部网络均复用管理网络配置。若修改管理网络配置，将同步修改存储网络配置。
    Note:
    • 若仅选择一张网卡进行配置，网络的 Bond 模式仅支持主备模式。
    • 若交换机端口配置为 Access，则超融合平台需配置为 NoVLAN 网络，不可填写 VLAN ID。
    • 若交换机端口配置为 Trunk，则超融合平台需配置为 VLAN 网络，需填写交换机对应的 VLAN ID。
    • 存储网络需配置万兆网卡，若管理网络仅配置千兆网卡，则不支持复用为存储网络。

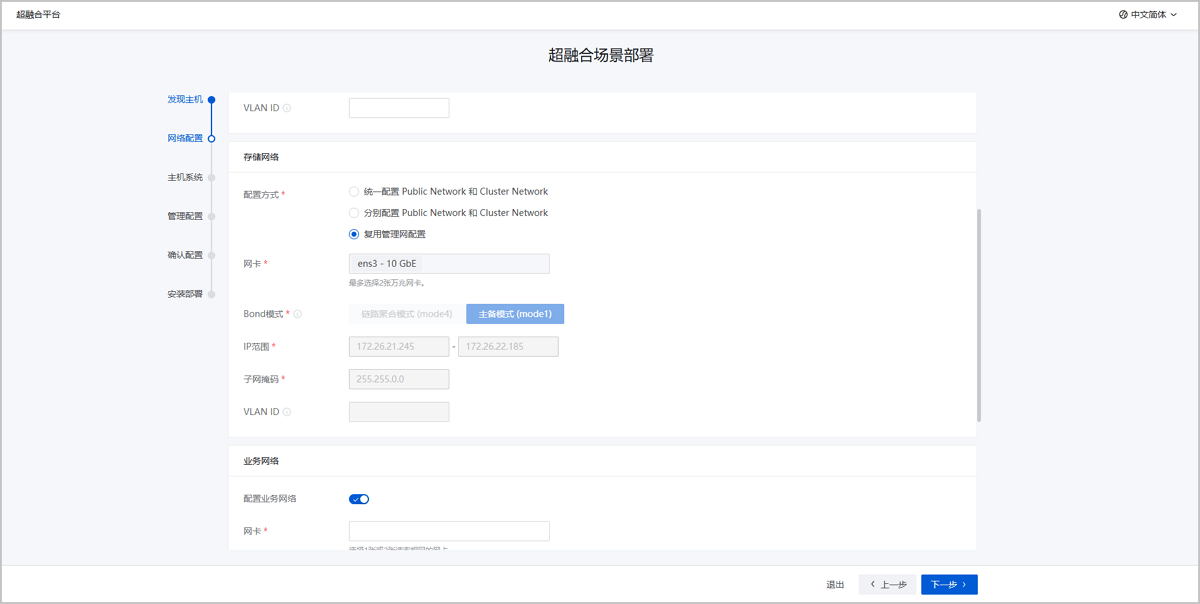

    如图 10所示：
    图 10. 配置存储网络


  3. （可选）配置业务网络。
    参考以下示例完成配置：
    • 配置业务网络：按需选择是否配置业务网络，默认开启
    • 网卡：选择一张或两张速率相同的网卡，用于配置 Bond
    • Bond 模式：支持链路聚合模式和主备模式
      Note:
      • 管理网或业务网的 Bond 模式需要跟交换机配置的模式联动。若交换机配置了动态或静态链路聚合，网络的 Bond 模式仅支持链路聚合模式；若交换机无链路聚合配置，网络的 Bond 模式仅支持主备模式。
      • 若仅选择一张网卡进行配置，网络的 Bond 模式仅支持主备模式。
    • IP 范围：设置业务网络的 IP 范围
    • 子网掩码：设置业务网络的子网掩码
    • VLAN ID：可选项，若当前业务网络分配了 VLAN，请输入对应的 VLAN ID
      Note:
      • 若交换机端口配置为 Access，则超融合平台需配置为 NoVLAN 网络，不可填写 VLAN ID。
      • 若交换机端口配置为 Trunk，则超融合平台需配置为 VLAN 网络，需填写交换机对应的 VLAN ID。

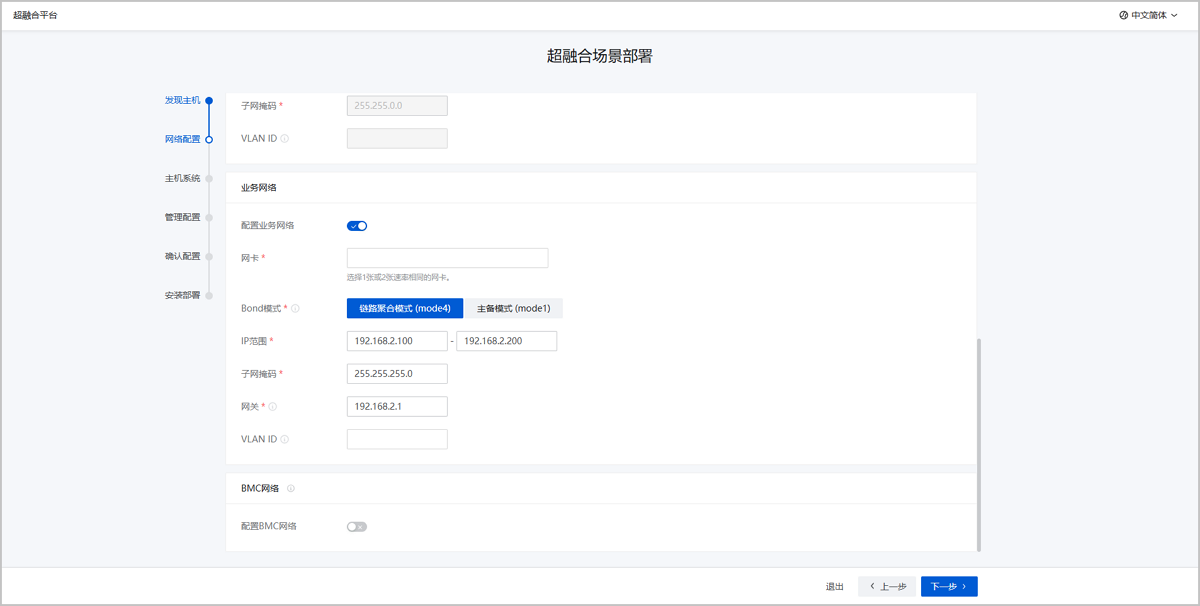

    如图 11所示：
    图 11. 配置业务网络


  4. （可选）配置 BMC 网络。
    参考以下示例完成配置：
    • 配置 BMC 网络：按需选择是否配置 BMC 网络，用于主机 IPMI 远程连接和管理，默认关闭
      Note: 如需配置 BMC 网络，请确保主机已挂载 BMC 网卡。
    • IP 范围：设置 BMC 网络的 IP 范围
    • 子网掩码：设置 BMC 网络的子网掩码
    • 网关：设置对应的网关地址

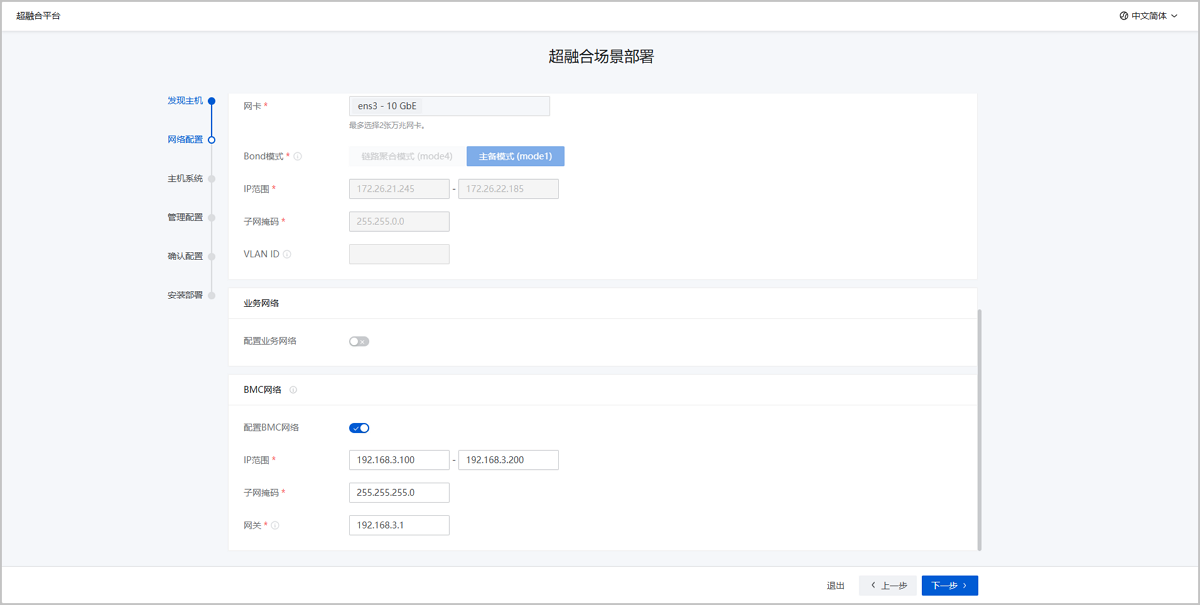

    如图 12所示：
    图 12. 配置 BMC 网络


  5. 确认配置无误后，点击下一步。

主机系统

批量配置主机系统信息，包括主机名和主机 Root 密码，支持修改单台主机设备的配置信息。

操作步骤

  1. 批量配置主机信息。
    参考以下示例完成配置：
    • 主机名：设置第一台主机的主机名和序号，后续主机将按照序号自动设置主机名
    • 主机 Root 密码：设置所有主机的 Root 密码
    • 确认主机 Root 密码：再次输入 Root 密码
  2. （可选）调整单台主机配置。
    展示全部主机的设备 SN、主机名、管理 IP 和存储 IP 信息，可点击设备 SN 进行排序，支持修改主机名和 IP 地址。
    Note:
    • 若加载bootstrap_ui服务时，选择管理网或存储网网段配置 bootstrap IP，且将该 IP 地址配置为该主机的管理网或存储网 IP，则该 IP 不支持修改或排序。
    • 存储网络与管理网络复用时，仅支持手动修改管理网 IP。修改后，存储网 IP 将自动同步。
    • 存储 Public Network 和 Cluster Network 复用时，仅支持手动修改 Public IP。修改后，Cluster IP 将自动同步。
  3. 确认配置无误后，点击下一步。

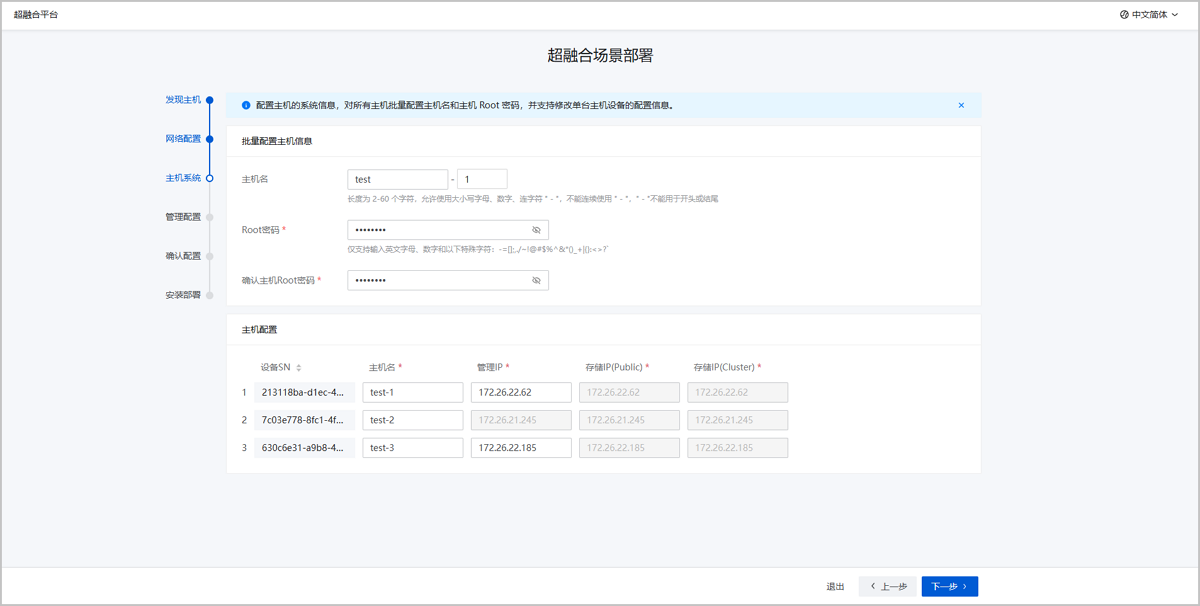

    如图 13所示：
    图 13. 配置主机系统信息


管理配置

配置超融合平台管理节点信息和分布式存储信息。

操作步骤

  1. 配置超融合平台信息。
    参考以下示例完成配置：
    • 管理节点：选择两台版本相同的主机作为超融合平台的管理节点
    • 管理节点虚拟 IP：输入管理节点虚拟 IP
    • DNS 服务器：可选项，按需添加 DNS 服务器，用于设置网络 DNS 解析服务
    • NTP 服务器：设置 NTP 时间服务器地址，支持设置内部或外部。默认为内部，表示使用某一节点作为内部时间源。若您拥有 NTP 服务器地址，可设置为外部 NTP 服务器
  2. 配置分布式存储信息。
    参考以下示例完成配置：
    • 存储系统：支持两种分布式存储产品，根据实际情况选择对应的存储系统
    • 监控管理角色：选择三台主机同时作为分布式存储的监控角色和管理角色，用于管控分布式存储系统
    • 副本数：显示分布式存储副本数
    • 部署模式：由各主机所挂载的磁盘类型决定
      • 若各主机的磁盘全为 SSD 盘，则为全闪池。
      • 若各主机的磁盘全为 HDD 盘，则为普通池。
      • 若各主机的磁盘为 SSD 与 HDD 盘组合，则为混合池。
  3. 确认配置无误后，点击下一步。

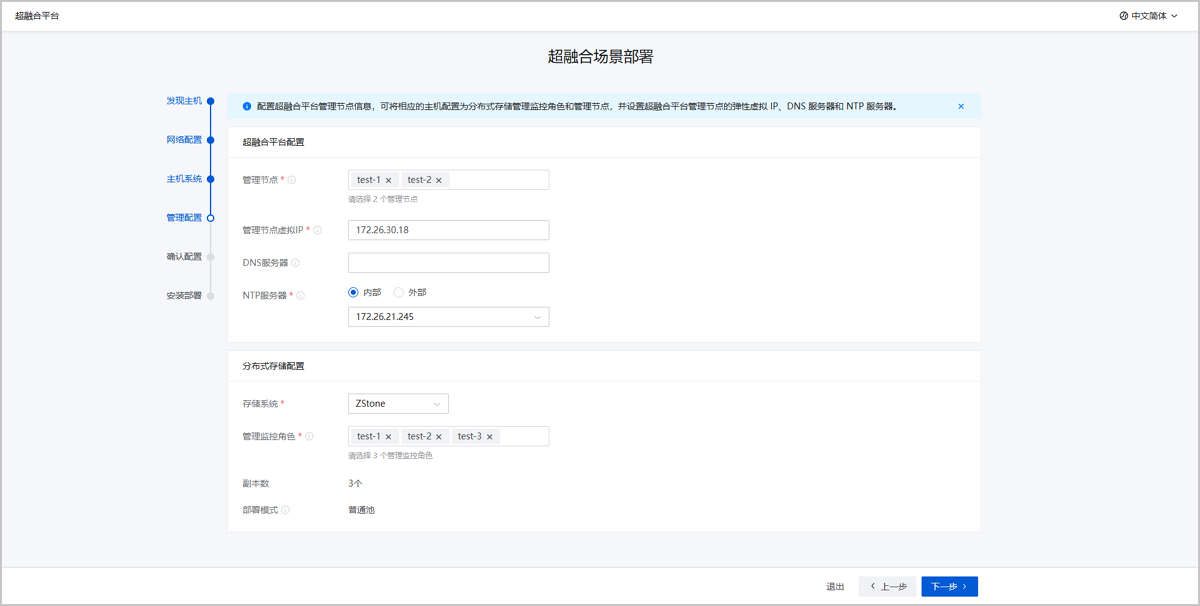

    如图 14所示：
    图 14. 管理配置


确认配置

操作步骤

  1. 展示已完成的全部配置，支持按设备或按批量配置进行查看。
  2. 确认配置无误后，点击下一步，点击后将开始安装部署。

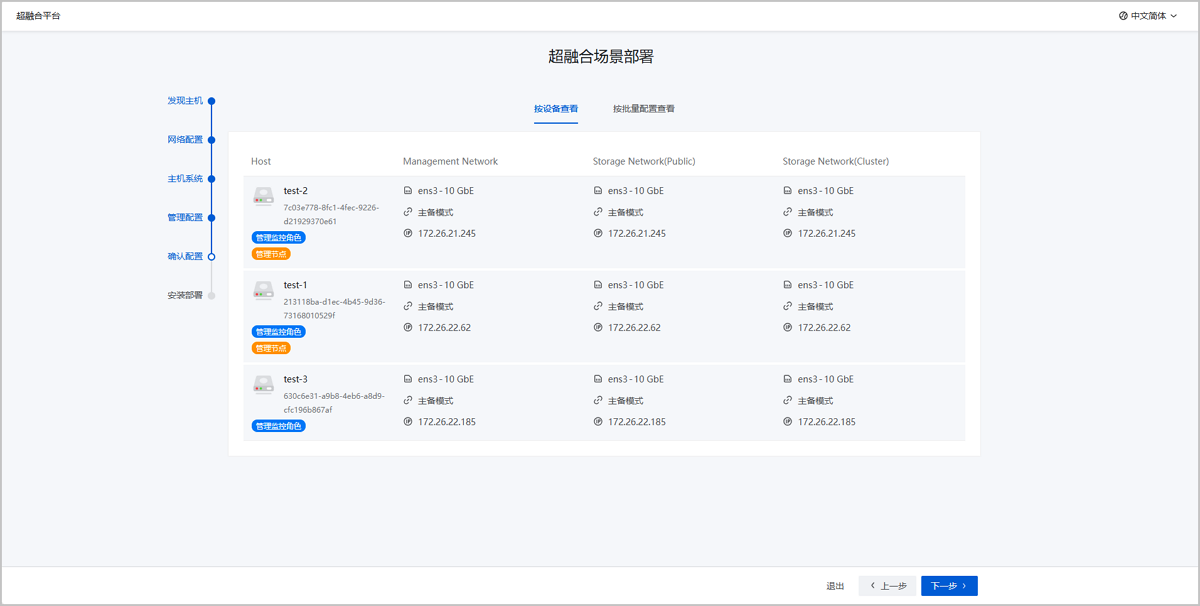

    如图 15所示：
    图 15. 确认配置


安装部署

操作步骤

  1. 等待安装部署。
    安装部署页面以列表形式实时展示各主机的安装进度，并支持查看日志与导出配置信息。
    Note: 若出现安装失败，请点击立即重试，重新安装部署出错的主机。

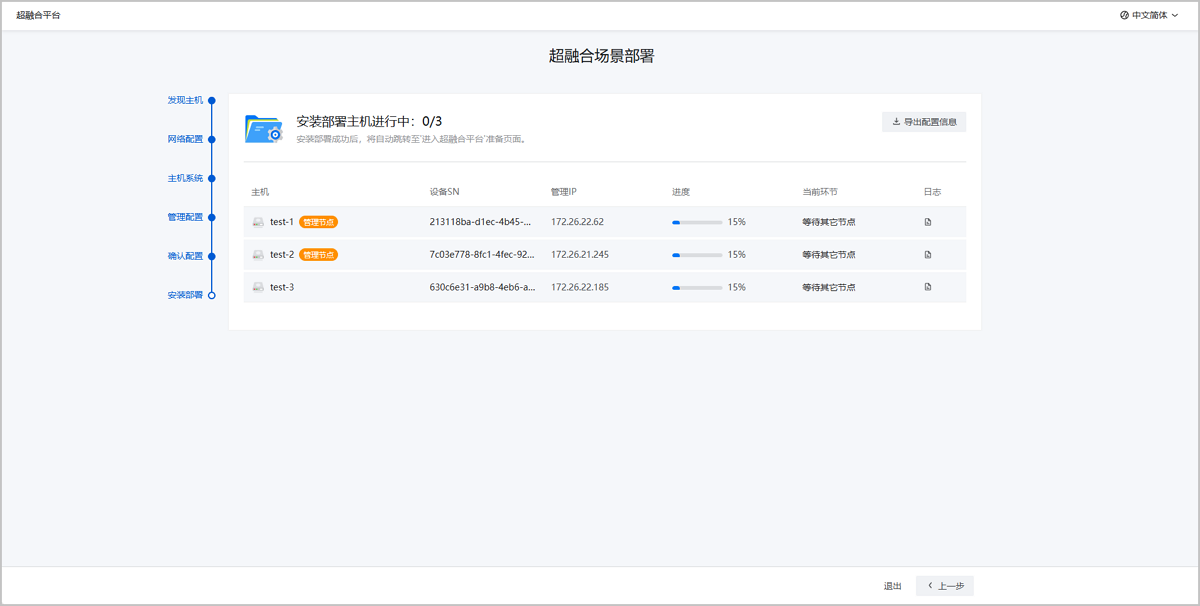

    如图 16所示：
    图 16. 安装部署主机


  2. 部署成功后，点击进入超融合平台，即可跳转登录超融合平台。

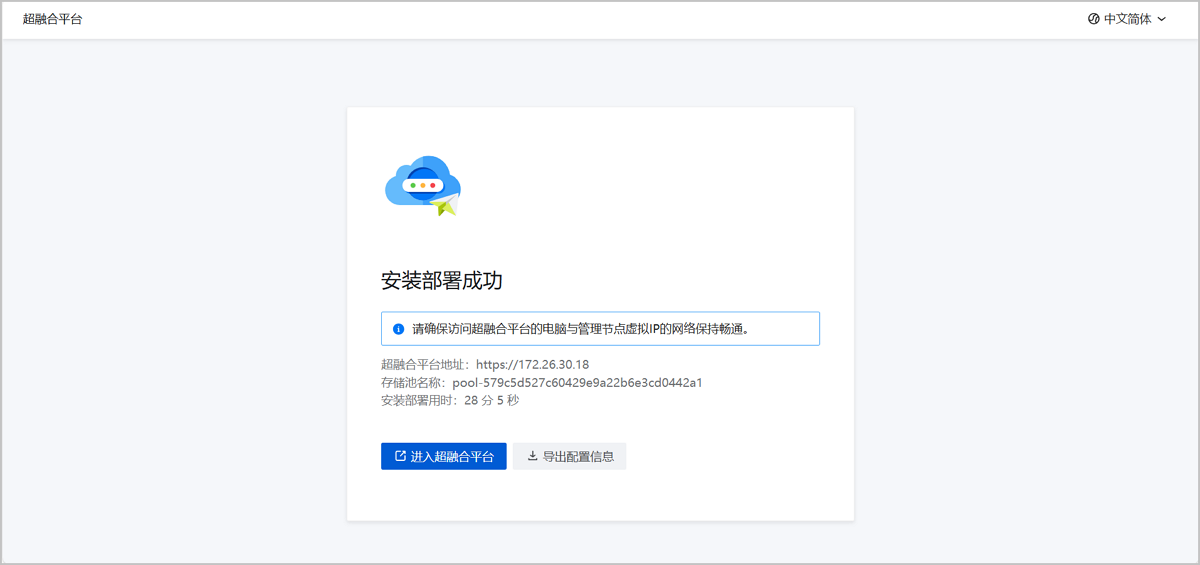

    如图 17所示：
    图 17. 进入超融合平台


后续操作

  • 系统提供完善的 bootstrap 命令行工具，可通过 bootstrap 命令行完成其他配置操作，如查看数据库，配置防火墙规则等。可通过执行bootstrap -h命令查询命令行使用方法。
  • 进入超融合平台后，请根据系统引导进行环境的初始化配置。
  • 从ZStack Cube 虚拟化版 2.4.10.20 开始，对于 ZCE-X 分布式存储，若您需要单独访问分布式存储的管理界面，默认登录账户名和密码为 admin/Admin@123

初始化 ZStack Cube 虚拟化版

您可跟随初始化向导快速完成环境所需的基础资源创建。

支持通过以下方式初始化环境：
  • 自动初始化
  • 手动初始化
  • 备份数据还原
在初始化过程中请注意：
  • 若中途退出初始化向导，系统将不会再次进入向导界面。
  • 若在初始化过程中没有创建任何资源，可再次从首页通过初始化向导初始化环境。
  • 若在初始化过程中意外退出向导界面，可删除数据中心，再次从首页进入初始化向导。
    Note: 删除数据中心将删除集群、主机、网络、数据存储等资源，同时还会删除各资源下的所有子级资源，请谨慎操作。

自动初始化

使用自动初始化向导，可一键扫描硬件信息，自动创建环境所需基础资源。

操作步骤

  1. 在欢迎使用初始化向导弹窗中，选择自动初始化。
  2. 点击下一步。
  3. 在自动初始化弹窗中，查看并确认各资源的配置信息，然后点击开始初始化。
    点击后，初始化向导将按照资源配置初始化平台。
  4. 在自动初始化弹窗中，查看初始化进度或任务详情。
  5. 自动初始化成功后，弹出自动初始化已完成弹窗。
    • 若自动初始化已全量完成，可点击新建虚拟机开始使用平台。
    • 若自动初始化无分布式交换机和分布式端口组时，您需手动创建网络资源，方可使用平台。

手动初始化

跟随初始化向导，手动创建环境所需基础资源，包括数据中心、集群、主机、数据存储、镜像存储、镜像、分布式端口组。

操作步骤

  1. 在欢迎使用初始化向导弹窗中，选择手动初始化。
  2. 点击下一步。
  3. 在手动初始化页面，新建数据中心。
    1. 输入数据中心名称和简介。
    2. 点击确定。
  4. 新建集群。
    1. 输入集群名称。
    2. 选择集群 CPU 架构，包括 x86_64 和 aarch 64。
    3. 点击确定。
  5. 添加主机。
    1. 选择添加方式。
      • 自动添加：自动获取超融合 bootstrap 时的主机信息。
      • 手动添加：输入主机名称、IP 地址、SSH 端口、SSH 用户名、SSH 密码。
    2. 点击确定。
  6. 添加数据存储。
    1. 选择添加方式。
      • 自动添加：自动获取超融合 bootstrap 时的数据存储信息。
      • 手动添加：输入数据存储名称，选择数据存储类型，完成存储配置。
        • 本地存储：需配置挂载路径、主机硬盘。
          Note:
          • 挂载路径不能使用/、/dev、/proc、/sys、/usr/bin、/bin等系统目录，否则可能导致主机异常。
          • 配置主机空闲硬盘会格式化所选硬盘，将彻底清除硬盘上的所有分区、文件系统及数据。
        • ZCE 分布式存储：需配置是否启用密钥认证、添加监控节点、指定镜像缓存池和存储池、指定存储网络。
          Note: 需确保分布式存储的密钥认证和平台配置一致，否则可能导致虚拟机创建失败。
        • ZHPS 分布式存储：需配置 IP 地址、端口、用户名和密码、添加存储池。
        • ZBS 分布式存储：添加 MDS 节点、输入存储池的池名称。
    2. 点击确定。
  7. 添加镜像存储。
    1. 选择添加方式。
      • 自动添加：自动获取超融合 bootstrap 时的镜像存储信息。
      • 手动添加：输入镜像存储名称，选择镜像存储类型，完成硬盘配置。
        • 单机镜像仓库：需输入镜像存储 IP、SSH 端口、用户名和密码。完成硬盘相关配置，包括添加方式、挂载路径、是否获取已有镜像、镜像同步网络、以及数据网络。
          Note:
          • 若添加方式选择空闲硬盘，配置空闲硬盘会格式化所选硬盘，将彻底清除硬盘上的所有分区、文件系统及数据。
          • 挂载路径不能使用/、/dev、/proc、/sys、/usr/bin、/bin等系统目录，否则可能导致镜像存储异常。
        • 分布式镜像仓库：需配置监控节点，包括监控节点管理 IP、SSH 端口、用户名和密码。按需填写镜像存储池 UUID，若留空不填，默认自动创建镜像存储池。
    2. 点击确定。
  8. 添加镜像。
    1. 选择镜像路径，包括 URL 和本地上传。
    2. 输入镜像名称。
    3. 选择镜像类型，包括系统镜像和硬盘镜像。
    4. 选择镜像格式，包括 qcow2、iso、vmdk、raw 格式。
    5. 点击确定。
  9. 新建分布式端口组。
    1. 输入分布式端口组名称。
    2. 选择分布式端口组所在的分布式交换机，包括默认交换机和新建交换机。
      • 默认交换机：集群添加首台主机后，平台将基于主机相关配置自动创建默认分布式交换机，用于管理主机的管理网络。支持复用此默认分布式交换机，实现管理网和业务网复用。
      • 新建交换机：基于网络规划新建分布式交换机，实现管理网与业务网分离，推荐生产环境选择此选项。若选择此选项，需配置聚合口配置方式、上行链路名称、聚合模式、哈希策略、以及主机网口。
    3. 选择 VLAN 类型，包括无和标准 VLAN。
      选择标准 VLAN 需配置 VLAN ID。
    4. 选择是否开启 DHCP 服务。
      开启后，需配置网络段方式（IP 范围或 CIDR）、网关、IP 分配策略、以及 DHCP 服务 IP。
    5. 输入 DNS。
    6. 点击确定。
  10. 弹出手动初始化已完成弹窗，点击新建虚拟机。
    已完成创建环境所需基础资源，可以开始使用。

通过备份数据还原初始化环境

若本地数据中心发生灾难，可依赖平台数据库备份数据，重建数据中心并恢复业务。您可跟随初始化向导，从已有平台数据库备份数据恢复环境资源配置。

前提条件

已有平台数据库备份数据。

操作步骤

  1. 在欢迎使用初始化向导弹窗中，选择备份数据还原。
  2. 点击下一步。
  3. 在备份数据还原弹窗中，参考以下示例完成服务器配置：
    配置项 说明
    备份存储 IP 输入存有平台数据库备份数据的备份存储 IP 地址。
    URL 备份存储的路径 URL。
    SSH 端口 备份存储 SSH 端口，默认为 22。
    用户名 备份存储用户名。
    密码 用户名对应的密码。
  4. 点击测试连接，检测备份存储网络连通性。
  5. 连接成功后，参考以下示例完成备份数据配置：
    配置项 说明
    数据库备份数据 选择平台数据库备份数据。
    Note: 请根据许可证授权情况，选择适当的数据进行还原，避免备份数据还原后，因许可证授权配额不足导致管理节点启动失败。可按需点击更新许可证对许可证进行更新。
  6. 确认配置无误后，点击确定。
  7. 在还原平台数据库弹窗中，输入平台数据库 root 密码，然后点击确定。
    Note: 还原平台数据库需要重新启动管理节点，期间将无法使用管理界面。此过程通常需要几分钟，您的业务资源不会受到影响。
  8. 等待平台数据库还原成功后，点击重新登录。

后续操作

恢复平台数据库后，平台所有资源都会变为创建备份时的状态。请在本地备份存储中点击扫描备份数据以获取当前真实备份数据信息。
