镜像服务器

概述

镜像服务器（Backup Storage）：用于存储云主机镜像模板（含ISO）的存储服务器。

镜像服务器加载到区域之后，区域中的资源才能访问它。通过镜像服务器，可在多个区域之间共享镜像。

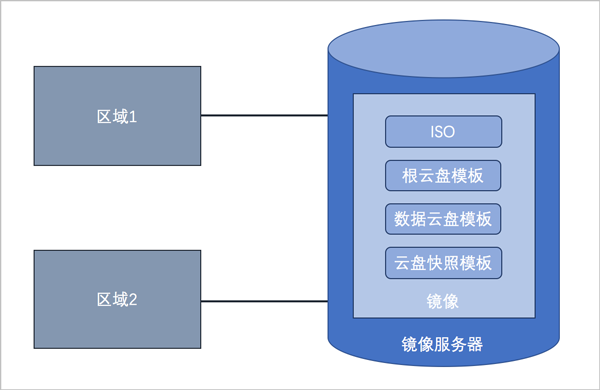

如图 1所示：
图 1. 镜像服务器
UI界面为便于管理镜像服务器和区域的关系，特别设置了一个镜像服务器只能对应一个区域。UI界面上，添加镜像服务器，默认会加载到当前区域。删除区域的同时会直接删除加载此区域的镜像服务器。

镜像服务器相关定义

镜像服务器支持以下类型：

ImageStore（镜像仓库）：
- 以镜像切片方式存储镜像文件，支持增量存储。
- 支持云主机的在线/关机快照、在线/关机创建镜像。
- 不带数据云盘克隆云主机时，支持在线/暂停/关机克隆。
- 整机克隆时，LocalStorage、NFS、SMP、Ceph、Shared Block类型的主存储，支持在线/暂停/关机克隆。
- 同一管理节点下的ImageStore类型的镜像服务器间支持镜像同步。
- 支持获取已有镜像，可获取该镜像服务器中URL路径下的已有镜像文件。
Ceph镜像服务器：
- 以Ceph分布式块存储方式存储镜像文件。
- 支持云主机的在线/关机快照、在线/关机创建镜像。
- 不带数据云盘克隆云主机时，支持在线/暂停/关机克隆。
- 整机克隆时，Ceph类型的主存储，支持在线/暂停/关机克隆。
- 导出镜像支持在镜像服务器和UI上导出。
  - 支持在UI上直接导出镜像，复制导出镜像URL以及下载导出镜像。
  - 在镜像服务器上导出镜像：
    假定使用的镜像路径为：ceph://bak-t-c9923f9821bf45498fdf9cdfa1749943/61ece0adc7244b0cbd12dafbc5494f0c
    则需在镜像服务器上执行：
```
rbd export -p bak-t-c9923f9821bf45498fdf9cdfa1749943 --image 61ece0adc7244b0cbd12dafbc5494f0c --path /root/export-test.image

# bak-t-c9923f9821bf45498fdf9cdfa1749943表示镜像所在的pool的名字
# 61ece0adc7244b0cbd12dafbc5494f0c表示镜像的名字
# /root/export-test.image表示导出的目标文件名字
```
AliyunEBS镜像服务器：
- 以对象存储方式存储镜像文件。
- 支持云主机的在线/关机快照、在线/关机创建镜像。
- 不带数据云盘克隆云主机时，支持在线/暂停/关机克隆。
- 不支持整机克隆。
- 导出镜像需在镜像服务器上导出（如有需求请咨询官方技术支持获取帮助）。

镜像服务器 | 主存储

镜像服务器的类型与主存储的类型有关联性要求，如主存储与镜像服务器的关系所示：

PS\BS	ImageStore	Ceph
Local Storage	○	×
NFS	○	×
Shared Mount Point	○	×
Ceph	○	○
Shared Block	○	×
Vhost	○	×
CBD	○	×

当主存储为LocalStorage、NFS、Shared Mount Point类型时，镜像服务器的默认类型为ImageStore。
当主存储为NFS或Shared Mount Point类型时，可将相应共享目录手动加载到相应镜像服务器的本地目录上，从而使主存储和镜像服务器均能使用网络共享存储方式。
当主存储为Ceph类型时，镜像服务器可以使用同一个Ceph集群作为镜像服务器，也可以使用ImageStore类型的镜像服务器。
当主存储为Shared Block类型时，镜像服务器的默认类型为ImageStore。
当主存储为AliyunNAS类型时，镜像服务器的默认ImageStore。
当主存储为AliyunEBS类型时，镜像服务器的默认类型为AliyunEBS。

添加镜像服务器

在ZStack Cube 旗舰版主菜单，点击资源中心 > 硬件设施 > 存储设施 > 镜像服务器，进入镜像服务器界面。点击添加镜像服务器，弹出添加镜像服务器界面。

添加镜像服务器分为以下场景：

添加ImageStore镜像服务器。
添加Ceph镜像服务器。
添加AliyunEBS镜像服务器。

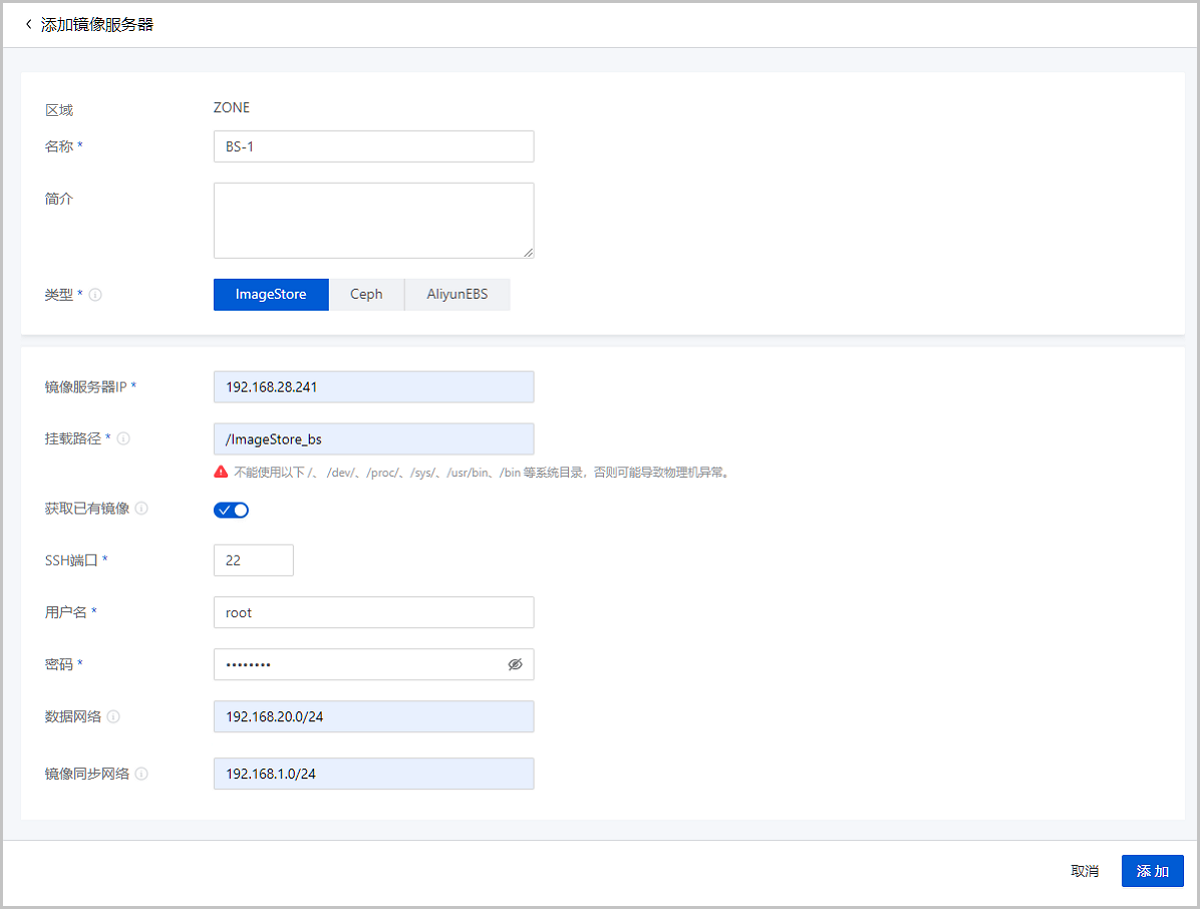

添加ImageStore镜像服务器

可参考以下示例输入相应内容：

区域：显示当前所属区域
名称：设置镜像服务器名称
简介：可选项，可留空不填
类型：选择ImageStore
镜像服务器IP：设置镜像服务器的IP地址
挂载路径：设置镜像服务器上挂载的存储的挂载路径，例如/cloud_bs
Note:
- 建议提前为此挂载路径挂载大容量存储，设置此目录的绝对路径。
- 不能使用以下系统目录，使用系统目录可能会导致物理机异常。
  - /
  - /dev/
  - /proc/
  - /sys/
  - /usr/bin
  - /bin
获取已有镜像：可选项，可为镜像服务器获取已有镜像
Note:
- 支持获取该镜像服务器中挂载路径下的已有镜像文件。
- 仅ImageStore类型的镜像服务器支持获取已有镜像。
SSH端口：设置SSH端口
Note: 需输入整数，默认端口：22
用户名：默认为root用户，也可设置普通用户
密码：设置对应的用户密码
数据网络：可选项，若已规划计算节点和镜像服务器之间进行数据通讯，填写数据网络CIDR
Note:
- 如果不设置，系统将默认使用管理网络。
- 如果已规划计算节点和镜像服务器之间进行数据通讯的网络，可直接添加其到云平台。
镜像同步网络：可选项，填写镜像同步网络CIDR
Note:
- 如果不设置，镜像同步将默认使用管理网络。
- 同一管理节点下的ImageStore类型的镜像服务器间支持镜像同步。
- 如果已部署镜像同步单独使用的网络，可直接将其添加到云平台。
- 使用单独的镜像同步网络，可避免网络拥塞，提高传输效率。
- 如果源镜像仓库和目标镜像仓库均设置镜像同步网络，仅目标镜像仓库的镜像同步网络起作用。

如图 1所示：

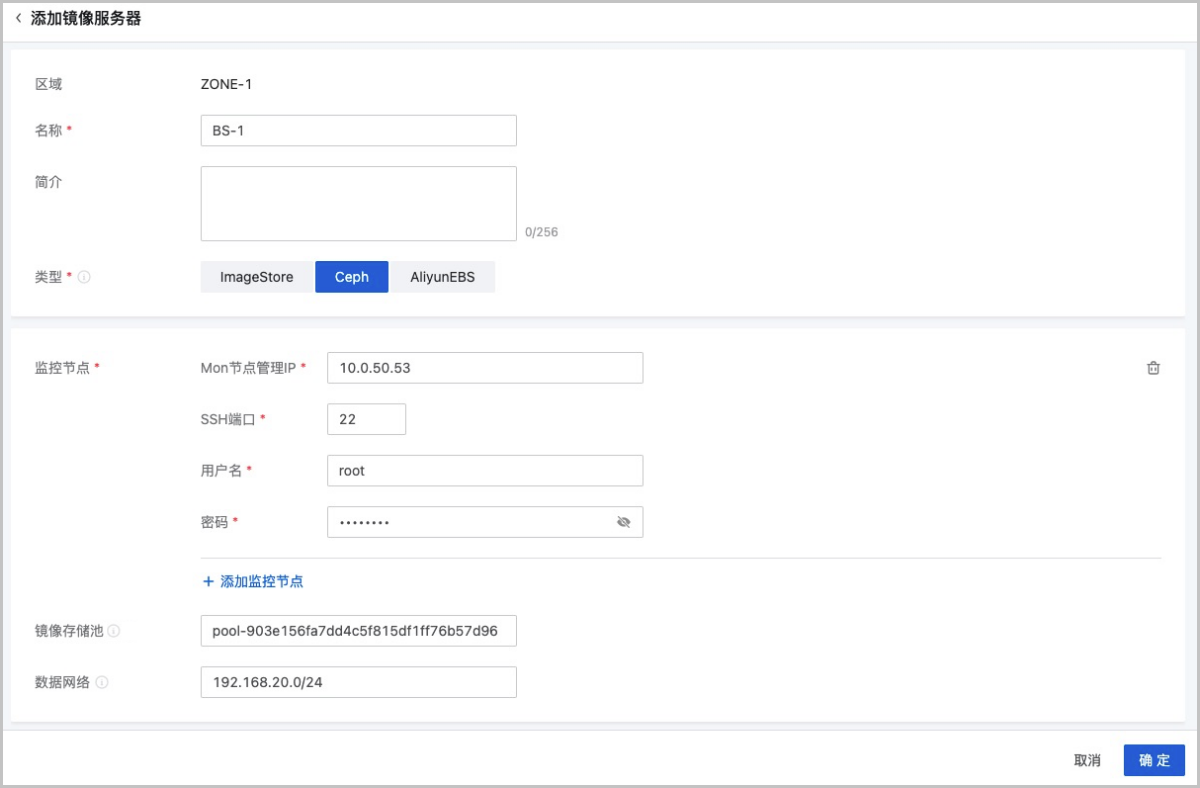

添加Ceph镜像服务器

可参考以下示例输入相应内容：

区域：显示当前区域
名称：设置镜像服务器名称
简介：可选项，可留空不填
类型：选择Ceph
监控节点：选择创建Ceph镜像服务器使用的监控节点及相关配置，需设置以下参数：
- Mon节点管理IP：设置Ceph监控节点的IP地址
- SSH端口：设置Ceph监控节点的SSH端口，默认为22
- 用户名：设置Ceph监控节点的用户名
- 密码：设置Ceph监控节点的用户名对应的密码
Note:
- 用户可自行设置镜像服务器Mon重连延迟时间。设置方法：
  进入设置 > 平台设置 > 全局设置 > 高级设置 > 资源中心 > 硬件资源 > 镜像服务器，设置镜像服务器Mon重连延迟即可，默认为30秒。
- 用户可自行设置镜像服务器Mon自动重连开关。设置方法：
  进入设置 > 平台设置 > 全局设置 > 高级设置 > 资源中心 > 硬件资源 > 镜像服务器，设置镜像服务器Mon自动重连即可，默认为开启。
可点击添加监控节点继续添加Ceph监控节点。
镜像存储池：可选项，设置镜像存储池UUID
Note:
- 支持对Ceph镜像服务器指定特定的存储池，若留空，系统默认自动创建镜像存储池。
- 若指定存储池，需提前在 Ceph 存储集群自行创建存储池，并在云平台指定该存储池UUID。
数据网络：可选项，填写数据网络CIDR
Note:
- 如果不设置，系统将默认使用管理网络。
- 如果已规划计算节点和镜像服务器之间进行数据通讯的网络，可直接添加其到云平台。

如图 2所示：

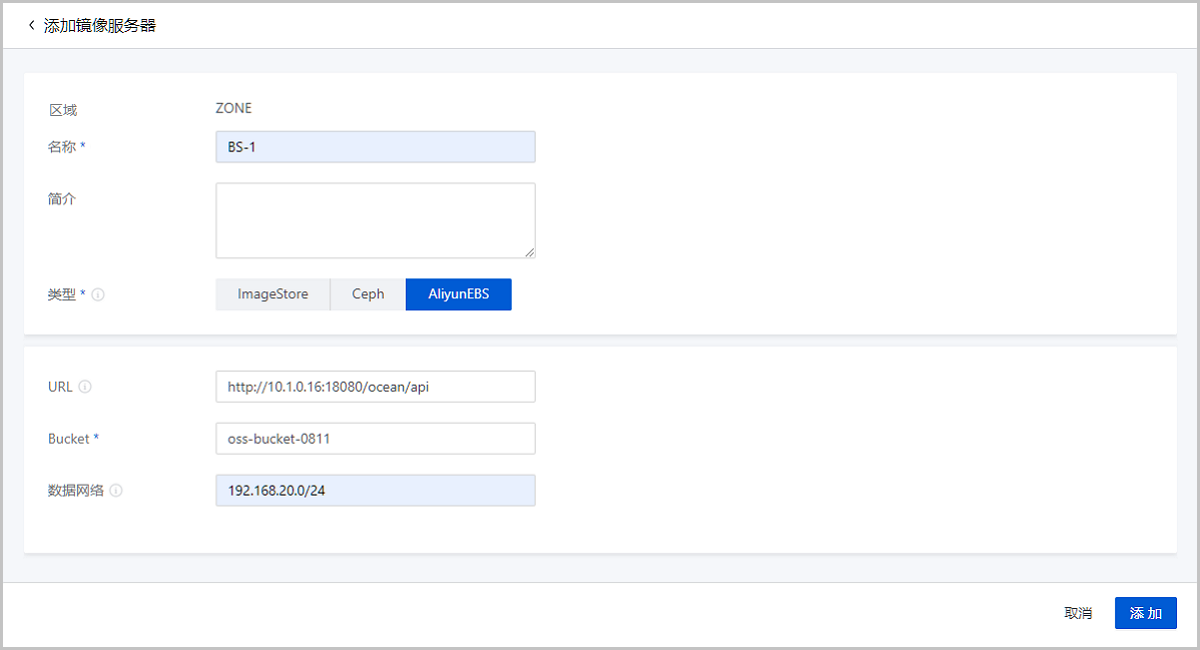

添加AliyunEBS镜像服务器

可参考以下示例输入相应内容：

区域：显示当前区域
名称：设置镜像服务器名称
简介：可选项，可留空不填
类型：选择AliyunEBS
挂载路径：设置Ocean API的Endpoint
Note:
- AliyunEBS镜像服务器通过该挂载路径向Ocean Server端发送请求。
- 格式：http://Ocean_Server_Domain:Port/ocean/api。
Bucket：选择已在ZStack Cube 旗舰版混合云界面添加好的OSS Bucket
Note: 用户可自行设置UI界面导入镜像回滚开关。在使用AliyunEBS类型镜像服务器时，若上传自定义镜像出错，设置是否回滚OSS Bucket中的对象。设置方法：
进入资源中心 > 混合云管理 > 设置 > 混合云设置，设置导入镜像回滚开关即可，默认为True。
数据网络：可选项，若已规划计算节点和镜像服务器之间进行数据通讯，填写数据网络CIDR
Note: 如果不设置，系统将默认使用管理网络。

如图 3所示：

管理镜像服务器

ZStack Cube 旗舰版主菜单，点击资源中心 > 硬件设施 > 存储设施 > 镜像服务器，进入镜像服务器界面。

镜像服务器支持以下操作：

操作	描述
创建镜像服务器	创建一个新的镜像服务器。
编辑镜像服务器	编辑镜像服务器的名称、简介信息。
启用镜像服务器	启用处于停止状态的镜像服务器。
停用镜像服务器	停用选中的镜像服务器。 Note: 停用镜像服务器将不能添加新镜像，已添加镜像不受影响，仍可用于创建云主机，不影响正常业务。
重连镜像服务器	重连选中的镜像服务器，重连镜像服务器会更新镜像服务器上相关的存储信息。 Note: 重连过程中其上资源暂时无法操作。如果任意一台物理机正常连接到镜像服务器，该镜像服务器的就绪状态就会显示为已连接。
数据清理	清理镜像服务器中已被彻底删除的无效数据和过期的临时数据，释放存储空间。 Note: 将某镜像文件（包括普通镜像和路由器镜像）彻底删除，并将使用该镜像创建的云主机彻底删除，这时执行数据清理操作，就可释放镜像服务器的存储空间，清理完毕后，界面会显示本次清理释放的空间大小。仅ImageStore类型的镜像服务器支持该操作。数据清理期间，请避免执行写入数据相关操作。
更新密码	更新镜像服务器的密码，更新密码后需要手动重连镜像服务器。
删除镜像服务器	删除选中的镜像服务器。 Note: 删除操作只是删除镜像服务器和镜像在ZStack Cube 旗舰版中的记录，并不移除真实的数据。若镜像服务器与本地备份服务器复用，删除该镜像服务器将同时删除本地备份服务器上的CDP任务和CDP数据，请谨慎操作。
