虚拟IP

概述

虚拟IP（VIP）：在桥接网络环境中，使用虚拟IP地址提供弹性IP、端口转发、负载均衡、IPsec隧道等网络服务，数据包会被发送到虚拟IP，再路由至云主机网络。

公有网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。
公有网络创建的虚拟IP支持为VPC网络提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务。
VPC网络创建的虚拟IP支持为VPC网络提供负载均衡网络服务。
扁平网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。

支持虚拟IP提供性能共享型负载均衡服务。性能共享型负载均衡通过VPC路由器提供负载均衡服务，访问流量经由VPC路由器分发给后端服务器。当VPC路由器上承载多业务运行，负载均衡服务需与其它业务共享VPC路由器性能。

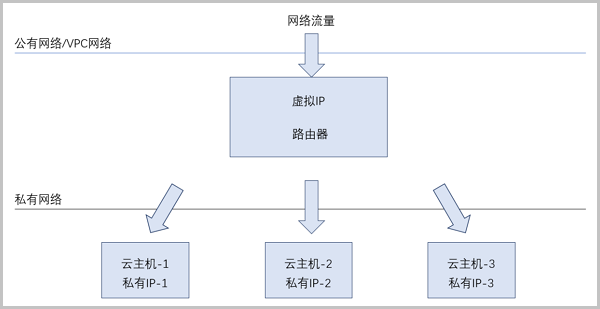

如虚拟IP提供性能共享型负载均衡服务所示：

虚拟IP相关定义

公网虚拟IP：使用公有网络创建的虚拟IP，支持自定义创建或跟随路由器自动创建
- 公网虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。支持为VPC网络提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务。
- 公网虚拟IP可同时用于端口转发、负载均衡、IPsec隧道服务，且支持一种服务的多个实例，但不同类型服务不能使用相同的端口号。
- 公网虚拟IP支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
VPC网络虚拟IP：使用VPC网络创建的虚拟IP，仅支持自定义创建
- VPC网络虚拟IP支持为VPC网络提供负载均衡网络服务。
- VPC网络虚拟IP暂不支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
扁平网络虚拟IP：使用扁平网络创建的虚拟IP，支持自定义创建或跟随路由器自动创建
- 扁平网络虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。
- 扁平网络虚拟IP支持QoS、监控数据、性能TOP 5、性能分析、报警功能。
自定义虚拟IP：用户手动创建的虚拟IP，支持自定义创建公网虚拟IP、VPC网络虚拟IP、扁平网络虚拟IP
- 一个自定义公网虚拟IP仅用于一个弹性IP服务实例。
- 自定义虚拟IP不支持跨VPC路由器使用。
- 使用弹性IP、端口转发、负载均衡、IPsec隧道时，可选择创建虚拟IP重新创建自定义虚拟IP提供服务，也可选择已有虚拟IP中的已有自定义虚拟IP提供服务。
系统虚拟IP：VPC路由器成功创建后，系统使用路由器加载的三层网络自动创建的虚拟IP，支持跟随路由器自动创建公网虚拟IP或扁平网络虚拟IP
- 系统虚拟IP与VPC路由器一一对应，路由器每加载一条公有网络，系统将自动创建一个系统虚拟IP。且系统虚拟IP与VPC路由器的默认IP相同。
- 默认公有网络创建的系统虚拟IP，用于提供源地址转换服务。
- 使用弹性IP、端口转发、负载均衡、IPsec隧道时，可选择已有虚拟IP中的自定义/系统虚拟IP提供服务。

创建自定义虚拟IP

在ZStack Cube 旗舰版主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 虚拟IP，进入自定义界面。点击创建虚拟IP，弹出创建虚拟IP界面。

可参考以下示例输入相应内容：

名称：设置虚拟IP名称
简介：可选项，可留空不填
网络：选择提供虚拟IP的网络，包括：公有网络、VPC网络、扁平网络
- 公有网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。
- 公有网络创建的虚拟IP支持为VPC网络提供弹性IP、端口转发、负载均衡、IPsec隧道网络服务。
- VPC网络创建的虚拟IP支持为VPC网络提供负载均衡网络服务。
- 扁平网络创建的虚拟IP支持为扁平网络提供弹性IP、负载均衡网络服务。目前，未开启IP地址管理的扁平网络不支持创建虚拟IP。
网络段：可选项，指定网络段
Note:
- IPv4类型的公有网络支持选择普通网段或地址池网络段。IPv6类型的公有网络只支持选择普通网段。
- IPv4/IPv6类型的扁平网络只支持选择普通网段。
- IPv4类型的VPC网络只支持选择普通网段。
指定IP：可选项，可指定虚拟IP
Note:
- 若留空不填，系统会自动分配虚拟IP。
- 若未选择网络段，仅可从普通网络段中指定IP地址。
虚拟IP QoS：公网虚拟IP或扁平虚拟IP支持设置网络带宽限速，可在创建自定义虚拟IP时直接设置QoS，也可在创建后添加
- 公有网络虚拟IP：支持无限制、添加QoS、绑定共享带宽三个选项，默认无限制
  - 无限制：不限制虚拟IP带宽
  - 添加QoS：为虚拟IP单独设置QoS，需设置以下参数：
    - 端口：可选项，可指定某个端口设置QoS规则
      Note:

      需输入整数，端口范围：1-65535。

      若留空不填，表示该QoS规则对1-65535端口生效。
    - 上行带宽：可选项，可按需设置虚拟IP的上行带宽上限
      Note:

      需输入整数，单位：Kbps/Mbps/Gbps。

      若留空不填，表示不限制上行带宽。
    - 下行带宽：可选项，可按需设置虚拟IP的下行带宽上限
      Note:

      需输入整数，单位：Kbps/Mbps/Gbps。

      若留空不填，表示不限制下行带宽。
  - 绑定共享带宽：将虚拟IP绑定到共享带宽，和其他的虚拟IP共享带宽资源，并被集中限速
- 扁平网络虚拟IP：支持无限制、添加QoS两个选项，默认无限制
  - 无限制：不限制虚拟IP带宽
  - 添加QoS：为虚拟IP单独设置QoS，需设置以下参数：
    - 端口：可选项，可指定某个端口设置QoS规则
      Note:

      需输入整数，端口范围：1-65535。

      若留空不填，表示该QoS规则对1-65535端口生效。
    - 上行带宽：可选项，可按需设置虚拟IP的上行带宽上限
      Note:

      需输入整数，单位：Kbps/Mbps/Gbps。

      若留空不填，表示不限制上行带宽。
    - 下行带宽：可选项，可按需设置虚拟IP的下行带宽上限
      Note:

      需输入整数，单位：Kbps/Mbps/Gbps。

      若留空不填，表示不限制下行带宽。

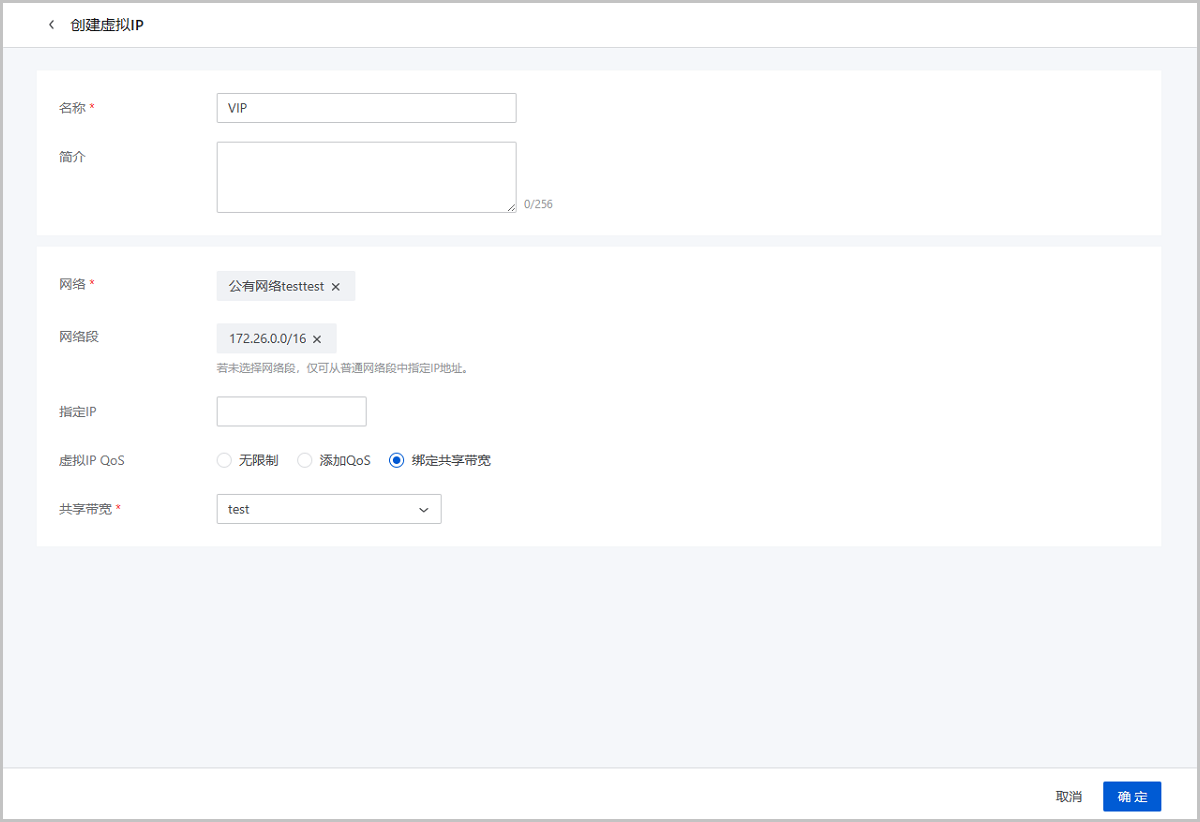

如图 1所示：

管理自定义虚拟IP

在ZStack Cube 旗舰版主菜单，点击资源中心 > 网络服务 > 基础网络服务 > 虚拟IP，进入虚拟IP界面。

自定义虚拟IP支持以下操作：

操作	描述
创建虚拟IP	创建一个新的虚拟IP。
编辑虚拟IP	编辑虚拟IP的名称、简介信息。
设置QoS	支持为扁平网络或公有网络虚拟IP设置QoS。支持为扁平网络虚拟IP单独设置QoS，提供带宽保障和网络限速服务。支持为公有网络虚拟IP单独设置QoS，提供带宽保障和网络限速服务。支持将公有网络虚拟IP加入共享带宽，使其和其他虚拟IP共享带宽资源，并被集中限速，降低网络带宽成本。 Note: 加入共享带宽后，虚拟IP只受共享带宽限速，如已为虚拟IP单独设置QoS，该QoS在使用共享带宽期间暂不生效。加入共享带宽后，虚拟IP必须保持在共享带宽绑定的VPC路由器上才能被成功限速，即该虚拟IP必须被该VPC路由器下的VPC网络上的网卡使用。
删除虚拟IP	删除选中的虚拟IP。 Note: 删除自定义虚拟IP将自动删除其上绑定的所有服务。删除自定义虚拟IP的某一服务，并不影响其上绑定的其它服务运行。

虚拟IP监控

ZStack Cube 旗舰版支持对虚拟IP进行实时监控，通过曲线图实时动态展示虚拟IP的性能数据，包括：网络流量、网络包速率。

Note: 网络流量和网络包速率统一使用一个时间跨度，支持用户按需自定义时间跨度进行查询。

网络流量

支持选择不同的时间跨度监控虚拟IP的实时网络流量情况。

可选择的时间跨度：15分钟、1小时、6小时、1天、1周、1月、1年、自定义。
Note: 系统默认显示最近15分钟内虚拟IP网络流量使用情况的监控图像。
用户也可根据业务需求，自定义所选择的时间进行查询。

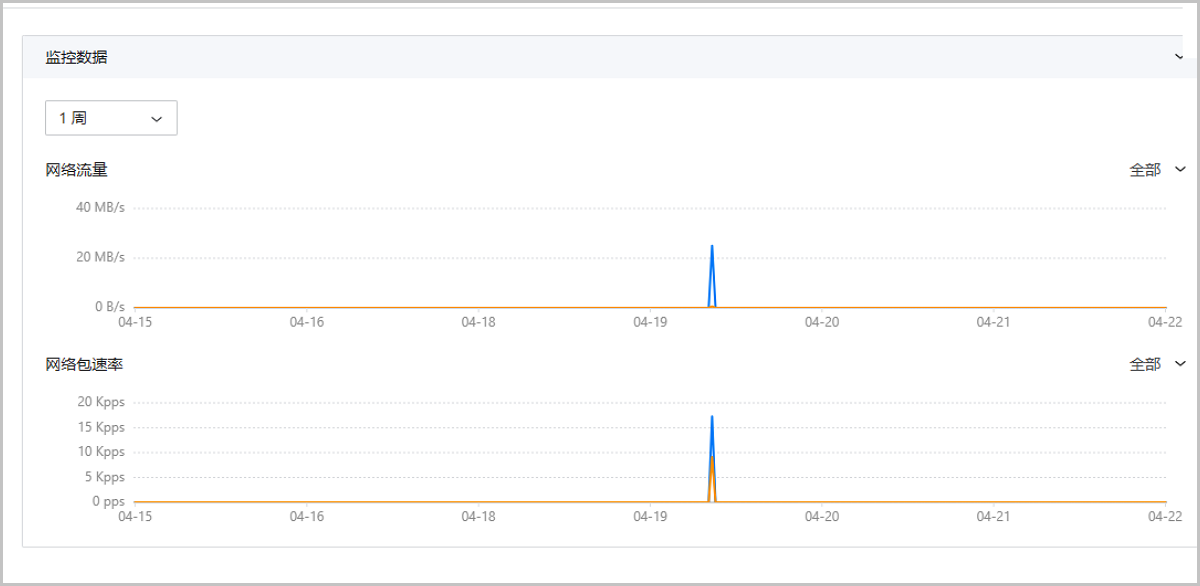

如图 1所示：

网络包速率

支持选择不同的时间跨度监控虚拟IP的实时网络包速率情况。

可选择的时间跨度：15分钟、1小时、6小时、1天、1周、1月、1年、自定义。
Note: 系统默认显示最近15分钟内虚拟IP网络包速率的监控图像。
用户也可根据业务需求，自定义所选择的时间进行查询。

如图 2所示：
