部署容器管理

根据准备工作-软件工具，获取容器管理 (ZStack Zaku) 安装包。将该安装包重命名为image.qcow2，并分别存放在管理节点 (双管理节点环境下，请分别存放到两个管理节点) 和镜像仓库的以下路径 (如没有则新建) ：/opt/zstack-marketplace-repo/zstack_io_zaku/${Architecture}/3.8.0/

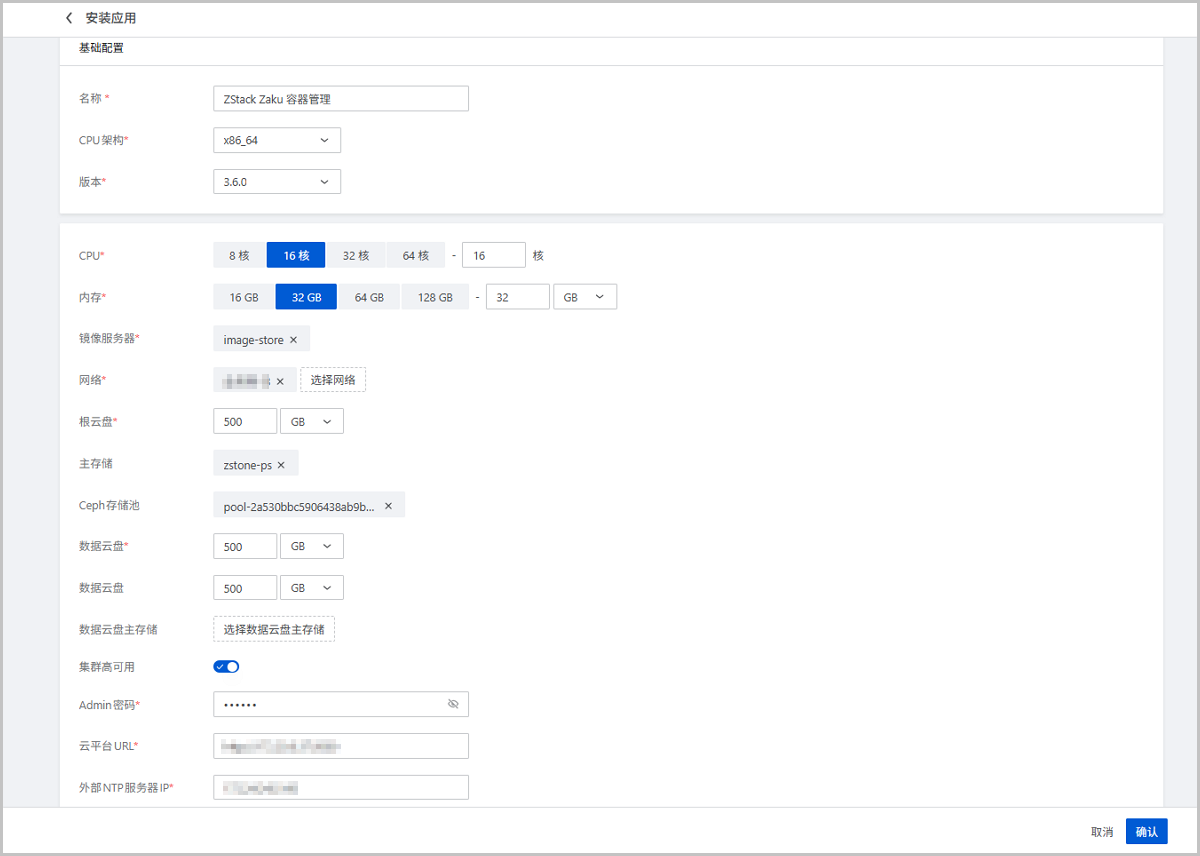

登录ZStack AIOS UI界面，点击运营管理 > 应用市场 > 默认应用，选择ZStack Zaku容器管理，点击安装应用，弹出安装应用界面。

该步骤将创建1台或3台云主机作为容器管理的管理集群节点。

如图1所示：

重新登录ZStack AIOS UI界面，即可在主菜单中查看容器管理模块。

准备3台 (或以上) 物理服务器或云主机作为容器管理业务集群的计算节点。

• 如用物理服务器作为计算节点，请使用ZStack AIOS ISO计算节点模式安装物理服务器操作系统。
• 如用云主机作为计算节点，需使用容器管理 (ZStack Zaku) 安装包安装云主机。

  登录ZStack AIOS UI界面，点击资源中心 > 云资源池 > 虚拟资源 > 云主机，进入云主机界面。在云主机界面，点击创建云主机 > 标准创建，弹出创建云主机界面。

  可参考以下示例输入相应内容：

  • 基础配置
    • 数量：设置为3或以上
    • 计算规格：生产环境建议设置8核CPU+16GB内存的计算规格
    • 镜像：选择容器管理 (ZStack Zaku) 安装包
      i说明： 请确保已将容器管理 (ZStack Zaku) 安装包作为镜像添加到ZStack AIOS。
    • 根云盘规格：建议设置为500GB
      i说明： 如该云主机将同时作为容器管理业务集群的GPU节点，建议设置为1TB。
    • 数据云盘：添加1块规格为500GB的数据云盘，并开启VirtioSCSI
    • 主存储：建议选择使用SSD盘的存储
  • 资源配置
    • 网络：为云主机加载业务网络和存储网络
      i说明： 请确保已将规划的业务网络和存储网络作为三层网络添加到ZStack AIOS。
  • 系统配置
    • 登录方式：可选项。选择云主机登录方式。如不配置，可使用默认用户名root和默认密码zstack@123@%登录
    • User Data：输入以下内容：

      #cloud-config
      runcmd:
        - |
          pv_list=$(pvs --noheadings -o pv_name)
          pv_count=$(echo "$pv_list" | wc -l)
          pv_name=$(echo "$pv_list" | tr -d ' ')

          vg_name=$(pvs --noheadings -o vg_name $pv_name | tr -d ' ')

          growpart $(echo $pv_name | sed 's/[0-9]*$//') $(echo $pv_name | grep -o '[0-9]*$')
          pvresize $pv_name

          lv_name=$(lvs --noheadings -o lv_name --sort -size | tail -1 | tr -d ' ')

          lvextend -l +100%FREE /dev/$vg_name/$lv_name

          lv_path="/dev/$vg_name/$lv_name"
          mapper_name=$(readlink -f $lv_path | awk -F '/' '{print $3}')

          lv_mapper_name=$(ls -l /dev/mapper/ | grep "$mapper_name" | awk '{print $9}')

          blkid | grep "/dev/mapper/$lv_mapper_name" | grep -q xfs

          if [ $? -eq 0 ]; then
              xfs_growfs /dev/mapper/$lv_mapper_name
          else
              resize2fs /dev/mapper/$lv_mapper_name
          fi
          partprobe

  除以上说明的参数外，其他参数请根据实际情况配置，配置完成后，点击确认，开始创建云主机。

  i说明： 创建完成后，请分别登录这几台云主机，执行ip a，确认业务网卡和存储网卡是否均已分配IP地址，如未分配，请执行dhcp ${NicName}为网卡分配IP地址，以确保云主机业务网、存储网可用。

在已准备好的计算节点 (物理服务器/云主机) 基础上，选择一台或多台作为GPU节点。

• 如使用物理服务器，请提前在物理服务器上插入GPU设备并安装GPU驱动
• 如使用云主机，请按照以下步骤，为云主机加载GPU设备
  1. 为云主机所在的物理机插入GPU设备，确保物理机BIOS已开启Intel VT-d / AMD IOMMU，并在该物理机详情页打开IOMMU启用状态。
  2. 为云主机加载GPU设备。

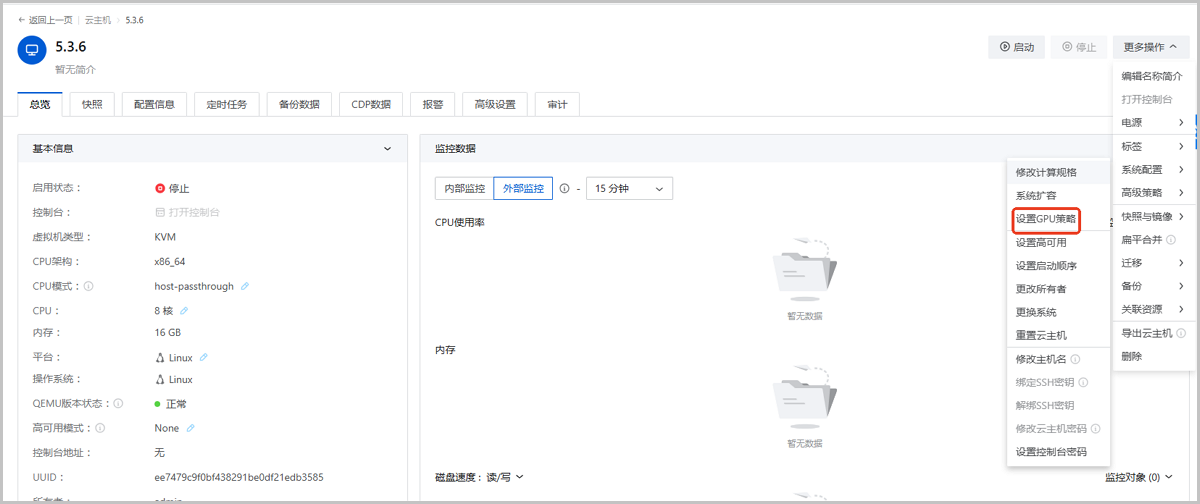

     在云主机界面，找到需作为GPU节点的云主机，点击操作 > 系统配置 > 设置GPU策略，为云主机加载GPU设备。如图2所示：





  3. 设置云主机CPU模式为host-passthrough。

     在云主机界面，点击需作为GPU节点的云主机，进入其详情页，确保CPU模式为host-passthrough。

  4. 安装GPU驱动。
     准备好GPU驱动，并登录需作为GPU节点的云主机安装。本文档以安装NVIDIA GPU驱动为例进行介绍，不同GPU驱动的安装方式可能不同，必要时，请联系GPU提供方获取帮助。

     禁用nouveau驱动
     [root@localhost~]#  echo "blacklist nouveau" >> /etc/modprobe.d/nvidia-installer-disable-nouveau.conf
     [root@localhost~]#  echo "options nouveau modeset=0" >> /etc/modprobe.d/nvidia-installer-disable-nouveau.conf

     安装Kernel相关包，并重启生效
     [root@localhost~]# yum install -y elfutils-libelf-devel
     [root@localhost~]# yum install -y kernel-devel-$(uname -r) kernel-headers-$(uname -r)
     [root@localhost~]# cp /boot/initramfs-$(uname -r).img /boot/initramfs-$(uname -r).img.bak
     [root@localhost~]# dracut /boot/initramfs-$(uname -r).img $(uname -r) --force
     [root@localhost~]# systemctl set-default multi-user.target
     [root@localhost~]# init 3
     [root@localhost~]# reboot

     检查nouveau驱动是否已被禁用
     [root@localhost~]# lsmod | grep nouveau

     安装GPU驱动，全部使用默认项
     [root@localhost~]# bash NVIDIA-Linux-x86_64-550.90.07.run

     检查GPU状态
     [root@localhost~]# nvidia-smi

在ZStack AIOS主菜单，点击容器管理 > 集群管理，进入集群管理界面。在集群管理界面，点击创建集群，弹出创建集群界面。

可参考以下示例输入相应内容：

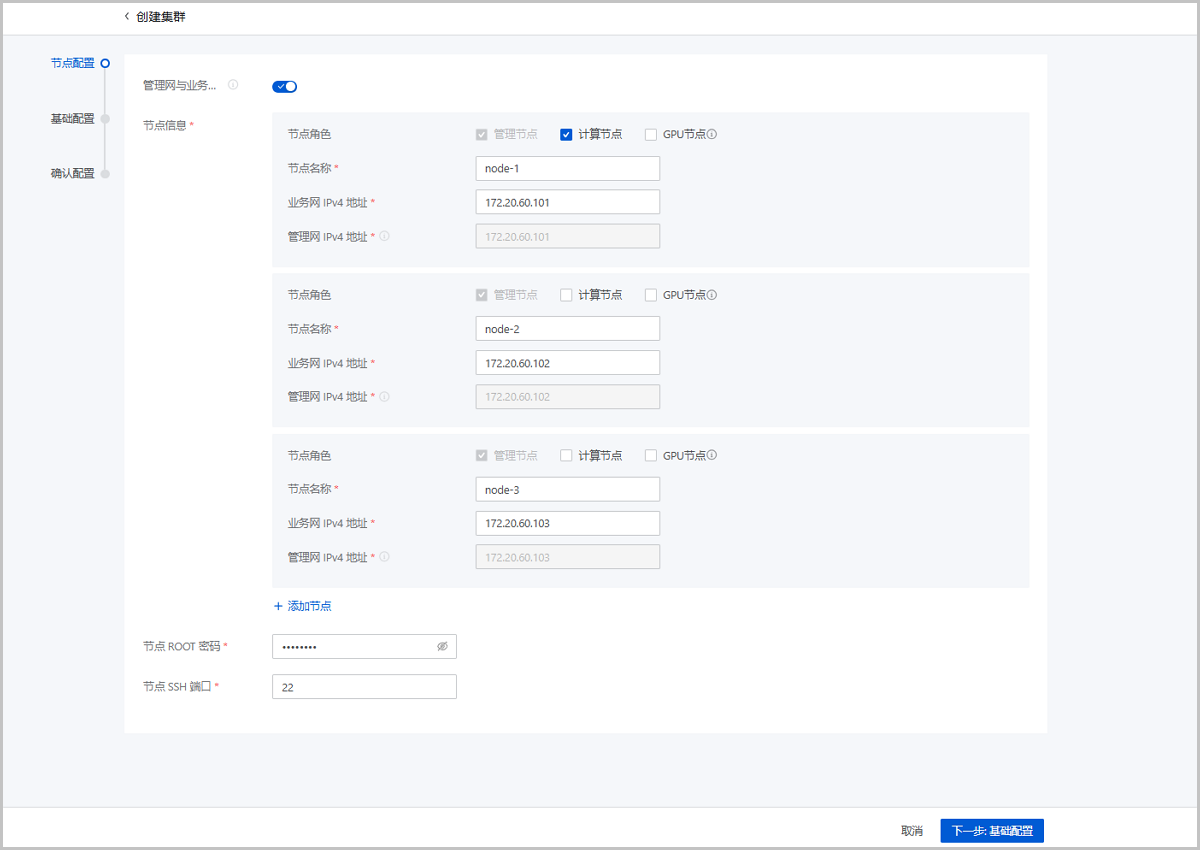

• 节点配置
  • 管理网与业务网复用：按实际网络规划开启或关闭
  • 节点信息：填写准备好的计算节点信息
    • 节点角色：默认勾选管理节点，可手动勾选计算节点和GPU节点
      i说明：

      • 计算节点：勾选后，可使用该节点创建容器，该节点将占用容器管理-CPU或容器管理-vCPU额度
      • GPU节点：勾选后，可将该节点上的GPU设备透传给容器使用，该节点将占用容器管理-CPU或容器管理-vCPU额度
    • 业务网IPv4地址：填节点IP地址
    • 管理网IPv4地址：如管理网与业务网复用，将复用业务网IP地址；如管理网与业务网不复用，请填写单独的管理网IPv4地址
      i说明： 请确保管理网IP地址可与ZStack AIOS管理节点通信。
  • 节点ROOT密码：填写节点root密码
  • 节点SSH端口：填写节点SSH端口，默认为22

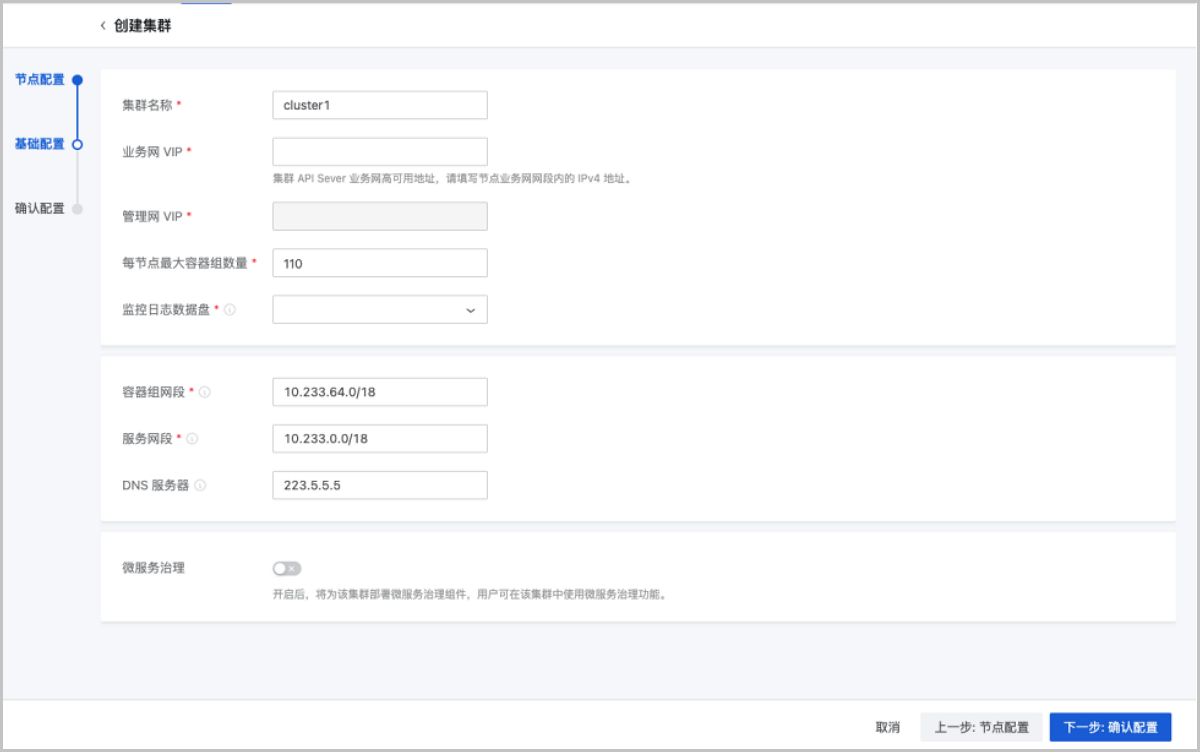

• 基础配置
  • 集群名称：设置集群名称
  • 业务网VIP：填写一个IP地址作为集群业务网VIP，可使用ZStack AIOS三层网络中的IP地址
    i说明： 请确保ZStack AIOS管理节点可访问该业务网VIP
  • 管理网VIP：如管理网与业务网复用，将复用业务网VIP；如管理网与业务网不复用，请填写单独的管理网VIP地址
    i说明： 请确保管理网VIP可与ZStack AIOS管理节点通信。
  • 监控日志数据盘：选择节点上的数据盘盘符，例如：/dev/sda
  • 容器组网段：设置容器组网段，可使用默认值
  • 服务网段：设置服务网段，可使用默认值
  • DNS服务器：设置DNS服务器地址，可使用默认值
  • 微服务治理：选择关闭
• 确认信息：检查配置信息无误后，点击确认，即可创建集群。

如图3所示：

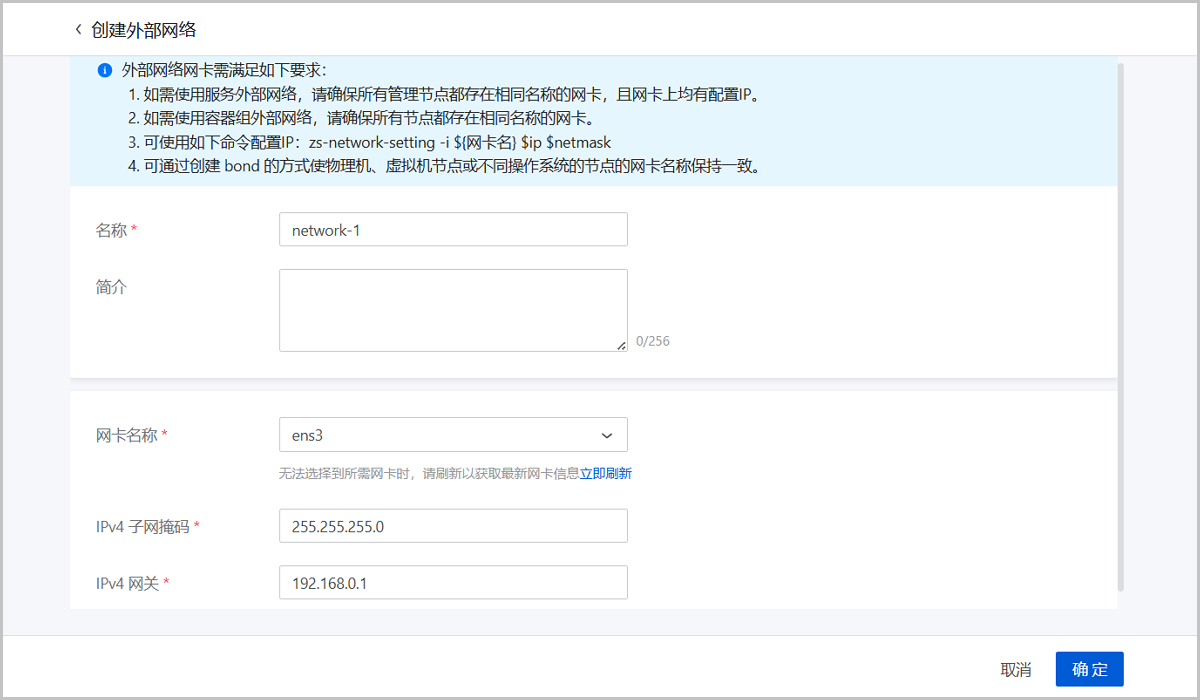

在ZStack AIOS主菜单，点击容器管理 > 集群管理 > 网络管理 > 外部网络，进入外部网络界面。在外部网络界面，点击创建外部网络，弹出创建外部网络界面。

可参考以下示例输入相应内容：

• 名称：设置外部网络名称
• 简介：可选项，备注外部网络相关信息
• 网卡名称：选择所有管理节点上名称相同且已配置IP的网卡
• IPv4 子网掩码：设置外部网络网络段的子网掩码，例如：255.255.255.0
• IPv4 网关：设置外部网络网络段网关，例如：192.168.0.1

如图4所示：

在外部网络界面，点击外部网络名称，进入外部网络详情页。选择网络段，进入网络段标签页，点击添加网络段，添加服务外部网络的网络段。

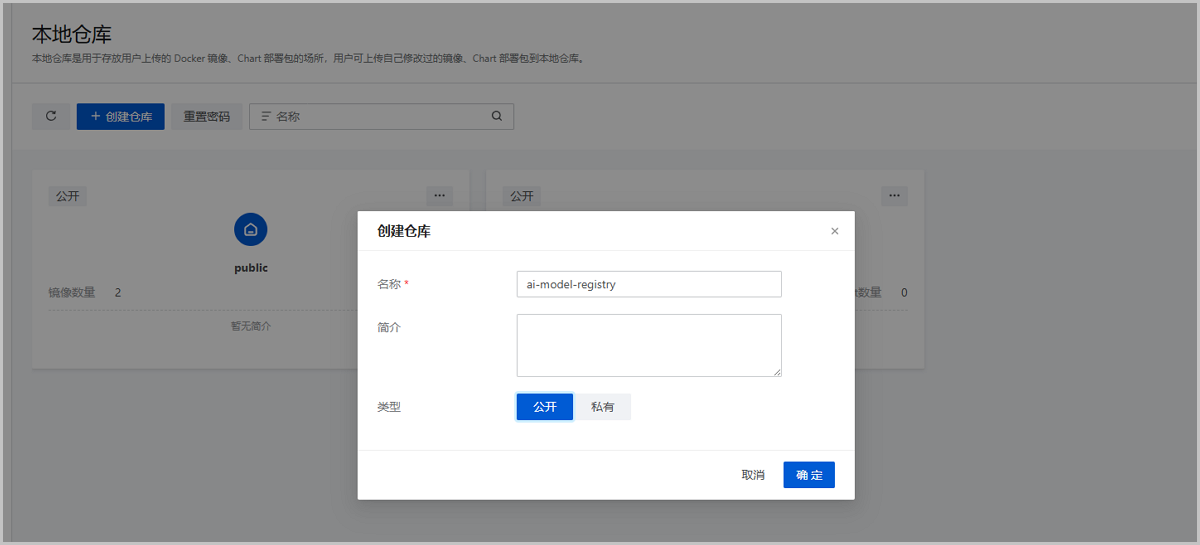

在ZStack AIOS主菜单，点击容器管理 > 制品仓库 > 本地仓库，进入本地仓库界面。在本地仓库界面，点击创建仓库，弹出创建仓库界面。

可参考以下示例输入相应内容：

• 名称：设置为ai-model-registry
• 简介：可选项，可留空不填
• 类型：选择公开

如图6所示：

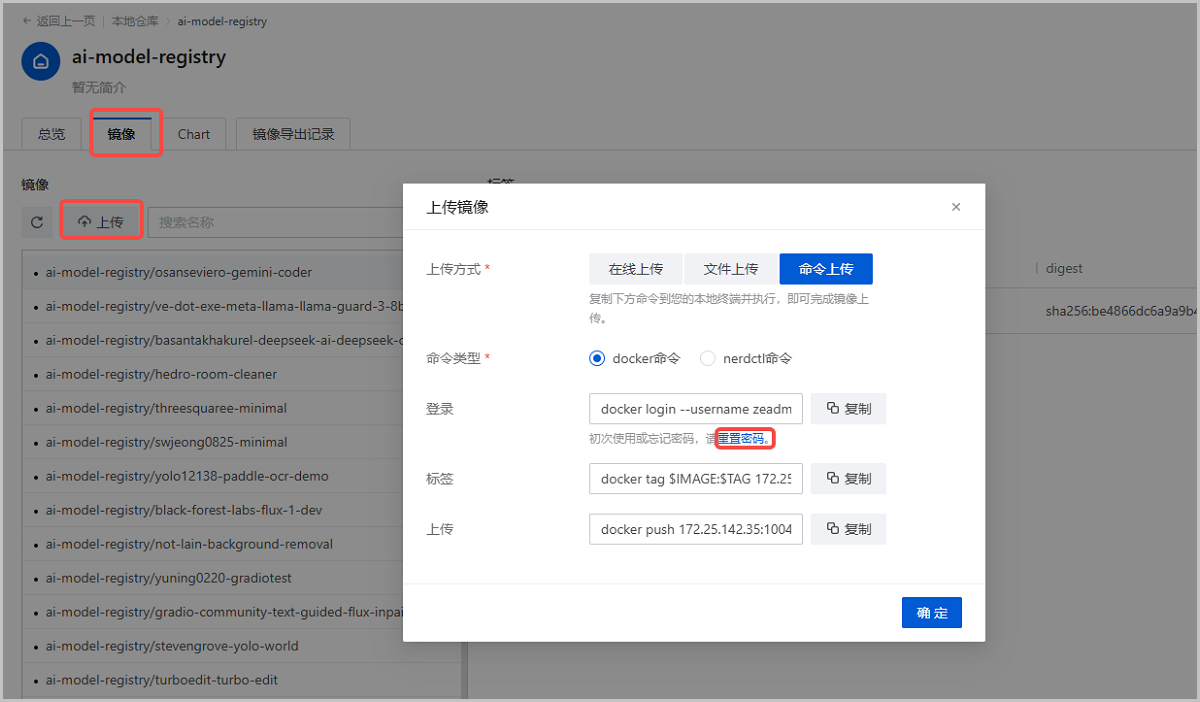

进入ai-model-registry仓库详情页。在详情页，点击镜像 > 上传，弹出上传镜像界面。

点击登录命令下方的重置密码，自定义设置密码。

如图7所示：

根据准备工作-软件工具，按使用的GPU型号，获取对应的AI推理镜像 (容器) ，并上传到ai-model-registry仓库。

支持在线上传、文件上传、命令上传三种上传方式

• 如使用在线上传，请选择镜像架构，支持多选
• 如使用命令上传，请在命令中标注镜像架构，例如：
  • nerdctl push --platform=linux/arm64
  • nerdctl push --platform=linux/amd64
  • nerdctl push --platform=linux/arm64 --platform=linux/amd64

如使用Hygon K100-AI进行模型精调，需额外指定精调默认容器镜像。登录ZStack AIOS管理节点，执行以下命令：

[root@localhost~]# zstack-ctl aios_setup_system_services --type FineTune --architecture x86_64 --docker-image-name aiworker-dcu:vllm0.9.2

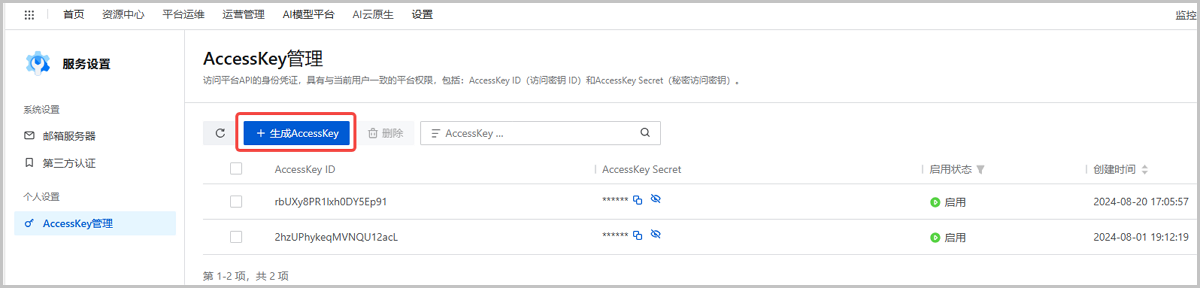

在ZStack AIOS主菜单，点击容器管理 > 服务设置 > 个人设置 > AccessKey管理，进入AccessKey管理界面。在AccessKey管理界面，点击生成AccessKey，并记录生成的AccessKey ID和AccessKey Secret。

如图8所示：

登录ZStack AIOS管理节点，执行以下命令：

登录CLI命令行
[root@localhost ~]# zstack-cli    //进入CLI命令行
- >>>  LogInByAccount accountName=admin password=${Password}    //使用Admin账号密码登录

创建业务集群管理节点，managementIP和name均使用容器管理VIP地址，AccessKeyId和AccessKeySecret分别使用已获取的容器管理AccessKey ID和Secret；执行完成后，记录返回的UUID，UUID是业务集群管理节点的UUID，即${ContainerManagementUuid}
admin >>> AddContainerManagementEndpoint managementIp=${ZakuVip} managementPort=80 name=${ZakuVip} description=zaku containerAccessKeyId=${AccessKeyId} containerAccessKeySecret=${AccessKeySecret} vendor=zaku

同步集群
admin >>> QueryZone    //查询区域UUID
admin >>> SyncContainerManagementEndpoint uuid="${ContainerManagementUuid}" zoneUuid=${ZoneUuid}
