监控面板集成Grafana，内置多种监控面板，从Kubernetes集群、容器节点、命名空间、工作负载、容器组等多个维度提供CPU、内存、存储、网络等各种资源的监控数据，帮助用户快速掌握Kubernetes集群、节点、容器组等的资源使用情况，提高运维效率。

在ZStack Cube 双引擎版主菜单，点击运维中心 > 监控面板，进入Grafana首页，在页面左上角点击General，即可展示所有监控面板，可按名称或标签搜索监控面板，以下介绍各监控面板详情：

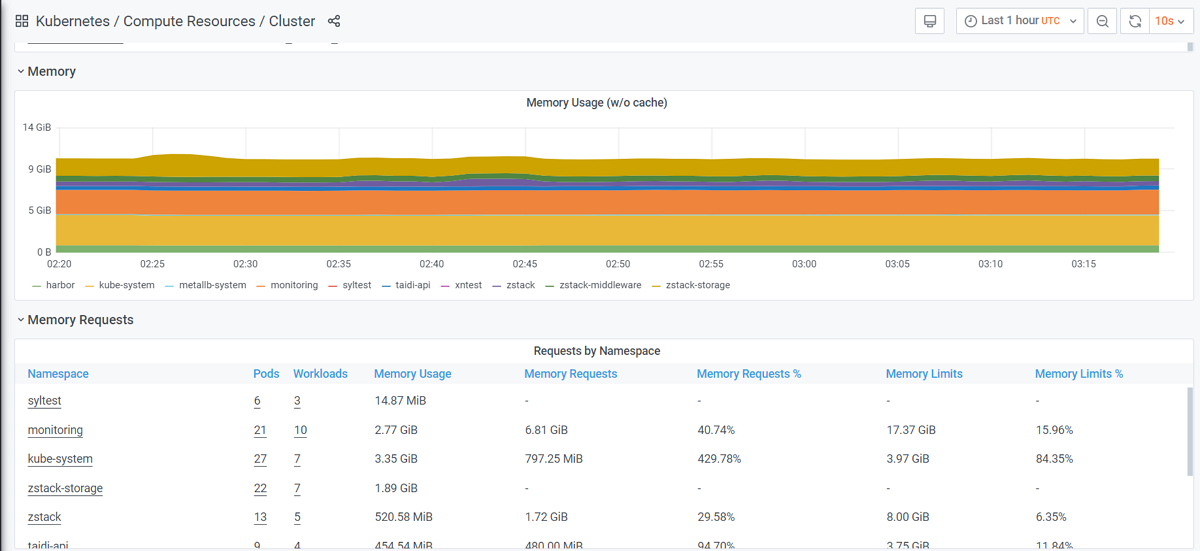

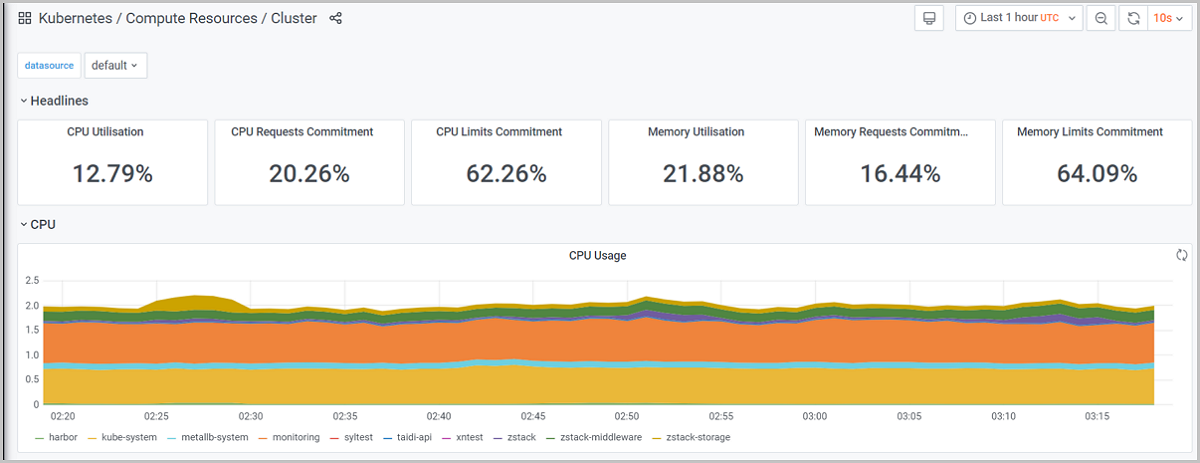

• Kubernetes集群资源监控

  进入Kubernetes / Compute Resources / Cluster监控面板，可查看Kubernetes集群CPU使用率、内存使用率，以及各个命名空间的CPU和内存使用情况。

  如图 1、所示：

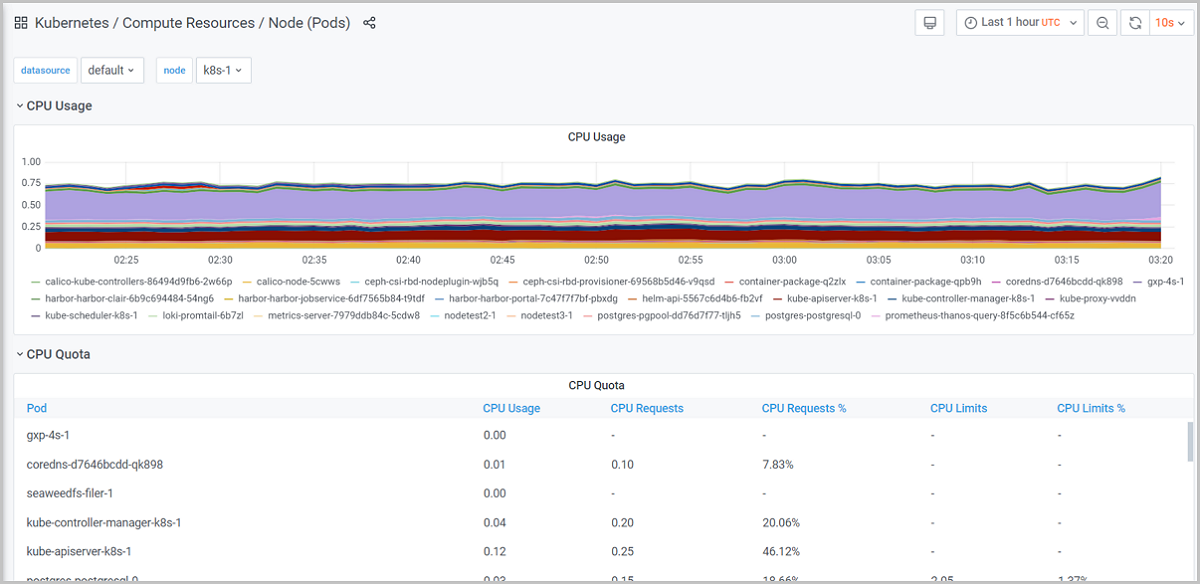

• 节点上容器组资源监控

  进入Kubernetes / Compute Resources / Node(Pods)监控面板，可查看单台节点上容器组的CPU和内存使用情况。

  如图 2所示：

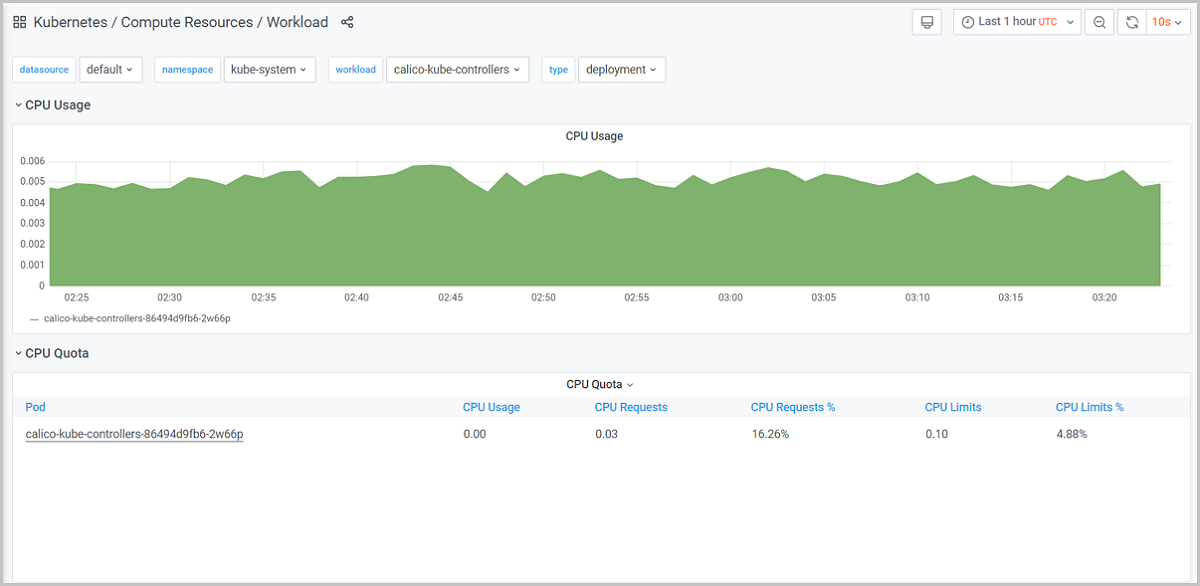

• 工作负载资源监控

  进入Kubernetes / Compute Resources / Workload监控面板，可查看单个工作负载资源使用情况。

  如图 3所示：





• 容器组网络资源监控

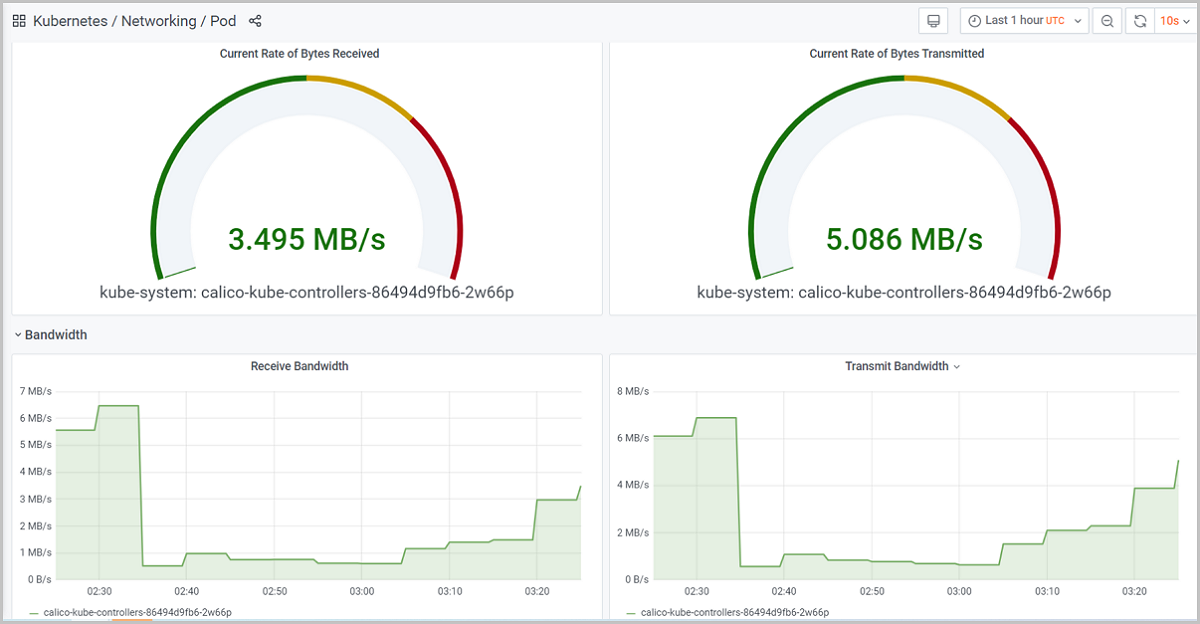

  进入Kubernetes / Networking / Pod监控面板，可查看单个容器组网络资源使用情况。

  如图 4所示：

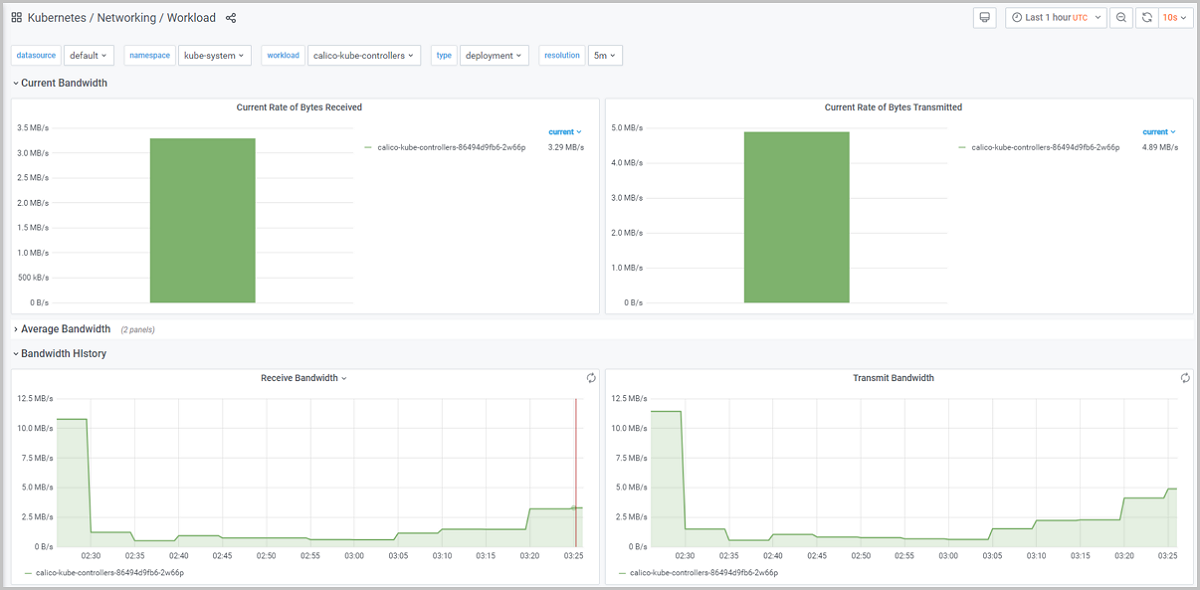

• 工作负载网络资源监控

  进入Kubernetes / Networking / Workload监控面板，可查看单个工作负载网络资源使用情况。

  如图 5所示：

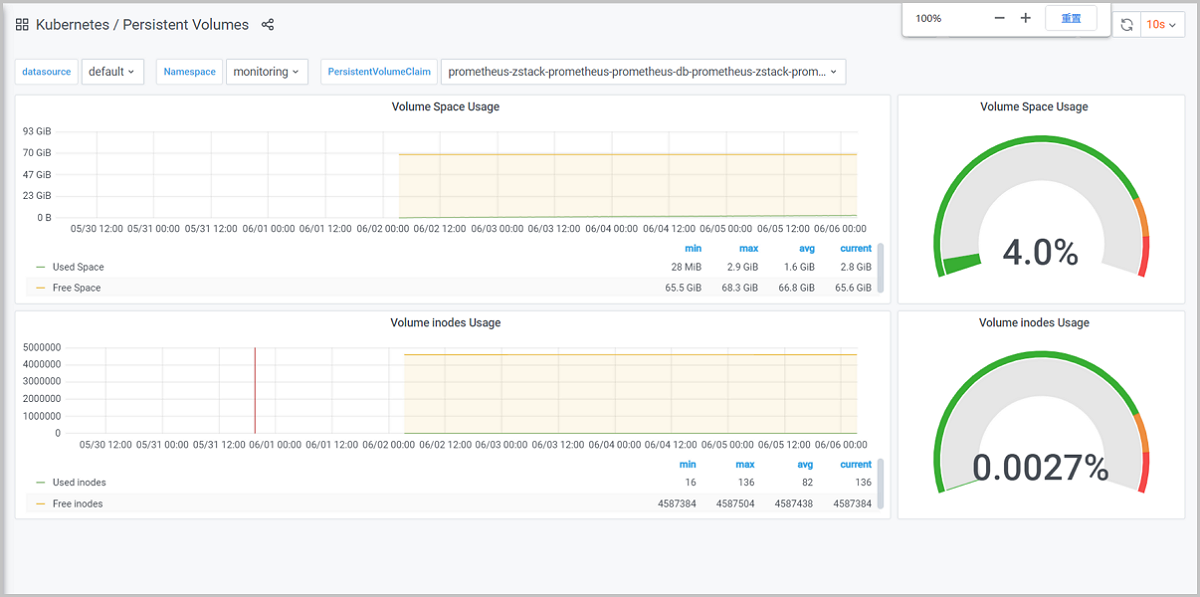

• 数据卷资源监控

  进入Kubernetes / Persistent Volumes监控面板，可查看单个数据卷存储使用率和存储使用量。

  如图 6所示：

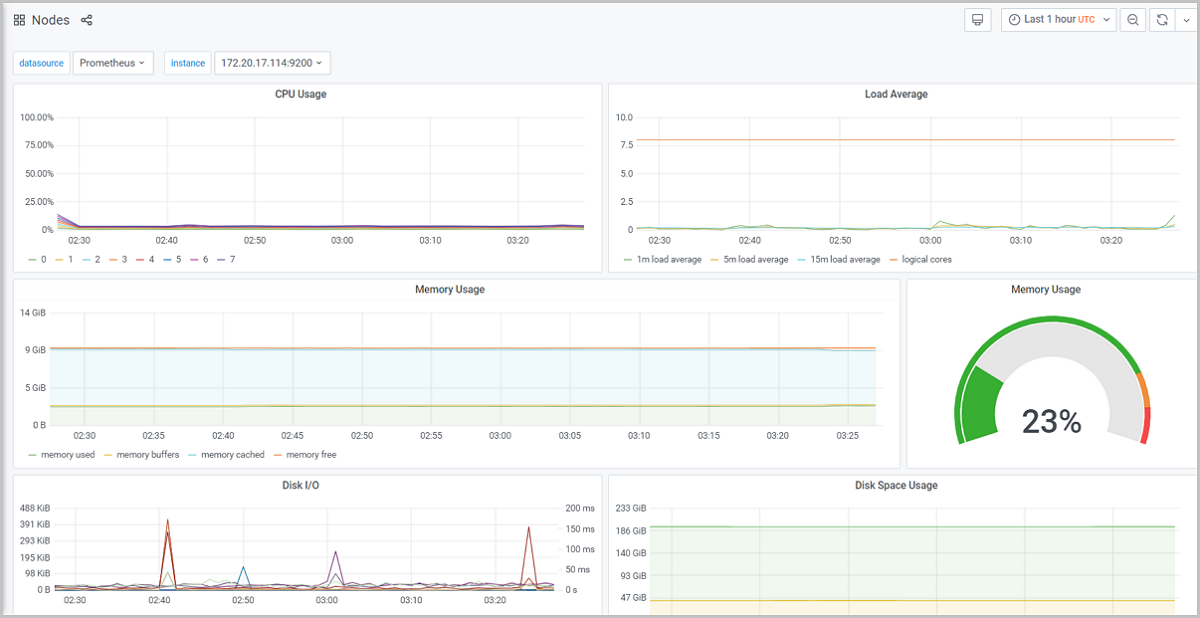

• 节点监控

  进入Nodes监控面板，可查看单台节点CPU、内存、磁盘、网络资源使用情况。

  如图 7所示：

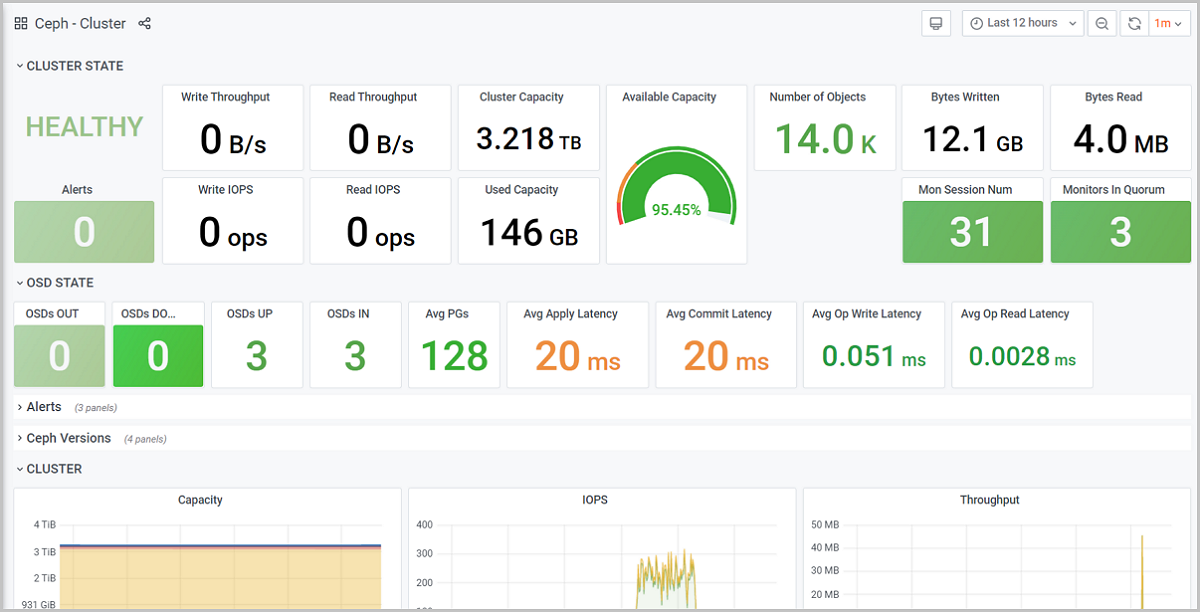

• 存储监控

  进入Ceph-Cluster监控面板，可查看存储集群健康状态、存储使用率、IOPS、吞吐量等性能指标。

  如图 8所示：
