虚拟机VMTools篇

虚拟机 VMTools 是一组虚拟机驱动和工具的集合，用于丰富虚拟机功能、提高虚拟机性能表现。

VMTools 组成

VMTools 主要包含以下工具和驱动，不同操作系统包含的工具和驱动不同。

操作系统	VMTools 组成	描述
Linux	高级监控 agent	安装在虚拟机内部的代理，用于获取虚拟机高级监控数据，包括CPU、内存、硬盘容量。
Linux	QEMU Guest Agent (QGA)	实现虚拟机与主机间交互的应用程序，该交互不依赖网络，可实现虚拟机配置读取、下发，和监控数据推送等功能。 Note: Linux 操作系统通常默认包含 virtio 驱动和 cloud-init 驱动，因此针对 Linux 的 VMTools 不额外包含这两种工具。若您使用的 Linux 系统不含这两种工具，您可以通过其他方式自行安装。
Windows	高级监控 agent	安装在虚拟机内部的代理，用于获取虚拟机高级监控数据，包括CPU、内存、硬盘容量。
	QGA	实现虚拟机与主机间交互的应用程序，该交互不依赖网络，可实现虚拟机配置读取、下发，和监控数据推送等功能。
	Virtio 驱动	一组增强虚拟机性能表现的驱动的集合，包括： SCSI 控制器驱动：用于提高虚拟化环境中虚拟机的磁盘性能。 PCI 简易通讯控制器驱动：用于实现虚拟机与底层 KVM 虚拟化通信。 PCI 设备驱动：用于实现虚拟机气球内存伸缩功能。以太网控制器驱动：用于提高虚拟化环境中虚拟机的网络性能。
	Cloudbase-init	用于实现虚拟机导入 User Data 等定制化功能。
FreeBSD	高级监控 agent	安装在虚拟机内部的代理，用于获取虚拟机高级监控数据，包括CPU、内存、硬盘容量。

VMTools 应用

为虚拟机安装VMTools后，可实现虚拟机高级监控、配置下发、配置读取等功能。

高级监控：高级监控是由高级监控agent从虚拟机处获取的监控数据，定期通过DHCP服务或QGA推送到主机。您可通过曲线图实时掌握虚拟机各项性能变化趋势，包括CPU、内存、磁盘容量。
配置下发：通过VMTools中的QGA将平台上设置的参数实际下发到虚拟机内部生效，包括虚拟机主机名和网络配置。
- 主机名：安装最新版VMTools后，用户为运行中的虚拟机修改主机名，新设置的主机名将通过QGA直接下发，无需重启虚拟机生效。
  Note: 如需通过QGA下发主机名，请在修改主机名前安装VMTools。
- 网络配置：分布式端口组未开启DHCP服务时，平台上设置的IP地址、DNS、MTU等参数需通过QGA下发到网卡生效。安装好VMTools后，指定的IP地址等参数将自动下发生效。
配置读取：通过VMTools中的QGA自动读取虚拟机内部配置的网卡IP地址，读取成功的IP地址可在平台展示和管理。
Note:
- 虚拟机网卡所属的分布式端口组未开启DHCP，且虚拟机已安装VMTools，并处于运行中状态时，支持自动读取虚拟机网卡配置信息。
- 若虚拟机内部已配置IP地址，将读取该IP并覆盖平台上配置的IP地址。
- 若虚拟机网卡IP地址与所在端口组存在重复的IP地址，将触发告警提示。

高级监控 agent

高级监控是VMTools从虚拟机处获取的虚拟机性能数据，通过曲线图实时动态展示虚拟机的各项性能指标，包括：CPU、内存、磁盘容量。本节主要介绍agent监控机制以及使用方法。

监控机制
操作高级监控agent

监控机制

高级监控数据通过VMTools中的高级监控agent获取，查看高级监控需为虚拟机预先安装VMTools，具体安装方法请参考。
获取到的监控数据可通过分布式端口组DHCP服务或VMTools中的QEMU Guest Agent (QGA) 推送到主机：
- 如虚拟机默认网络已开启DHCP服务，监控数据默认通过DHCP服务推送。
- 虚拟机默认网络未开启DHCP服务或DHCP服务故障，监控数据将切换由QGA推送。虚拟机默认网络开启DHCP服务或DHCP服务恢复后，将自动切换回DHCP服务推送监控数据。

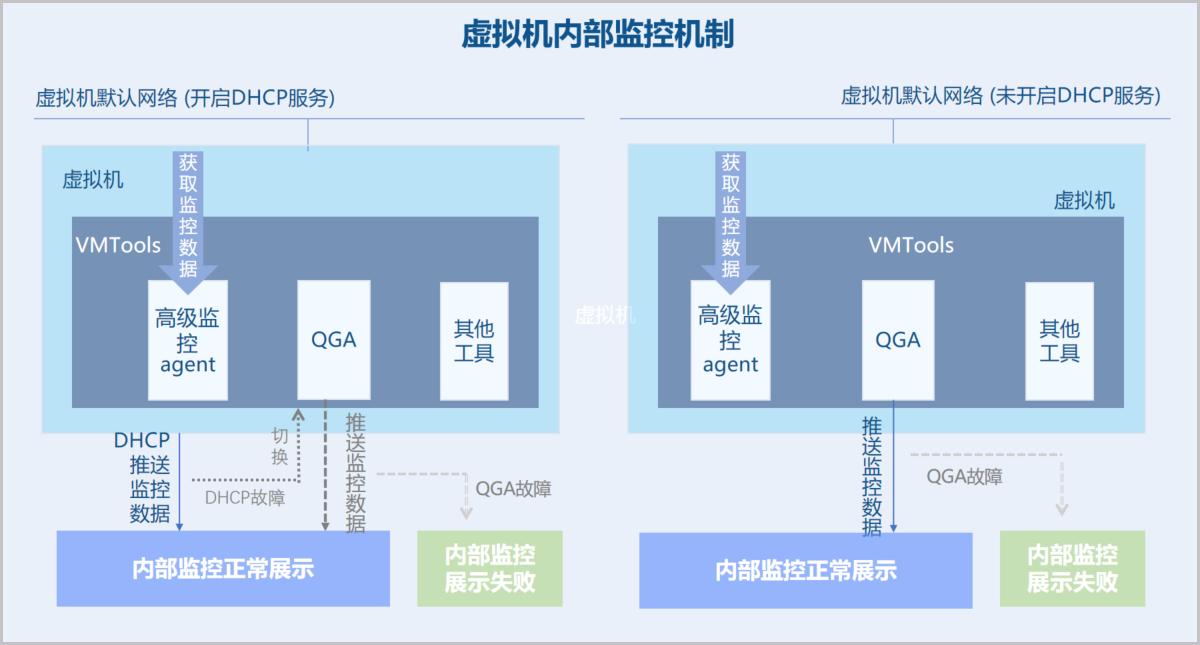

如图 1所示：

操作高级监控agent

支持通过以下命令管理高级监控agent，从而停止、启动、重启、查询或卸载高级监控服务：

停止服务：service zwatch-vm-agent stop
启动服务：service zwatch-vm-agent start
重启服务：service zwatch-vm-agent restart
查询服务状态：service zwatch-vm-agent status
卸载高级监控服务：
卸载高级监控agent后，将不再获取高级监控数据及提供高级监控服务。高级监控agent卸载方法区分Linux虚拟机与Windows虚拟机，方法分别如下：
- Linux虚拟机
  1. 使用service zwatch-vm-agent stop命令停止agent。
  2. 使用rm -f /etc/systemd/system/zwatch-vm-agent.service命令删除service配置文件。
  3. 使用rm -rf /usr/local/zstack/zwatch-vm-agent命令删除agent安装目录。
- Windows虚拟机
  1. 删除注册表相关条目。
    以管理员身份运行Windows命令提示符，执行以下命令删除系统中相关键值：
    reg delete HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\MSDTC /f reg delete HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\MSDTC /f reg delete HKEY_CLASSES_ROOT\CID /f
  2. 停止并重新安装msdtc服务。
    以管理员身份运行Windows命令提示符，执行以下命令停止并重新安装msdtc服务：
    net stop msdtc msdtc -uninstall msdtc -install
  3. 重新启动虚拟机。
  4. 卸载agent。
    以管理员身份运行Windows命令提示符，执行以下命令删除agent：
    msiexec /a "c:\Program Files\GuestTools\qemu-ga.msi" targetdir="c:\Program Files" "c:\Program Files\QEMU Guest Agent\Qemu-ga\qemu-ga.exe" -s vss-uninstall

Linux 虚拟机安装 VMTools

安装过程将先加载 VMTools ISO，而后进入虚拟机控制台手动执行安装命令。

前提条件

确保虚拟机处于运行中状态。
确保虚拟机已安装 Linux 命令工具，如：tar、wget、curl。

操作步骤

在目标虚拟机页面，点击更多操作 > VMTools > 安装VMTools。
在安装VMTools弹窗中，点击安装并进入下一步。
加载 VMTools ISO 时，系统将根据以下规则选择光驱：
- 有空光驱时，系统将自动选择第一顺位的空光驱，加载 VMTools ISO。
- 无空光驱时，系统将选择光驱 1，自动卸载原有镜像并加载 VMTools ISO。

点击复制并进入控制台。

点击后，将一键复制以下命令，并自动进入虚拟机控制台：

# 创建挂载点目录
mkdir /mnt/cdrom
# 挂载 CD-ROM 镜像
mount /dev/cdrom /mnt/cdrom
# 安装 VMTools
cd /mnt/cdrom/
bash ./zs-tools-install.sh
# 卸载 CD-ROM 镜像（可选）
cd ~
umount /mnt/cdrom

进入虚拟机控制台，在左侧工具栏中，点击本地命令粘贴工具。
在粘贴命令弹窗中，粘贴上一步复制的命令，然后点击确定执行命令。

后续操作

如需更新 VMTools 版本，可在目标虚拟机页面，点击更多操作 > VMTools > 重装VMTools。

Windows 虚拟机安装 VMTools

安装过程将先加载 VMTools ISO，而后进入虚拟机控制台根据提示步骤安装 VMTools。

前提条件

确保虚拟机处于运行中状态。

操作步骤

在目标虚拟机页面，点击更多操作 > VMTools > 安装VMTools。
在安装VMTools弹窗中，点击安装并进入下一步。
加载 VMTools ISO 时，系统将根据以下规则选择光驱：
- 有空光驱时，系统将自动选择第一顺位的空光驱，加载 VMTools ISO。
- 无空光驱时，系统将选择光驱 1，自动卸载原有镜像并加载 VMTools ISO。
点击进入控制台。
进入虚拟机控制台，按照提示步骤安装 VMTools。
1. 加载 VMTools 镜像：点击 VMTools 安装提示中的立即安装按钮，加载 VMTools 镜像到虚拟光驱。
2. 安装 VMTools：运行 VMTools 安装程序，依次安装 VMTools、常用工具和 VirtIO 驱动。
3. 完成安装并重启虚拟机：安装完成后，重启虚拟机使配置生效。

后续操作

如需更新 VMTools 版本，可在目标虚拟机页面，点击更多操作 > VMTools > 重装VMTools。

VMTools 适配 OS 列表

不同操作系统对 VMTools 的适配程度不同，下表为各操作系统与 VMTools 的适配情况。

Note: 表格中，是表示支持通过 VMTools 为虚拟机安装此组件，并正常使用相关功能；否仅表示不支持通过 VMTools 为虚拟机安装此组件，或安装后可能无法使用依赖该组件的功能。并非表示不支持此组件，您仍可通过其他方式安装此组件。

Linux 操作系统

操作系统	版本	高级监控 agent	QGA
CentOS	CentOS 6.5 64位	否	是
	CentOS 6.8 64位	是	是
	CentOS 6.9 64位	是	是
	CentOS 6.10 64位	是	否
	CentOS 7.2 64位	是	是
	CentOS 7.3 64位	是	是
	CentOS 7.4 64位	是	是
	CentOS 7.5 64位	是	是
	CentOS 7.6 64位	是	是
	CentOS 7.9 64位	是	是
	CentOS 8.0 64位	是	是
RHEL	Redhat Enterprise Linux Server 6.9 64位	是	否
	Redhat Enterprise Linux Server 7.0 64位	是	否
	Redhat Enterprise Linux Server 7.1 64位	是	否
	Redhat Enterprise Linux Server 7.2 64位	是	否
	Redhat Enterprise Linux Server 7.3 64位	是	否
	Redhat Enterprise Linux Server 7.4 64位	是	是
	Redhat Enterprise Linux Server 7.5 64位	是	是
	Redhat Enterprise Linux Server 7.6 64位	是	是
Fedora	Fedora 30 64位	是	是
Fedora	Fedora 31 64位	是	是
Debian	Debian 9.9 64位	是	是
	Debian 10.13 64位	是	是
	Debian 11.9 64位	是	是
	Debian 12.5 64位	是	是
Ubuntu	Ubuntu 14.04 64位	是	是
	Ubuntu 16.04 64位	是	是
	Ubuntu 16.10 64位	是	是
	Ubuntu 18.04 64位	是	是
	Ubuntu 20.04 64位	是	是
	Ubuntu 22.04 64位	是	是
	Ubuntu 24.04 64位	是	是
银河麒麟	Kylin V4.0.2 64位	是	否
	Kylin V10 SP1(0518) 64位	是	是
	Kylin V10 SP2 64位	是	是
	Kylin V10 SP3 64位	是	是
中标麒麟	NeoKylin V7.0 64位	是	是
中标麒麟	NeoKylin V7update6 64位	是	是
OpenSUSE	OpenSUSE Leap 15.0 64位	是	是
SLES	SUSE Linux Enterprise Server 11 64位	是	是
	SUSE Linux Enterprise Server 12 64位	是	是
	SUSE Linux Enterprise Server 15 64位	是	是
	SUSE Linux Enterprise Desktop 12 64位	是	是
	SUSE Linux Enterprise Desktop 15 64位	是	是
UOS	UOS V20 1050e	是	是
Oracle Linux	Oracle Linux 7.9	是	是
OpenEuler	OpenEuler 20 64位	是	是
OpenEuler	OpenEuler 22 64位	是	是
Alma Linux	Alma Linux 9.3 64位	是	是

Windows 操作系统

操作系统	版本	高级监控 agent	QGA	Virtio 驱动	Cloudbase-init
Windows	Windows Server 2008 R2 64位	是	是	是	否
	Windows Server 2012 64位	是	是	是	是
	Windows Server 2016 64位	是	是	是	是
	Windows Server 2019 64位	是	是	是	是
	Windows Server 2022 64位	是	是	是	是
	Windows Server 2025 64位	是	是	是	是

FreeBSD 操作系统

操作系统	版本	高级监控 agent
FreeBSD	FreeBSD 11 64位	是
	FreeBSD 12 64位	是
	FreeBSD 13 64位	是
