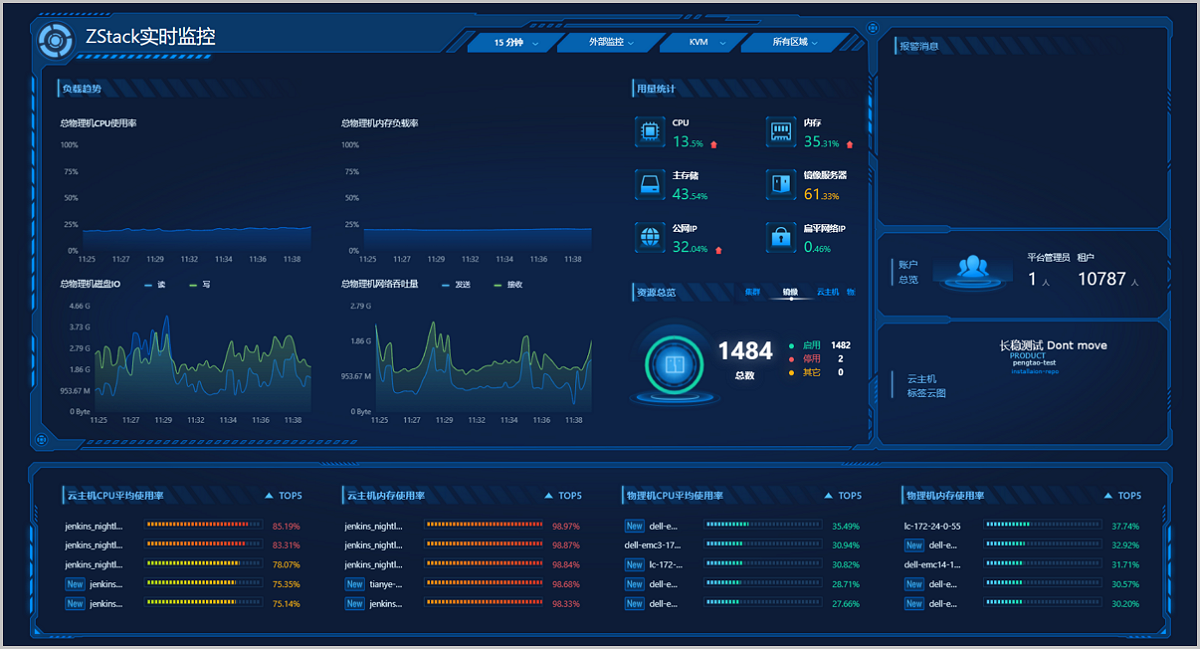

• ZStack Cloud大屏支持选择监控区间，用户可选择展示近15分钟、1天、1周、一个月、三个月，或其他自定义时间范围内的监控数据，自定义的时间范围最大不超过365天。
• ZStack Cloud大屏支持两种监控方式：内部监控和外部监控。用户可在大屏界面灵活切换当前监控方式，也可在ZStack Cloud主菜单点击设置 > 主题外观 > 数据监控方式，设置大屏的默认监控方式。

如图3所示：

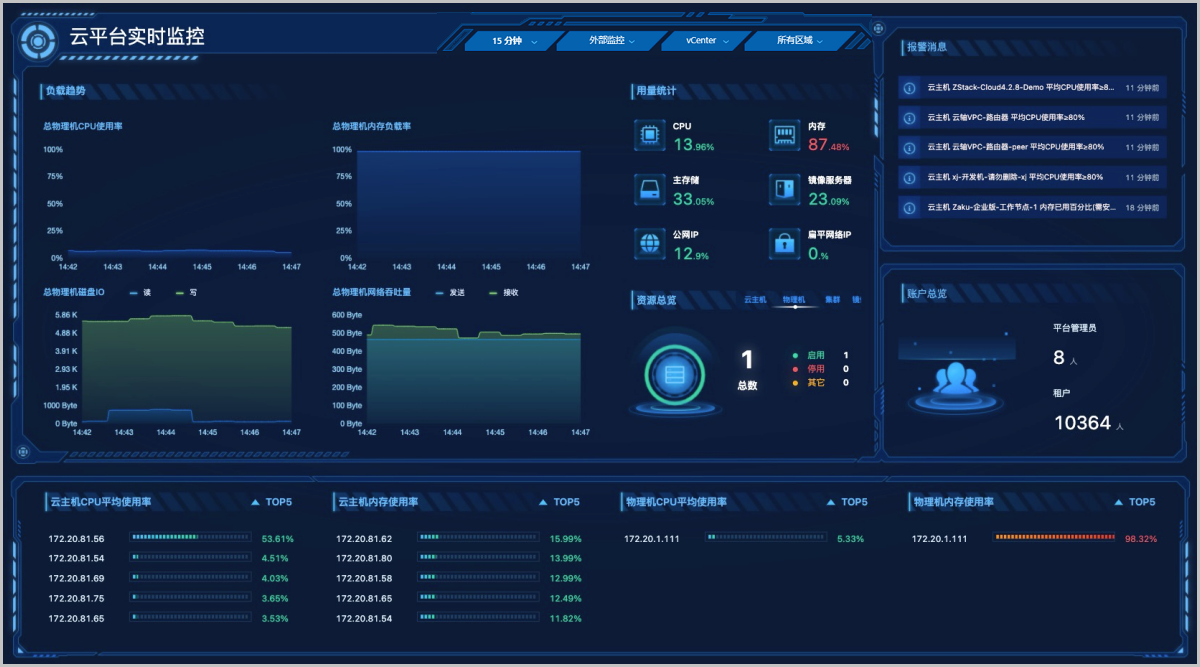

ZStack Cloud大屏支持根据不同的虚拟化和区域显示，通过顶部下拉框进行选择切换虚拟化或区域，分别展示不同的大屏监控。

如图4所示：

• 支持切换KVM或vCenter虚拟化。
• 支持切换所有区域或某个区域。
• KVM大屏监控与vCenter大屏监控区别如下：
  • vCenter大屏监控中不包括云主机标签云图。
  • vCenter大屏监控用量统计中不包括IPv6类型网络展示。

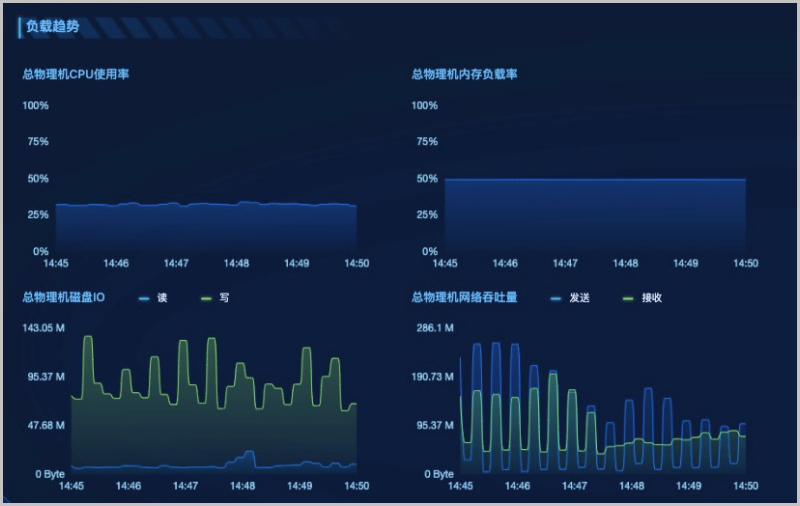

通过对所选虚拟化、区域中数据中心的全部物理的CPU、内存、磁盘、网络资源使用情况进行统计分析，以全部物理机的总CPU负载压力、总内存负载压力、总磁盘IO性能、以及总网络吞吐性能为指标，分别进行实时展示监控。

实时显示的动态曲线图结合不同监控项目的颜色区分，可直观告知用户当前全部物理机的整体资源使用状态以及性能状态。

如图5所示：

负载趋势支持动态切换，每隔15秒对总物理机的负载统计图动态切换一次，也可手动点击切换。

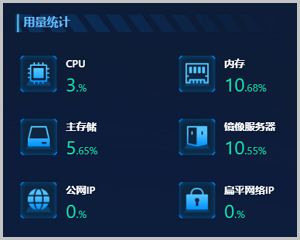

通过对所选虚拟化、区域中数据中心的相关物理资源使用情况进行统计分析，挑选出CPU、内存、主存储、镜像服务器、私网IP、公网IP、GPU、vGPU等资源，对它们的资源用量分别进行实时展示监控，实时显示的比例结合进度条的蓝、黄、红三色提示可直观告知用户当前资源的使用量。

如图6所示：

• 用量统计信息每隔21秒推送一次，每次推送后可通过右下角的红色箭头或蓝色箭头，分别标识用量增减情况。
• 私网IP和公网IP支持切换IPv4、IPv6两种网络地址类型，默认15秒自动切换一次，支持手动点击切换。若仅存在一种网络地址类型，默认显示现有网络类型的用量统计信息，不支持自动切换。
• 若平台未加载GPU和vGPU，用量统计中不显示GPU和vGPU的比例图表。
• 不同颜色表示不同的范围：[0，60)%-蓝色；[60，80)%-黄色；[80，100]%-红色。

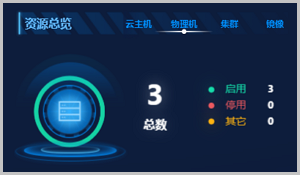

通过对所选虚拟化、区域中数据中心的云主机、物理机、镜像、集群的资源使用情况进行统计分析，对它们的资源总用量分别进行实时展示监控。

如图7所示：

负载统计支持动态切换，每隔15秒动态切换一次，也可手动点击切换。

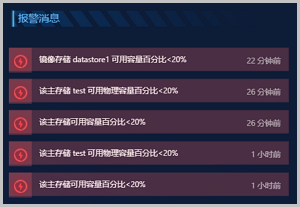

通过对ZStack Cloud平台中设置的报警消息收集，实时推送最新5条报警消息展示到大屏系统消息界面，可直观告知用户平台当前存在哪些安全隐患。

如图8所示：

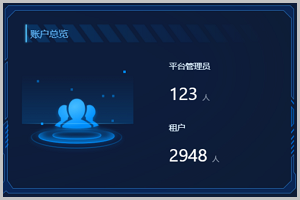

通过对ZStack Cloud平台中账户体系或租户管理（需要添加租户管理模块License）中的人员数量进行统计并实时展示。

如图9所示：

• 未添加租户管理License时，账户总览展示ZStack Cloud账户体系中的账户（包括Admin账户）和用户人数。
• 添加租户管理License时，账户总览展示ZStack Cloud租户管理中的平台管理员和用户人数。
• 支持整个平台的账户总览，切换虚拟化或区域不影响统计结果。

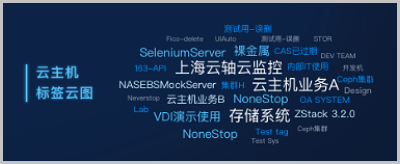

通过对所选虚拟化、区域中KVM云主机标签以及KVM云主机绑定标签的数量进行统计，绘制不同颜色、不同大小的标签云图。云主机绑该标签的数量越多，云主机标签云图中该标签的名字显示越大、颜色越亮，可直观告知用户哪些云主机标签更受青睐。

如图10所示：

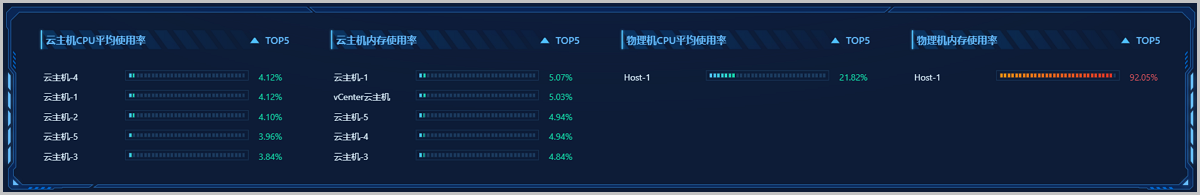

对所选虚拟化和区域内正常工作的云主机/物理机的CPU、内存资源使用情况进行统计分析，以云主机CPU负载、云主机内存负载、物理机CPU负载、物理机内存负载为指标，分别挑选出各指标下负载压力最高的前五台机器，进行实时展示监控。

如图11所示：
