物理机监控图表

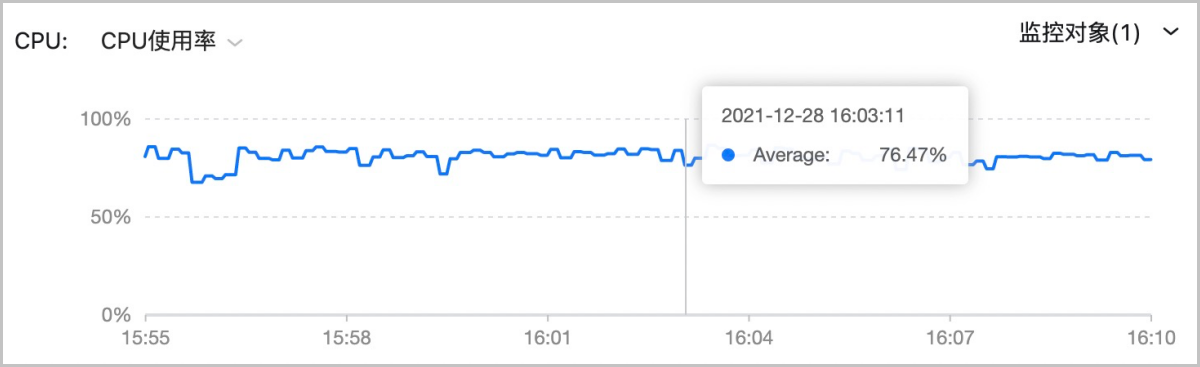

CPU监控

CPU监控不仅支持显示单个CPU（例如：0、1、2号CPU）的实时使用率，而且支持显示物理机所有CPU的实时平均使用率，同时勾选多个监控对象，还可查看监控曲线对比。包括以下监控条目：

• 系统进程占用率：CPU运行在内核空间的时间比例，典型的内核操作有：分配内存、IO操作、创建子进程等
• 用户进程占用率：CPU运行在用户态空间的时间比例，典型的用户态空间程序有：Shells、数据库、Web服务器等
• 等待占用率：CPU发起读写操作后，等待磁盘驱动器将数据读入内存的时间比例
• 空闲率：CPU处于空闲状态的时间比例
• 使用率：CPU处于非空闲状态的时间比例

如图1所示：

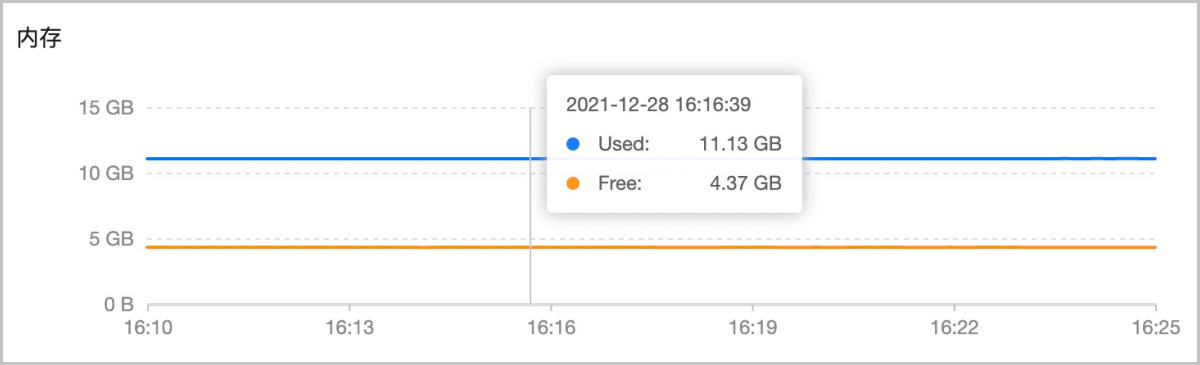

内存监控

实时显示不同的时间跨度内物理机内存的监控曲线图。包括以下监控条目：

• 使用量：实时显示物理机内存的已使用量。
• 空闲量：实时显示物理机内存的未使用量。

如图2所示：

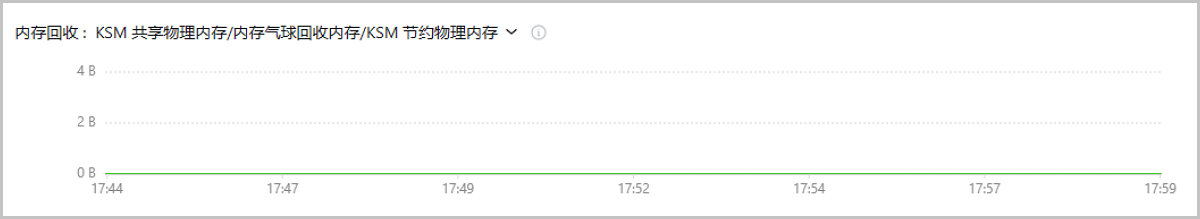

内存回收监控

实时显示不同的时间跨度内，因内存气球和KSM内存同页合并机制引起的物理机内存共享、回收的监控曲线图。

• 内存气球回收内存：从云主机上回收的空闲内存量。云主机开启内存气球后，系统将实时监测云主机内存使用情况，并在云主机负载下降时，按需回收部分内存到物理机。
• KSM共享物理内存：多台云主机共享的物理内存量。云主机开启KSM内存同页合并后，系统将检测该云主机是否和其他云主机使用内容相同的内存页，并将相同内存页合并，使多台云主机共享物理内存资源。
• KSM节约物理内存：云主机开启KSM内存同页合并后，节约下的物理内存占用量。

如图2所示：

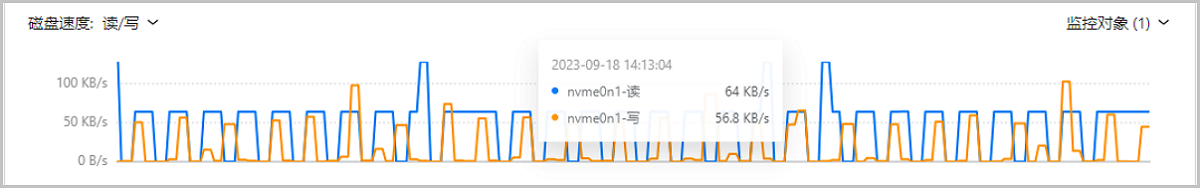

磁盘速度监控

可选择一个或多个磁盘分区（例如：vda分区），实时显示不同的时间跨度内磁盘读/写速度的监控曲线图。包括以下监控条目：

• 读速度：实时显示物理机磁盘读速度
• 写速度：实时显示物理机磁盘写速度

如图4所示：

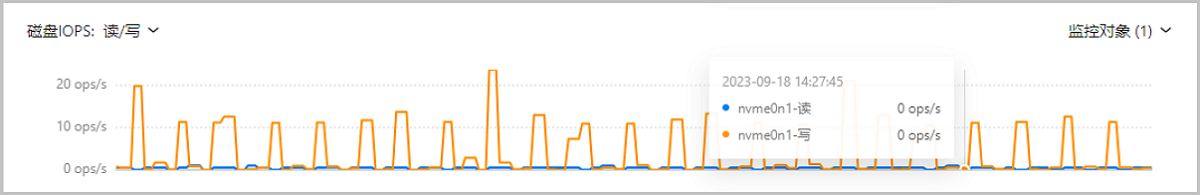

磁盘IOPS监控

可选择一个或多个磁盘分区（例如：vda分区），实时显示不同的时间跨度内磁盘读/写IOPS的监控曲线图。包括以下监控条目：

• 读IOPS：实时显示物理机磁盘读IOPS
• 写IOPS：实时显示物理机磁盘写IOPS

如图4所示：

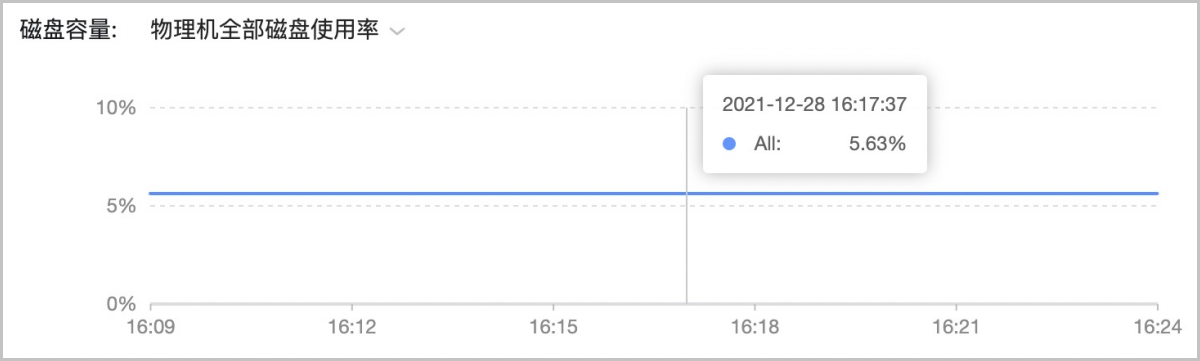

磁盘容量监控

实时显示不同的时间跨度内物理机磁盘容量的监控曲线图。包括以下监控条目：

• 物理机全部磁盘使用率：物理机全部磁盘已使用容量百分比。
• 物理机全部磁盘使用量：物理机全部磁盘已使用容量。
• 平台系统文件所占磁盘使用率：平台系统文件所占磁盘容量百分比。
• 平台系统文件所占磁盘使用量：平台系统文件所占磁盘容量。

如图6所示：

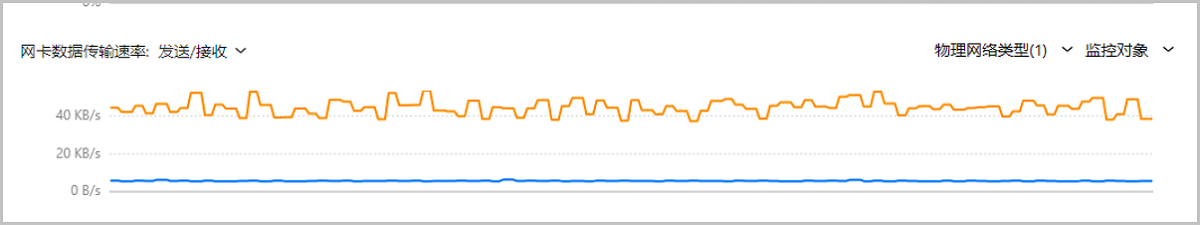

网卡数据传输速率监控

实时显示不同的时间跨度内物理机网卡数据传输速率的监控曲线图。包括以下监控条目：

• 发送速率：展示当前物理机网卡数据发送速率。
• 接收速率：展示当前物理机网卡数据接收速率。

支持两种维度查看物理机网卡监控：按网络类型查看、按指定网卡查看：

• 按网络类型查看：查看物理机上用于各类型网络的网口监控数据，包括管理网络、存储网络、业务网络、备份网络、迁移网络，支持同时查看多个网络类型。为保证监控准确性，建议为物理机上的网口绑定网络类型标签。
• 按指定网卡查看：查看物理机上各个网卡的监控数据，支持同时查看多个网卡。

如图7所示：

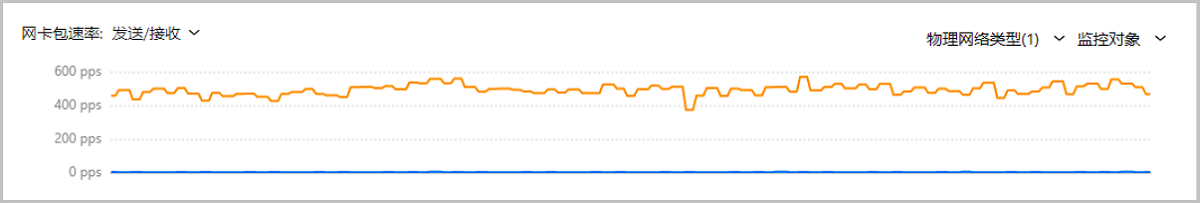

网卡包速率监控

实时显示不同的时间跨度内物理机网卡包速率的监控曲线图。包括以下监控条目：

• 发送速率：展示当前物理机网卡数据包发送速率。
• 接收速率：展示当前物理机网卡数据包接收速率。

支持两种维度查看物理机网卡监控：按网络类型查看、按指定网卡查看：

• 按网络类型查看：查看物理机上用于各类型网络的网口监控数据，包括管理网络、存储网络、业务网络、备份网络、迁移网络，支持同时查看多个网络类型。为保证监控准确性，建议为物理机上的网口绑定网络类型标签。
• 按指定网卡查看：查看物理机上各个网卡的监控数据，支持同时查看多个网卡。

如图7所示：

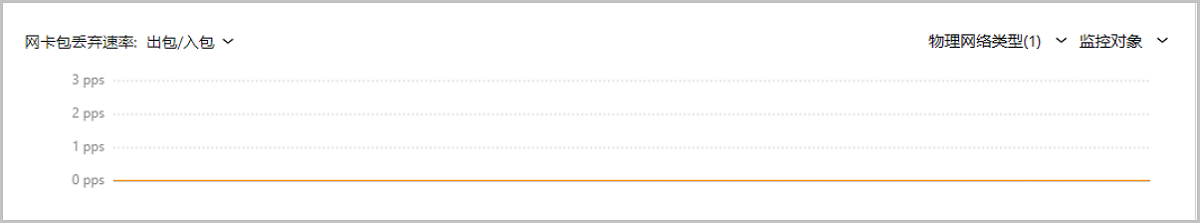

网卡包丢弃速率监控

实时显示不同的时间跨度内物理机网卡包丢弃速率的监控曲线图。包括以下监控条目：

• 出包：展示当前物理机网卡出包丢弃速率。
• 入包：展示当前物理机网卡入包丢弃速率。

支持两种维度查看物理机网卡监控：按网络类型查看、按指定网卡查看：

• 按网络类型查看：查看物理机上用于各类型网络的网口监控数据，包括管理网络、存储网络、业务网络、备份网络、迁移网络，支持同时查看多个网络类型。为保证监控准确性，建议为物理机上的网口绑定网络类型标签。
• 按指定网卡查看：查看物理机上各个网卡的监控数据，支持同时查看多个网卡。

如图7所示：
