使用可视化编排，可以更直观高效地创建资源栈模板以及显示资源栈结构。打开可视化编排，通过拖曳资源到画布中适当位置，连线创建资源间的依赖关系，并输入需要的参数，即可快速创建资源栈模板，高效编排云资源。

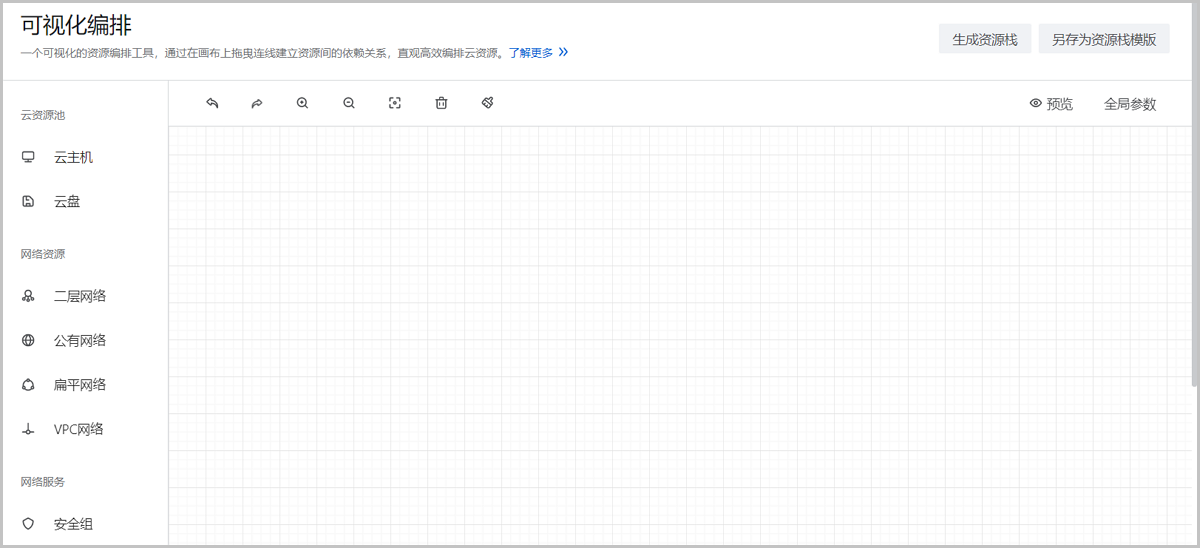

可视化编排界面

在ZStack Cloud主菜单，点击资源中心 > 资源编排 > 可视化编排，进入可视化编排界面。

如图1所示：

可视化编排界面分为三个部分：

顶部菜单：可视化资源编辑器的功能菜单。包括：预览模板、生成资源栈、另存为资源栈模板。
左侧菜单：可视化资源编辑器支持的资源列表。可通过拖曳连线直观呈现云资源间的关系，高效编排云资源。目前支持以下资源：
- 云资源池：云主机、云盘
- 网络资源：二层网络、公有网络、扁平网络、VPC网络
- 网络服务：安全组、弹性IP、端口转发、负载均衡、监听器
- 网络设备：VPC路由器
中间部分：可视化资源编辑器的画布，在此进行可视化资源编排。
- 支持撤销、重做、放大、缩小、适应画布、删除、清除、预览、全局参数操作。
- 当画布中资源布局足够多时，可通过拖动缩略框调整画布位置，也可通过滚动鼠标放大缩小画布。

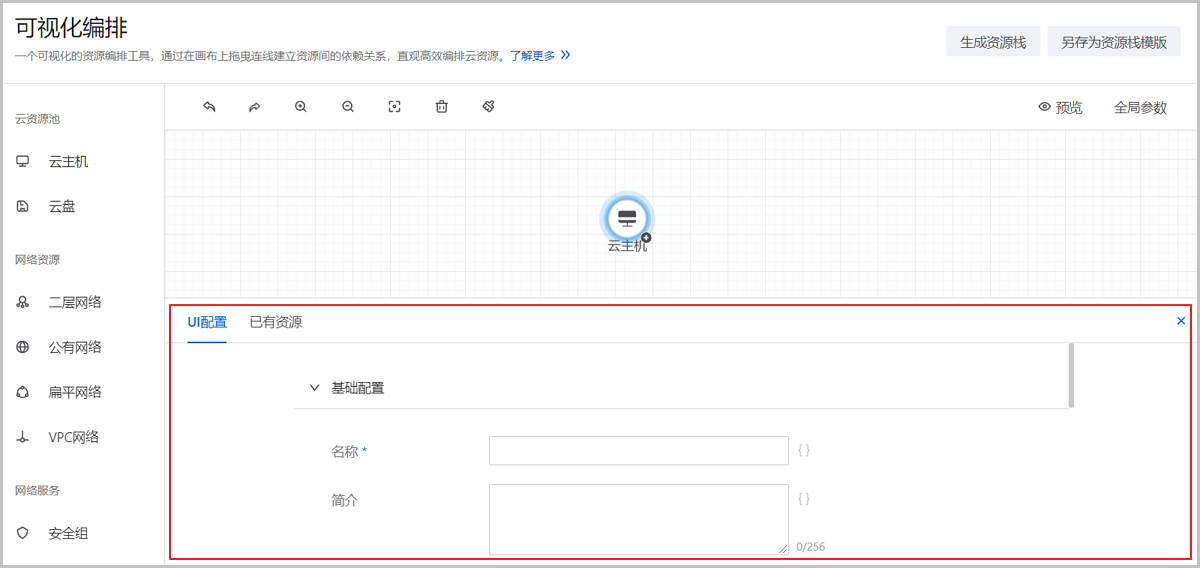

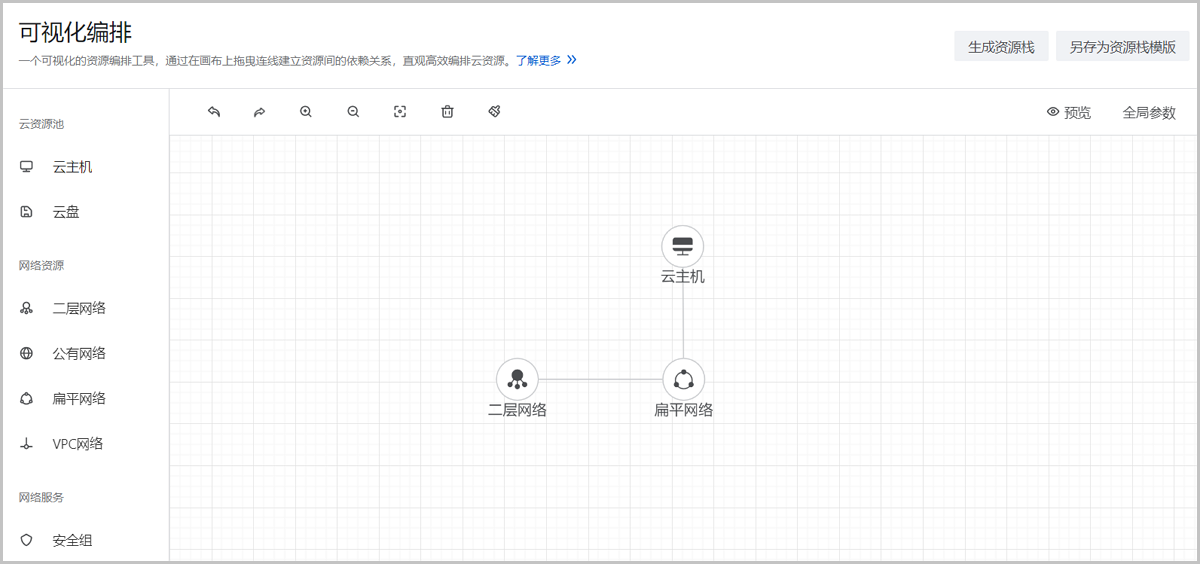

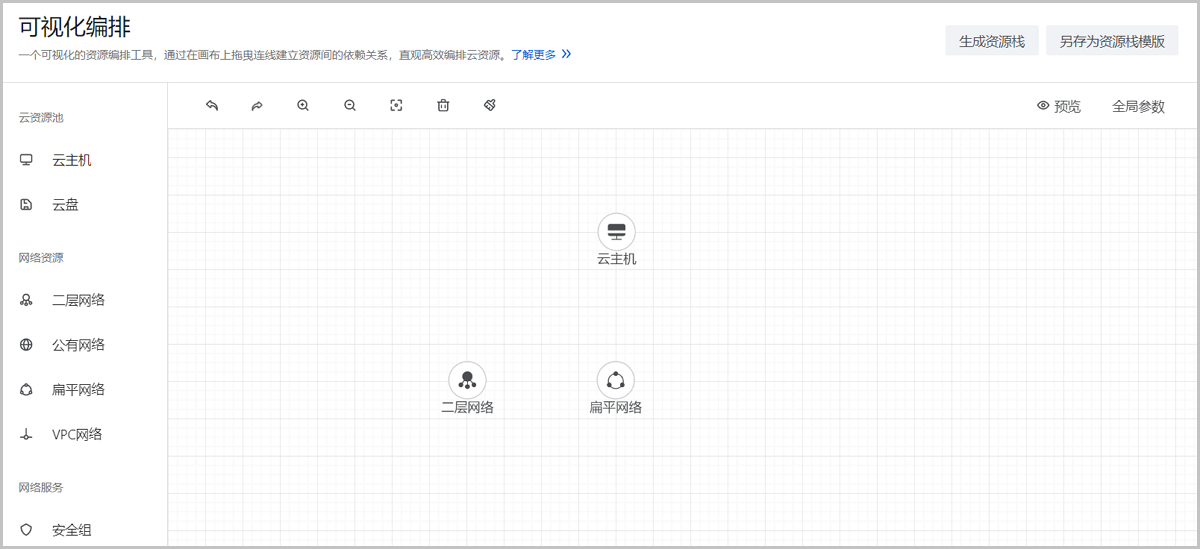

可视化编排分为三个步骤：拖拽资源到画布、编辑资源属性、资源连线

可视化资源编辑器顶部的功能菜单，可对已编辑好的资源进行以下操作。包括：生成资源栈、另存为资源栈模板、预览模板、设置全局参数。

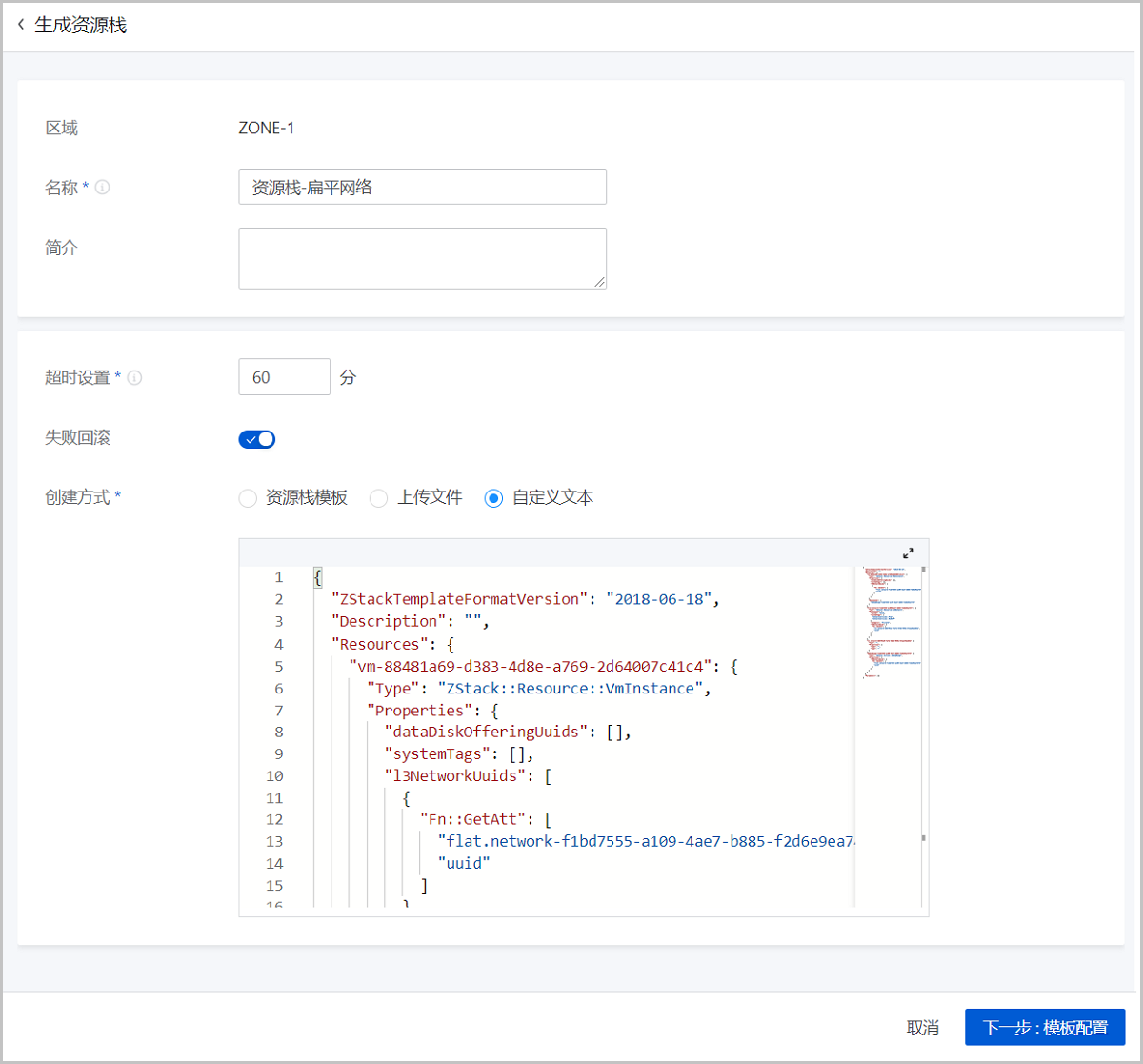

生成资源栈：
点击生成资源栈按钮，将跳转到生成资源栈界面，输入资源栈名称，点击下一步 > 确定按钮，可将编辑好的图形化资源栈模板生成资源栈。
如图5所示：

图5 生成资源栈

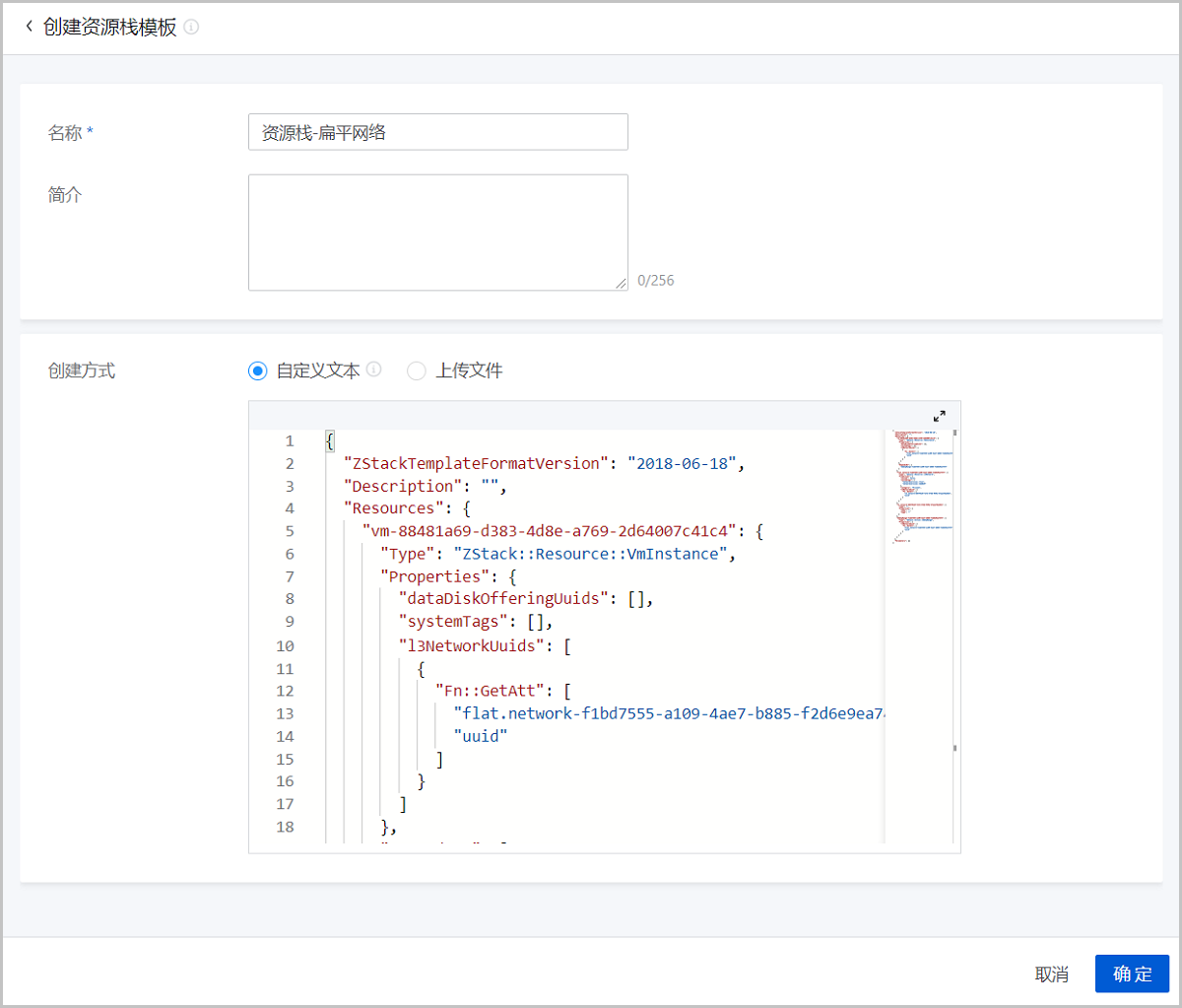

另存为资源栈模板：
点击另存为资源栈模板按钮，将跳转到创建资源栈模板界面，输入资源栈模板名称，点击确定按钮，可将编辑好的图形化资源栈另存为资源栈模板。
如图6所示：

图6 另存为资源栈模板

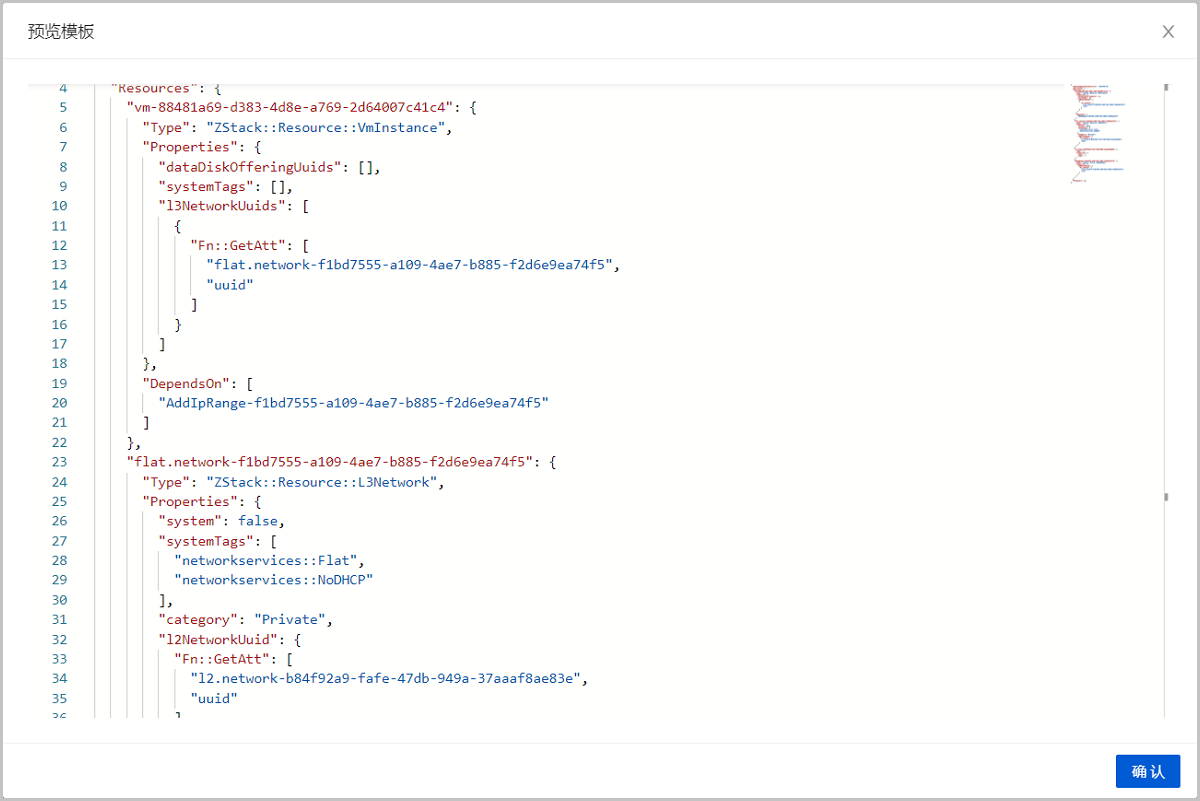

预览模板：
点击预览按钮，将编辑好的图形化资源栈模板以代码的形式呈现，进行预览。
如图7所示：

图7 预览模板
