概述

物理网络：物理环境中部署的真实网络，包括管理网络、存储网络、业务网络、备份网络、迁移网络，不同类型网络对应不同的应用场景，用户可根据实际规划，为对应的物理网口标记网络类型。

物理网络类型

物理环境中部署的网络资源主要分为以下几种类型：

• 管理网络：管理网络是管理控制平台相关物理资源的网络。管理节点通过管理网络与平台上的物理机、主存储、镜像服务器、VPC路由器，及独享型负载均衡实例通信。ZStack Cloud会自动识别环境中部署的管理网络：
  • 资源中心 > 网络资源 > 专用网络中添加的管理网络属于此处定义的管理网络。
  • ZStack Cloud 展示的物理机IP所在网络属于管理网络。
  • 物理机回调地址所在的网络属于管理网络。
• 存储网络：存储网络是存储服务使用的专门网络，平台通过存储网络判断云主机的健康状态。为避免潜在风险，建议部署单独的存储网络。
• 业务网络：业务网络是供云主机使用，以对外提供应用服务的网络。用户可将实际部署的业务网络添加为平台上的二层网络、三层网络资源，并加载给云主机使用。
• 备份网络：本地灾备场景下，本地业务数据备份和还原使用的专门网络。使用灾备服务高级功能需部署此网络。
• 迁移网络：用于云主机在当前平台内迁移的专门网络。

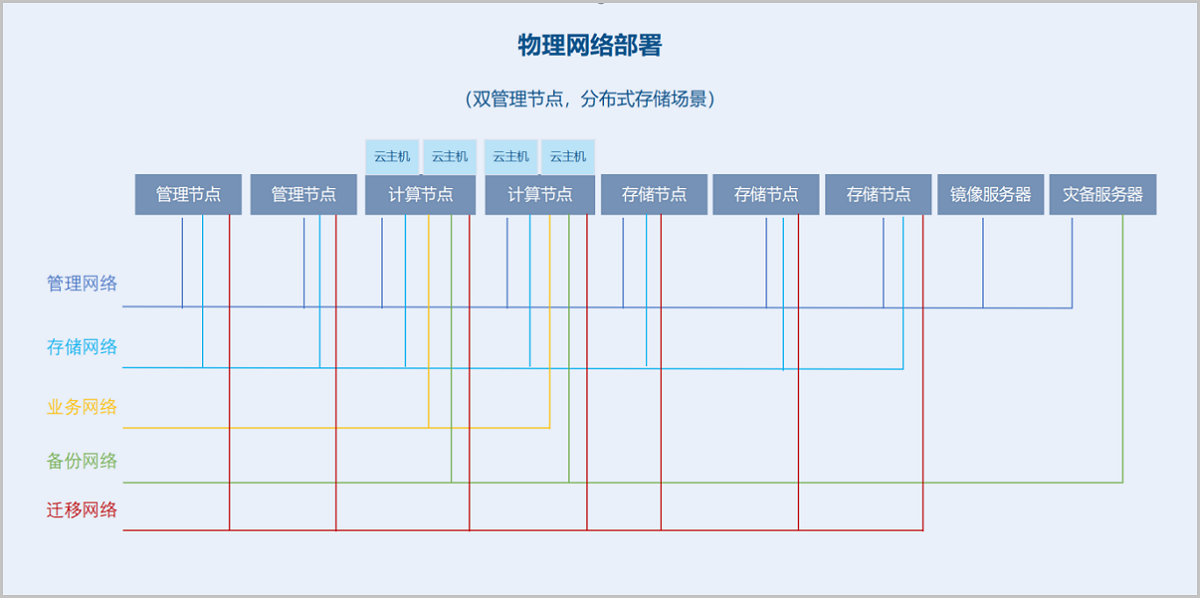

如图1所示：

功能特点

• 物理网络界面实际展示物理机上部署的网口（包括聚合网口和未聚合网口），物理机通过这些网口实现网络连接，用户通过物理网口进行物理网络管理。
• 用户可根据实际网络规划，为物理网口标记对应的网络类型。管理网络类型由系统自动标记，其他网络类型由用户自行标记：
  • 网络资源 > 专用网络中添加的管理网络，其对应的二层网络接口将自动绑定管理网络标签。
  • 物理机IP所在网络的网口将自动绑定管理网络标签。
  • 物理机回调地址所在网络的网口将自动绑定管理网络标签。
• 支持自定义添加网络类型标签，满足多样化需求。
• 标记完成后，用户可分别查看各类型网络的流量监控，灵活、精准掌握网络负载情况。
