管理物理网络

完整平台用户手册，包含基础云平台能力与 AIOS 相关章节。

在ZStack Cloud主菜单，点击资源中心 > 硬件设施 > 网络设施 > 物理网络，进入物理网络界面。

物理网络界面支持以下操作：查看物理网口、标记物理网口网络类型、修改物理网口网络类型、管理网络类型。

查看物理网口

物理网络界面展示当前区域内全部已标记网络类型的物理机网口，包含聚合网口和未聚合网口，及网口相关信息：网口名称、VLAN ID、所属物理机、物理机 IP、网络类型等。

支持按两种维度查看物理网口：按集群查看、按网络类型查看。

  • 按集群查看：以目录树形式展示当前区域内的物理网口，并按其所属集群和物理机划分，用户可指定集群或物理机快速筛选所需的网口资源。
  • 按网络类型查看：按网络类型展示当前区域内的物理网口，共包含管理网络、存储网络、业务网络、备份网络、迁移网络五个类别。
说明：
  • 一个物理网口可以被标记为一种或多种网络类型，因此按网络类型查看时，同一个物理网口可能会展示在多个类别下。
  • 物理网口需标记网络类型后，才会在物理网络页面展示，标记方法请参考标记物理网口网络类型。
如图1、图2所示：

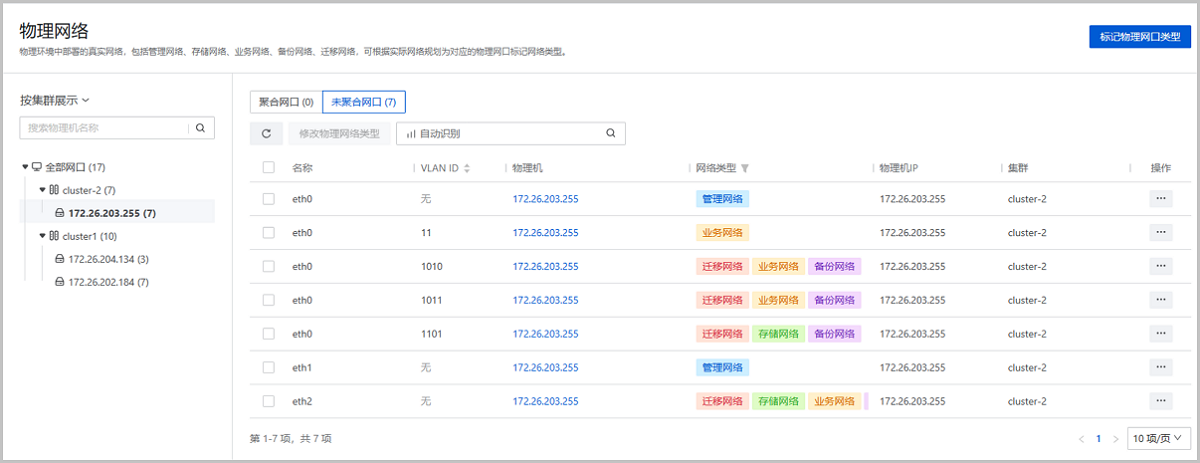

图1 按集群查看物理网口

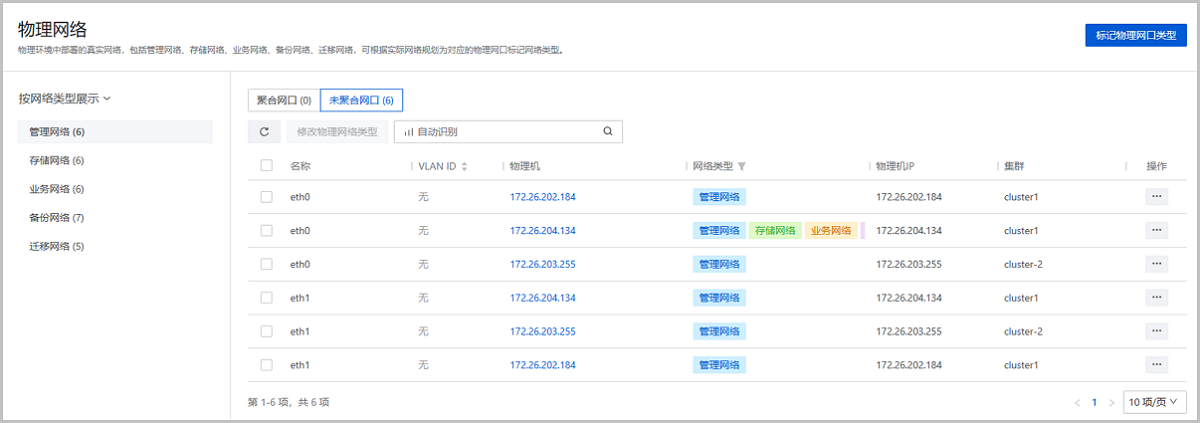

图2 按网络类型查看物理网口

标记物理网口网络类型

在物理网络界面，点击标记物理网口类型，弹出标记物理网口类型界面。可参考以下示例输入相应内容：

  • 标记方式：选择标记方式，支持批量标记、单网口标记两种方式
    如选择批量标记，可一次标记多台物理机上的多个网口，需设置以下参数：
    • 物理机：选择需标记网口所在的物理机，支持一次选择多台物理机。选择完成后，点击添加标记配置
    • 物理机网口：选择需要标记的网口，一条标记配置下可选择多个网口，系统将为这些网口统一绑定相同的网络类型标签
      说明：
      • 仅支持选择每台物理机上均存在的网口。
      • 不支持选择已绑定网络类型标签的网口，如需为这类网口新增或删除标签，请前往对应网口的操作列表，点击修改物理网络类型。
    • 指定VLAN ID：可选项，指定物理网口下的VLAN子网口，指定后，系统将仅标记该VLAN子网口
      说明：
      • 支持一次选择多个VLAN ID；如已选择多个物理机网口，仅支持选择每个网口下均存在的VLAN ID。
      • 不支持选择已绑定网络类型标签的子网口，如需为这类子网口新增或删除标签，请前往对应子网口的操作列表，点击修改物理网络类型。
      • 如留空不填，默认直接标记已选的物理机网口。
    • 物理网络类型：选择物理网络类型标签，一个物理网口可绑定多个网络类型标签
    如选择单网口标记，将依次标记单台物理机上的单个网口，请点击添加标记配置，并设置以下参数：
    • 物理机：选择需标记网口所在的物理机，一条标记配置下仅支持选择一台物理机
    • 物理机网口：选择需要标记的网口，一条标记配置下仅支持选择一个物理机网口
      说明： 不支持选择已绑定网络类型标签的网口，如需为这类网口新增或删除标签，请前往对应网口的操作列表，点击修改物理网络类型。
    • 指定VLAN ID：可选项，指定物理网口下的VLAN子接口，指定后，系统将仅标记该VLAN子接口
      说明：
      • 支持指定所选物理机网口下的多个VLAN ID。
      • 不支持选择已绑定网络类型标签的子网口，如需为这类子网口新增或删除标签，请前往对应子网口的操作列表，点击修改物理网络类型。
      • 如留空不填，默认直接标记已选的物理机网口。
    • 物理网络类型：选择物理网络类型标签，一个物理网口可绑定多个网络类型标签

    设置完成后，可点击添加标记配置，继续标记下一个物理网口。

如图3、图4所示：

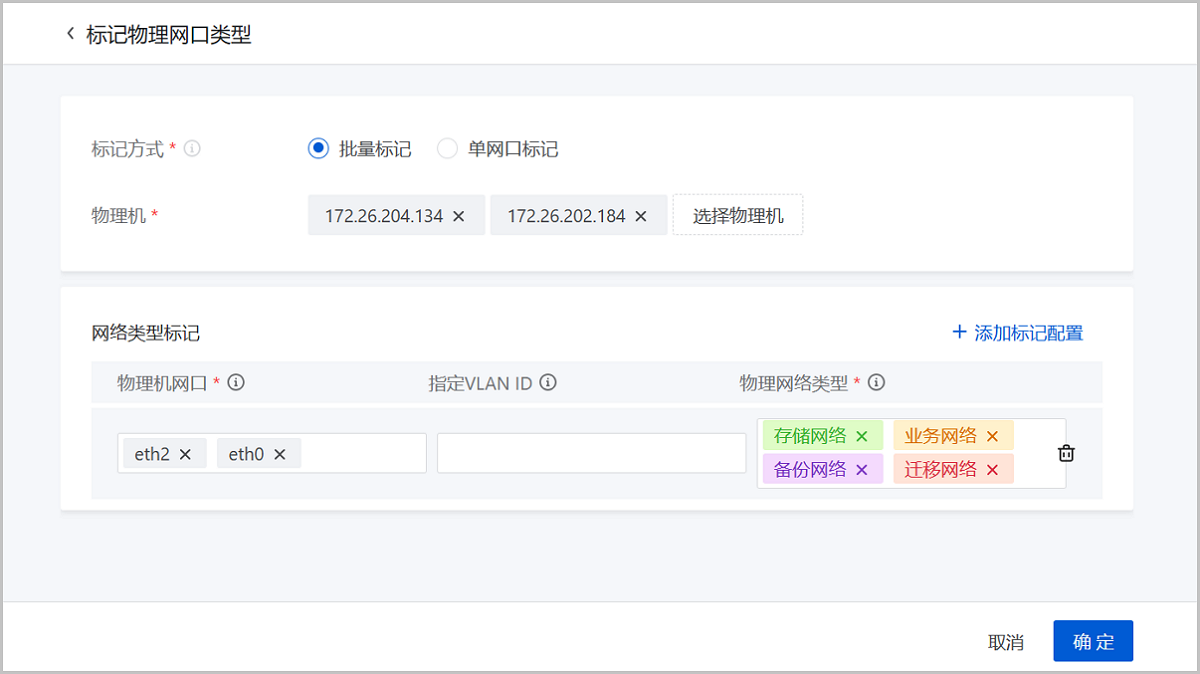

图3 标记物理网口类型——批量标记

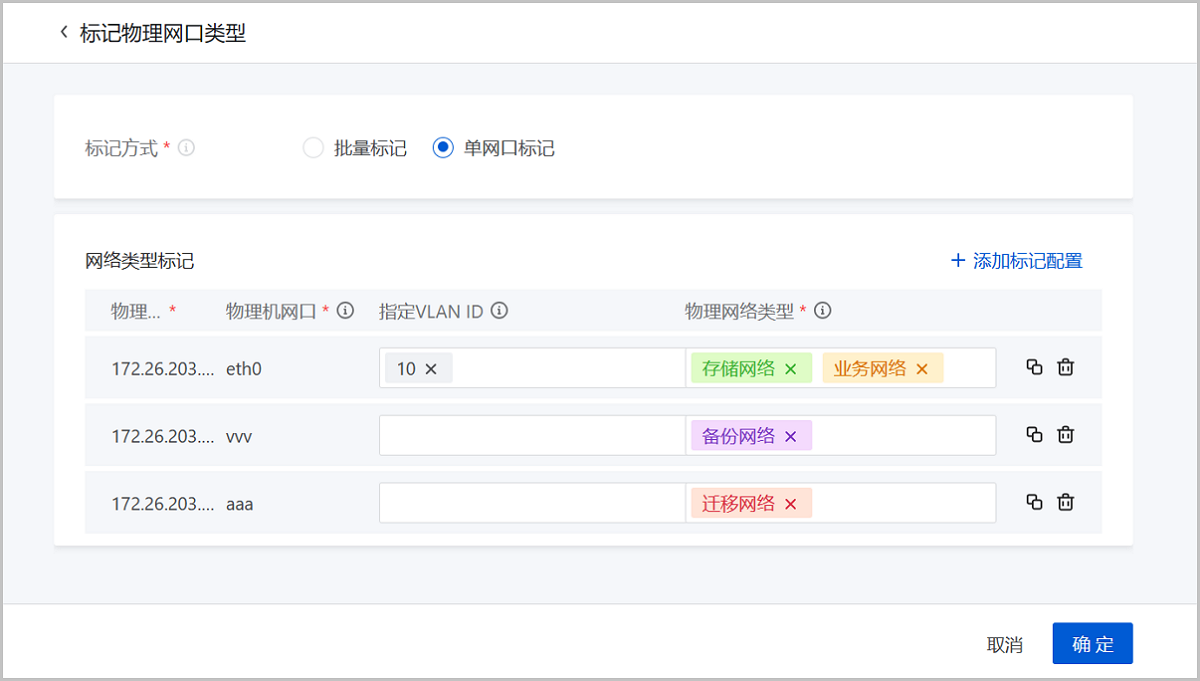

图4 标记物理网口类型——单网口标记

修改物理网口网络类型

在物理网络界面，点击修改物理网络类型，弹出修改物理网络类型界面，支持为物理网口或子网口增加、删除网络类型标签，支持批量清空所有/部分网络类型标签。
说明： 已标记为管理网络的网口可以增添其他网络类型标签。
如图5所示：

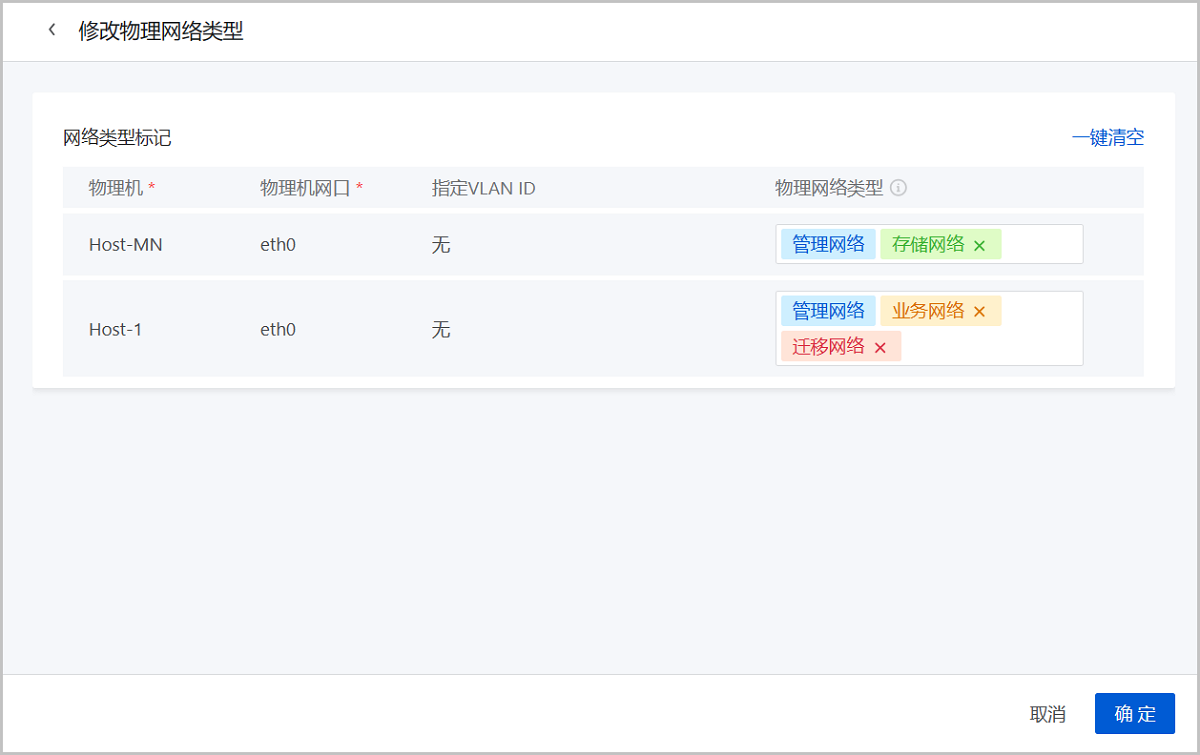

图5 修改物理网络类型

管理网络类型

在物理网络界面，点击管理网络类型，弹出管理网络类型界面，支持添加自定义网络类型、修改和删除已有的自定义网络类型。
说明：
  • 自定义网络类型的标签名称不能和已有网络类型名称重复。
  • 自定义网络类型的标签名称只能包含中文汉字、英文字母、数字和空格，且不支持以空格开头或结尾。
如图6所示：

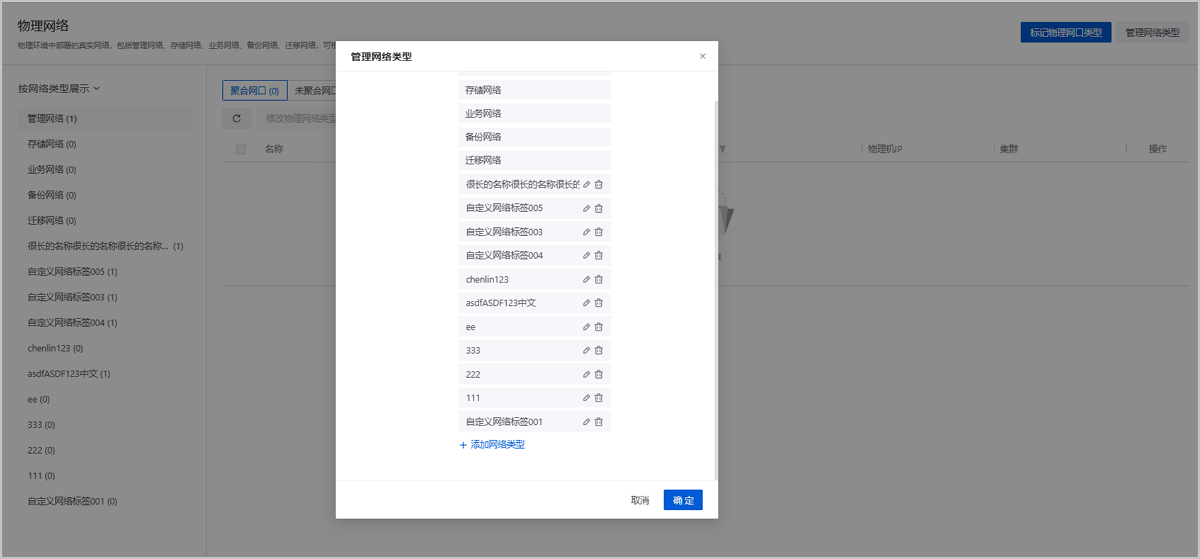

图6 添加网络类型
