自定义拓扑界面

在ZStack Cloud主菜单，点击平台运维 > 网络拓扑 > 自定义拓扑，进入自定义拓扑界面。

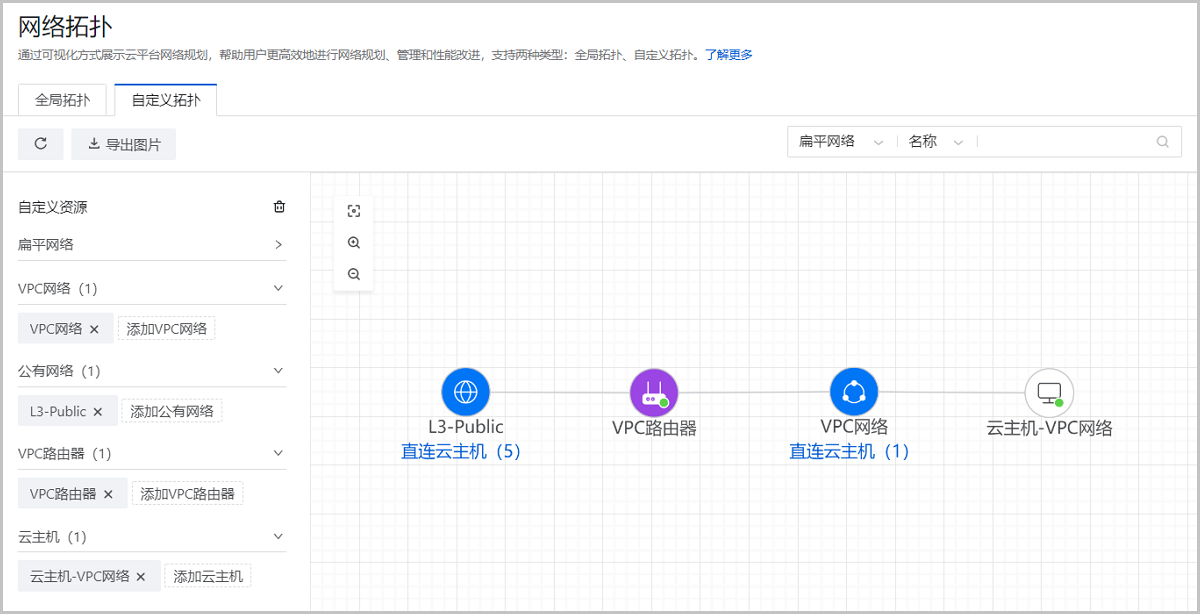

如图1所示：

自定义拓扑支持以下操作：


操作	描述
自定义资源	支持自定义网络拓扑，可添加或删除显示的资源，例如扁平网络、VPC网络、公有网络、VPC路由器、云主机等。
查看	支持查看自定义网络拓扑，可对任一自定义资源进行拖动。
刷新	可显示当前最新自定义拓扑。
导出图片	支持当前自定义拓扑以png格式图片导出。
搜索	搜索框支持按资源类别以及资源属性进行搜索。说明：资源类别目前支持：扁平网络、VPC网络、公有网络、VPC路由器、云主机。资源属性目前支持：资源名称和资源UUID。
适应画布	可自动将网络拓扑缩放到适合大小。
放大	可将网络拓扑进行放大查看。
缩小	可将网络拓扑进行缩小查看。
选中资源高亮显示	当选中某一资源，可对该资源及其关联资源进行高亮突出。
资源信息悬浮显示	当鼠标悬浮至某一资源上，该资源相关信息将自动浮现。
路由器/云主机状态显示	通过路由器/云主机右上角圆点的颜色变化可实时掌握其运行状态，详情请参考路由器/云主机状态显示定义
