创建扁平网络

完整平台用户手册，包含基础云平台能力与 AIOS 相关章节。

在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 三层网络资源 > 扁平网络，进入扁平网络界面，点击创建扁平网络，弹出创建扁平网络界面。

创建扁平网络分为以下三种场景：

创建IPv4扁平网络。
创建IPv6扁平网络。
创建扁平网络 | 关闭IP地址管理。

创建IPv4扁平网络

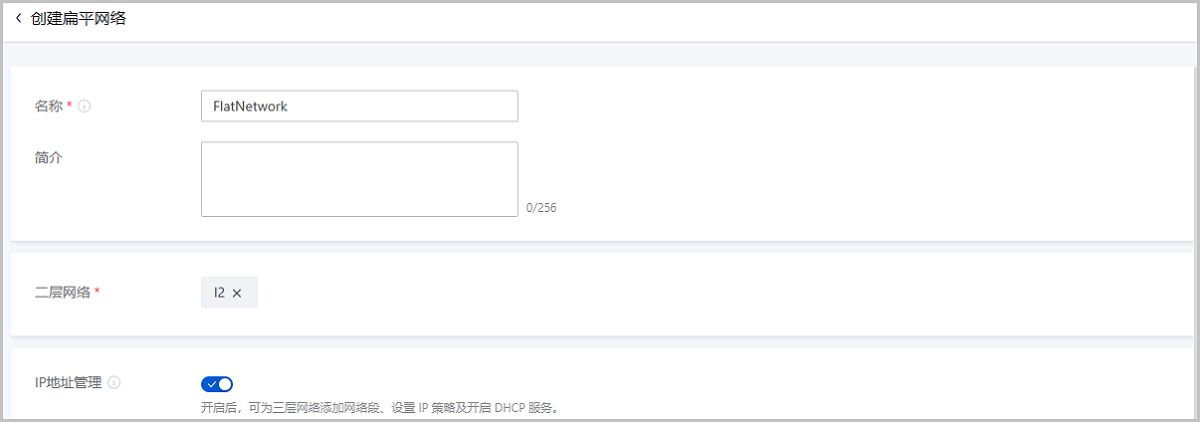

可参考以下示例输入相应内容：

名称：设置扁平网络名称
简介：可选项，可留空不填
二层网络：选择扁平网络对应的二层网络
说明： ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
在选择二层网络界面，有两个子页面：
- 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
- 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
IP地址管理：选择是否开启三层网络IP地址管理服务，此处选择开启。开启后，可为三层网络添加网络段、开启DHCP服务，并设置IP分配策略
网络地址类型：选择IPv4
网络段方法：添加网络段方法包括IP范围、CIDR
若选择IP范围，需填写以下参数：
- 起始IP：设置网络段的起始IP，例如：172.20.108.100
- 结束IP：设置网络段的结束IP，例如：172.20.108.200
- 子网掩码：设置网络段的子网掩码，例如：255.255.0.0
- 网关：设置网络段的网关，例如：172.20.0.1
- DHCP服务：可选择是否开启DHCP服务
  i说明：
  - DHCP服务是平台内置的分布式服务，仅对平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。
  - 启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。
  - 若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址，系统不会自动为该网络下的云资源自动分配IP，需要用户手动配置。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - 关闭IP地址管理的三层网络不支持开启DHCP服务。
  - IP分配策略：开启DHCP服务后，系统可为网络下的云资源自动分配IP地址。支持以下三种IP分配策略：
    - 随机分配：在添加的网络段内，系统随机分配IP地址。
    - 顺序分配：

      在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

      举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。
    - 循环分配：

      在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

      举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：172.20.108.10
    说明：

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

    当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

    当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- 添加DNS：可添加DNS服务器，用于设置三层网络的DNS解析服务，例如可指定223.5.5.5、8.8.8.8或114.114.114.114
i说明：在IPv4网络地址类型中使用IP范围添加网络段需注意：
- 不可将网关地址、广播地址和网络地址等包含在添加的IP段中。
- 扁平网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

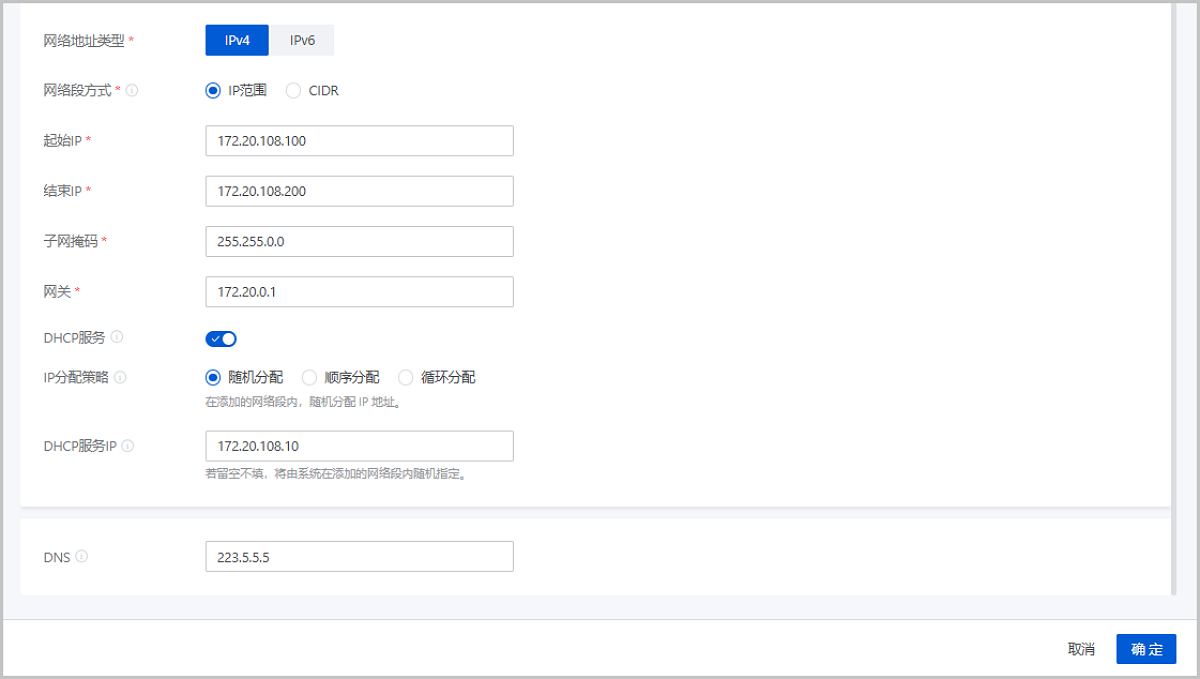

如图1所示：

图1 IP范围方式创建IPv4扁平网络
若选择CIDR，需填写以下参数：
- CIDR：设置网络段的CIDR，例如：192.168.108.1/24
- 网关：可设置网关，例如：192.168.108.1
  i说明：
  - 建议使用CIDR的第一个或最后一个IP地址作为网关。
  - 若留空不填，默认使用CIDR的第一个IP地址作为网关。
- DHCP服务：可选择是否开启DHCP服务
  i说明：
  - DHCP服务是平台内置的分布式服务，仅对平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。
  - 启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。
  - 若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址，系统不会为该网络下的云资源自动分配IP地址，需要用户手动配置。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - IP分配策略：开启DHCP服务后，系统可为网络下的云资源自动分配IP地址。支持以下三种IP分配策略：
    - 随机分配：在添加的网络段内，系统随机分配IP地址。
    - 顺序分配：

      在添加的网络段内，系统将所有空闲IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在下次分配时进行分配。

      举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将优先分配192.168.0.106。
    - 循环分配：

      在添加的网络段内，系统将IP地址按照从小到大的顺序逐个分配。中途释放的IP地址，将在现有空闲IP地址分配一轮后再进行分配。

      举例：假设当前三层网络的网络段为192.168.0.101～192.168.0.120，已分配192.168.0.101～192.168.0.108，后192.168.0.106被释放。下次分配时，将从192.168.0.109开始分配。直到192.168.0.120被分配后，才会分配192.168.0.106。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：172.20.108.10
    说明：

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (169.254.0.0/16) 的IP地址。

    当IP分配策略选择随机分配时，若此处留空不填，将由系统在添加的IP范围内随机指定。

    当IP分配策略选择顺序分配或循环分配时，若此处留空不填，将以网络段内的首个IP作为DHCP服务IP。
- 添加DNS：可添加DNS服务器，用于设置三层网络的DNS解析服务，例如可指定223.5.5.5、8.8.8.8或114.114.114.114
i说明：在IPv4网络地址类型中使用CIDR添加网络段需注意：
- CIDR包含网络段不允许包含链路本地地址 (169.254.0.0/16) 的IP地址；
- 扁平网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

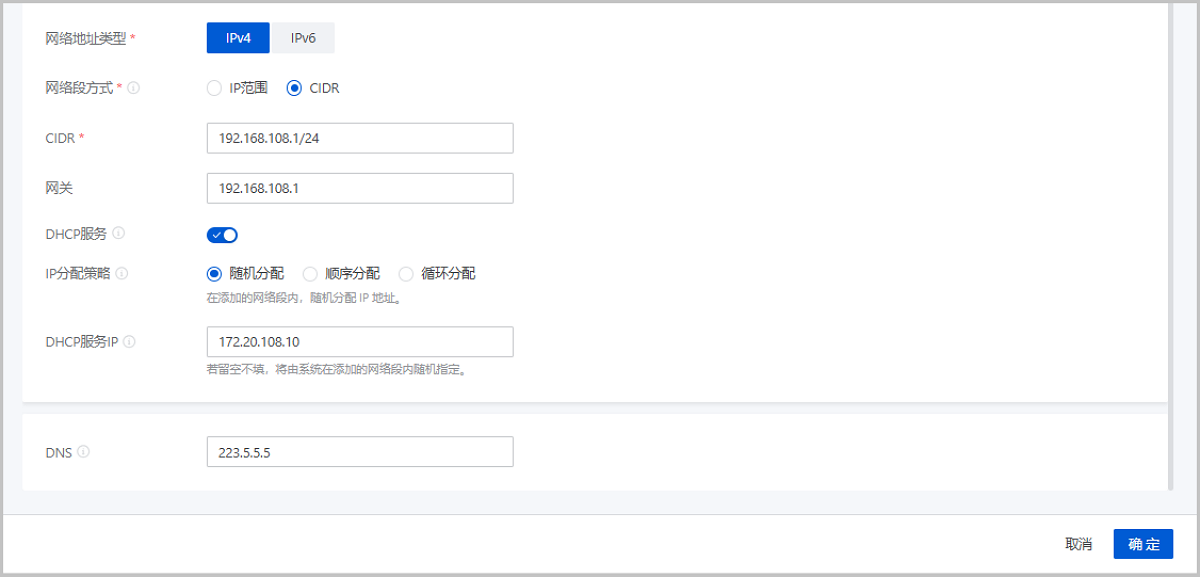

如图2所示：

图2 CIDR方式创建IPv4扁平网络

创建IPv6扁平网络

可参考以下示例输入相应内容：

名称：设置扁平网络名称
简介：可选项，可留空不填
二层网络：选择扁平网络对应的二层网络
说明： ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
在选择二层网络界面，有两个子页面：
- 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
- 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
IP地址管理：选择是否开启三层网络IP地址管理服务，此处选择开启。开启后，可为三层网络添加网络段、开启DHCP服务，并设置IP分配策略
网络地址类型：选择IPv6
网络段方法：添加网络段方法包括IP范围、CIDR
若选择IP范围，需填写以下参数：
- 分配IP模式：默认提供一种IP地址分配方式
  - Stateful-DHCP（默认）：有状态地址DHCP配置。接口地址以及其他参数全部通过DHCP协议配置。
- 起始IP：设置网络段的起始IP，例如：2000:910A:2222:5498:8475:1111:3900:2002
- 结束IP：设置网络段的结束IP，例如：2000:910A:2222:5498:8475:1111:3900:2009
- 前缀长度：设置网络段的前缀长度，例如：64
  说明：前缀长度范围为64~126，若设置值小于64，将导致云主机创建失败。
- 网关：设置网络段的网关，例如：2000:910A:2222:5498:8475:1111:3900:2001
- DHCP服务：可选择是否需要DHCP服务
  i说明：
  - DHCP服务是平台内置的分布式服务，仅对平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。
  - 启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。
  - 若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址，系统不会为该网络下的云资源自动分配IP地址，需要用户手动配置。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：240c::6644
    说明：

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    若留空不填，将由系统在添加的网络段内随机指定。
- 添加DNS：添加DNS服务器，用于设置三层网络的DNS解析服务，例如可指定240C::6644或240C::6666
i说明：在IPv6网络地址类型中使用IP范围添加网络段需注意：
- 不可将网关（例如：xxxx::1）包含在添加的IP段中；
- 起始IP和结束IP内的IP网络段，不允许包含链路本地地址 (fe80::/10) 的IP地址；
- 扁平网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

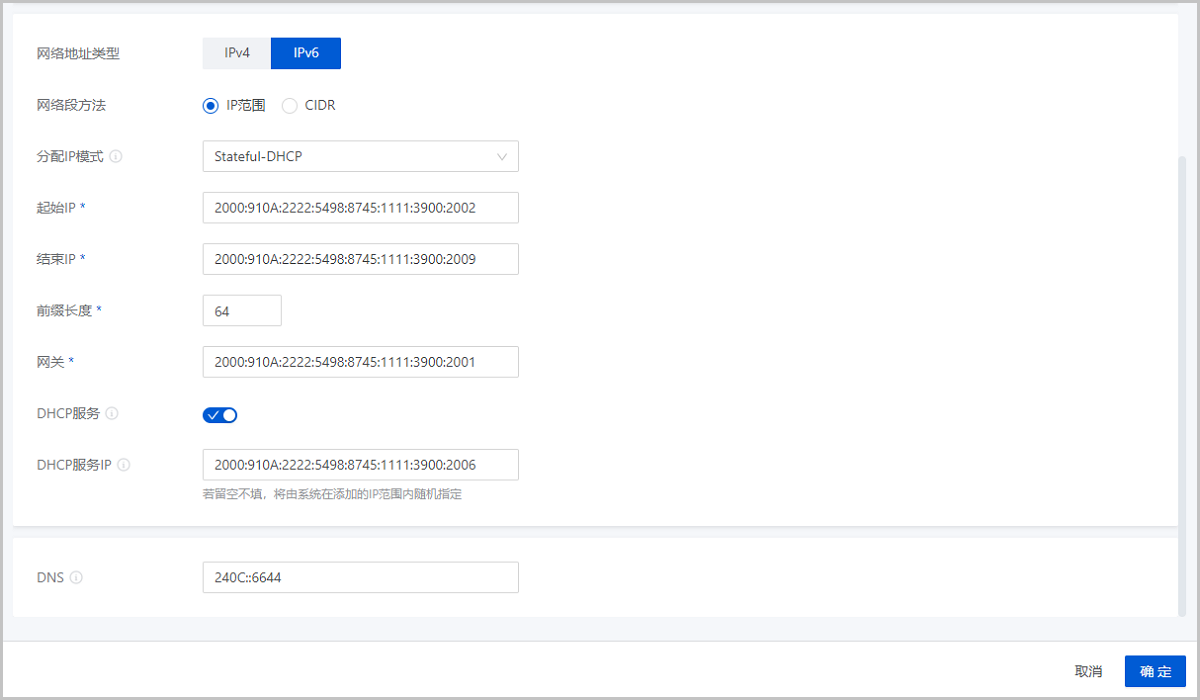

如图3所示：

图3 IP范围方式创建IPv6扁平网络
若选择CIDR，需填写以下参数：
- 分配IP模式：提供三种IP地址分配方式：
  - Stateful-DHCP（默认）：有状态地址DHCP配置，接口地址以及其他参数全部通过DHCP协议配置。IP范围方式仅支持此分配模式。
  - Stateless-DHCP：无状态地址DHCP配置，接口地址通过路由通告的前缀和接口Mac地址自动推导出来，其他参数通过DHCP协议配置。
  - SLAAC：无状态地址自动配置，接口地址通过路由通告的前缀自动推导出来，其他参数也附带在路由通告中。
- CIDR：设置网络段的CIDR，例如：234E:2457:3D::/64
- DHCP服务：可选择是否需要DHCP服务
  i说明：
  - DHCP服务是平台内置的分布式服务，仅对平台内部的资源提供分配IP地址的服务，与用户已有的DHCP服务器不会产生冲突。
  - 启用DHCP服务后，使用此网络的网卡将通过动态模式 (DHCP) 获取IP地址。此时DHCP服务IP支持自定义设置，也可由系统根据分配策略进行指定。
  - 若关闭DHCP服务，使用此网络的网卡将通过静态模式 (Static) 获取IP地址，系统不会为该网络下的云资源自动分配IP地址，需要用户手动配置。此时DHCP服务IP不支持自定义设置，也不可由系统根据分配策略进行指定。
  - DHCP服务IP：可选项，可按需设置DHCP服务IP，例如：240c::6644
    说明：

    DHCP服务IP是DHCP服务所占用的IP。DHCP服务通过该IP为使用该三层网络的资源分配IP地址。

    若首次创建三层网络并启用DHCP服务，或对已启用DHCP服务的三层网络添加首个网络段，支持自定义设置DHCP服务IP。

    若三层网络已存在DHCP服务IP，添加网络段不允许自定义设置DHCP服务IP。

    DHCP服务IP可以在添加的IP范围之内或之外，但必须在添加的IP范围所属的CIDR内，且未被占用。

    若留空不填，将由系统在添加的网络段内随机指定。
- 添加DNS：添加DNS服务器，用于设置三层网络的DNS解析服务，例如可指定240C::6644或240C::6666
i说明：在IPv6网络地址类型中使用CIDR添加网络段需注意：
- CIDR内首个IP地址已被默认为网关。
- CIDR包含网络段不允许包含链路本地地址 (fe80::/10) 的IP地址。
- 扁平网络网络段，不可与路由器规格里的公有网络或管理网络重叠。

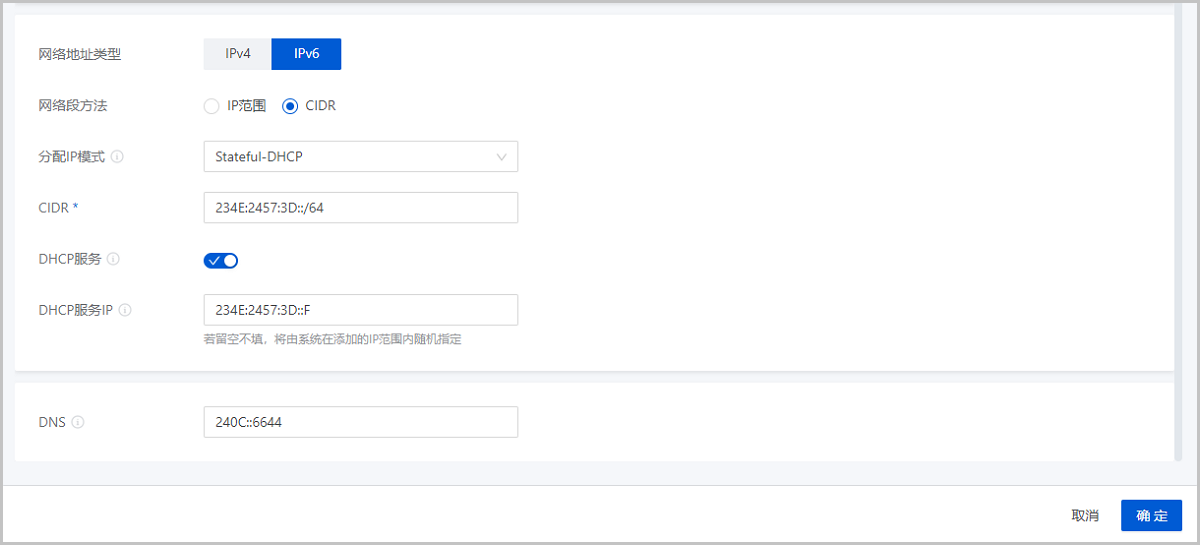

如图4所示：

图4 CIDR方式创建IPv6扁平网络

创建扁平网络 | 关闭IP地址管理

可参考以下示例输入相应内容：

名称：设置扁平网络名称
简介：可选项，可留空不填
二层网络：选择扁平网络对应的二层网络
说明： ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
在选择二层网络界面，有两个子页面：
- 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
- 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
IP地址管理：选择是否开启三层网络IP地址管理服务，开启后，支持为三层网络添加网络段，设置IP分配策略，及开启DHCP服务。此处选择关闭
i说明：
- 关闭后，无法为三层网络添加网络段或开启DHCP服务，使用该三层网络创建资源，系统不会自动分配IP地址，用户可自行分配和管理该三层网络上的云资源IP。
- 仅扁平网络支持关闭IP地址管理。
DHCP服务：关闭IP地址管理后，DHCP服务默认关闭且不支持开启
DNS：可添加DNS服务器，用于设置三层网络的DNS解析服务

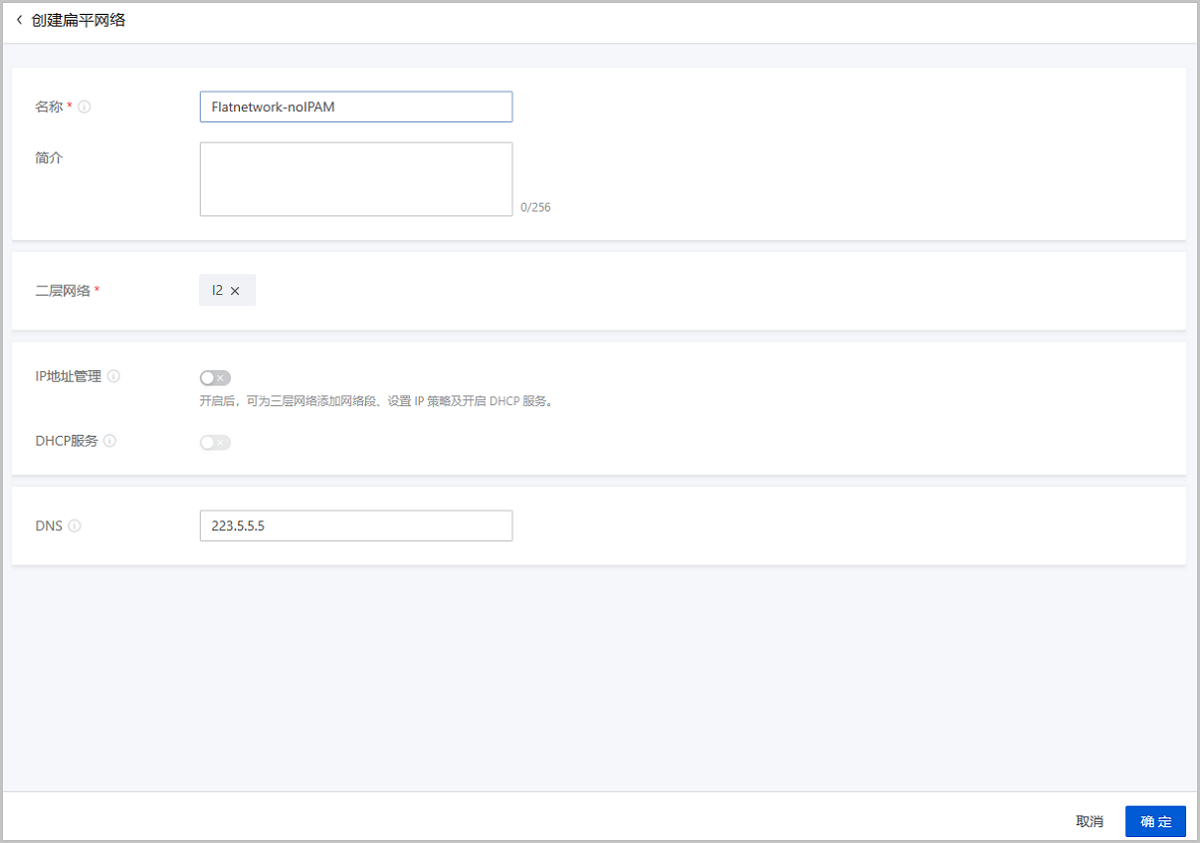

如图5所示：
