创建管理网络

完整平台用户手册，包含基础云平台能力与 AIOS 相关章节。

在ZStack Cloud主菜单，点击资源中心 > 网络资源 > 专用网络 > 管理网络，进入管理网络界面，点击创建管理网络，弹出创建管理网络界面。

创建管理网络

可参考以下示例输入相应内容：
  • 名称：设置管理网络名称
  • 简介：可选项，可留空不填
  • 二层网络：选择管理网络对应的二层网络
    说明： ZStack Cloud支持一个二层网络用于创建多个三层网络，但若非特殊业务需求，不推荐多个三层网络共用一个二层网络。
    在选择二层网络界面，有两个子页面：
    • 推荐：列出当前区域内尚未挂载三层网络的二层网络列表
    • 全部：列出当前区域内全部二层网络列表，包括已挂载或尚未挂载三层网络的二层网络
  • 添加网络段：添加网络段方法包括IP范围、CIDR
    若选择IP范围，需填写以下参数：
    • 起始IP：设置网络段的起始IP，例如：172.20.108.100
    • 结束IP：设置网络段的结束IP，例如：172.20.108.200
    • 子网掩码：设置网络段的子网掩码，例如：255.255.0.0
    • 网关：设置网络段的网关，例如：172.20.0.1
    说明： 使用IP范围添加网络段需注意：
    • 不可将网关（例如：xxx.xxx.xxx.1）、广播地址（例如：xxx.xxx.xxx.255）和网络地址（例如：xxx.xxx.xxx.0）等包含在添加的IP段中。
    • 私有网络网络段，不可与路由器规格里的公有网络或管理网络重叠。
    如图1所示：

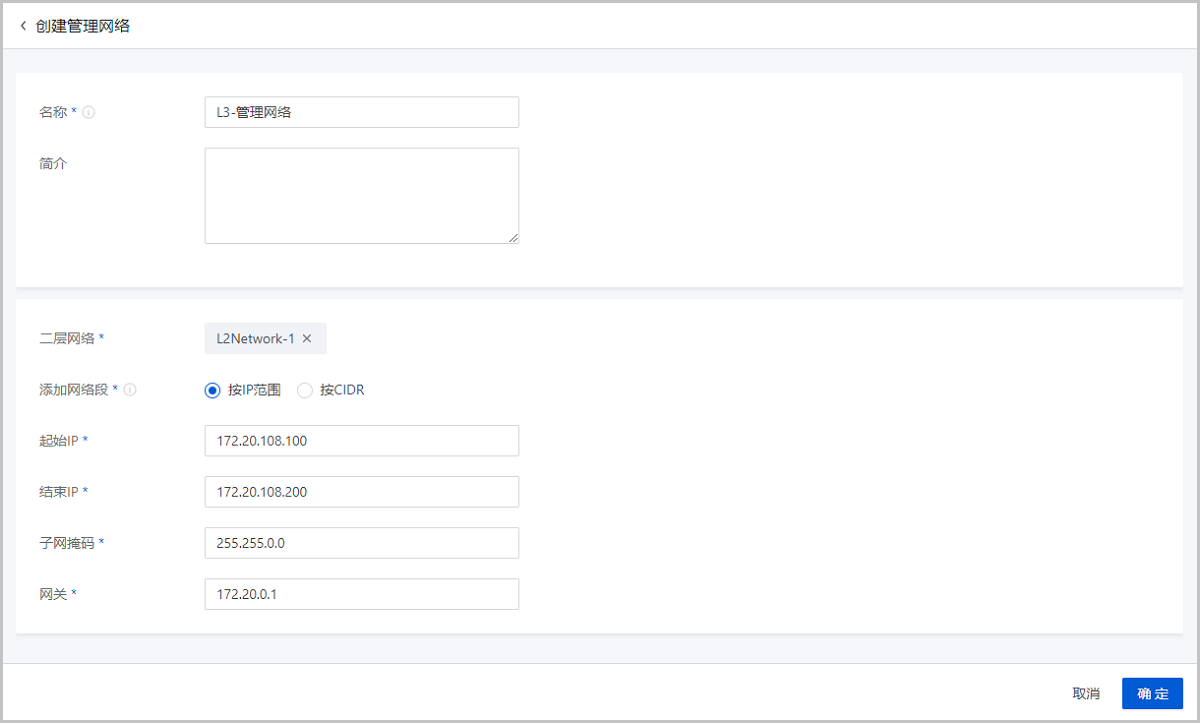

    图1 IP范围方式创建管理网络
    若选择CIDR，需填写以下参数：
    • CIDR：设置网络段的CIDR，例如：192.168.1.1/24
    • 网关：设置网关，例如：192.168.1.1
      说明：
      • 建议使用CIDR的第一个或最后一个IP地址作为网关。
      • 若留空不填，默认使用CIDR的第一个IP地址作为网关。
    说明： 使用CIDR添加网络段需注意：
    • CIDR包含网络段不允许包含链路本地地址 (169.254.0.0/16) 的IP地址；
    • 私有网络网络段，不可与路由器规格里的公有网络或管理网络重叠。
    如图2所示：


    图2 CIDR方式创建管理网络

注意事项

创建路由器规格时，选择的公有网络和系统网络不能是同一个网段。
