获取客户端真实源IP地址

完整平台用户手册，包含基础云平台能力与 AIOS 相关章节。

背景信息

当负载均衡收到客户端请求，会选择一台后端服务器建立一个新的TCP连接，然后将客户端数据转发至后端服务器。当负载均衡收到后端服务器响应后，会将响应数据再转发至客户端。由此可见，后端服务器仅可获取经由负载均衡转换后的客户端IP地址，无法从TCP会话信息中获取客户端真实源IP地址。

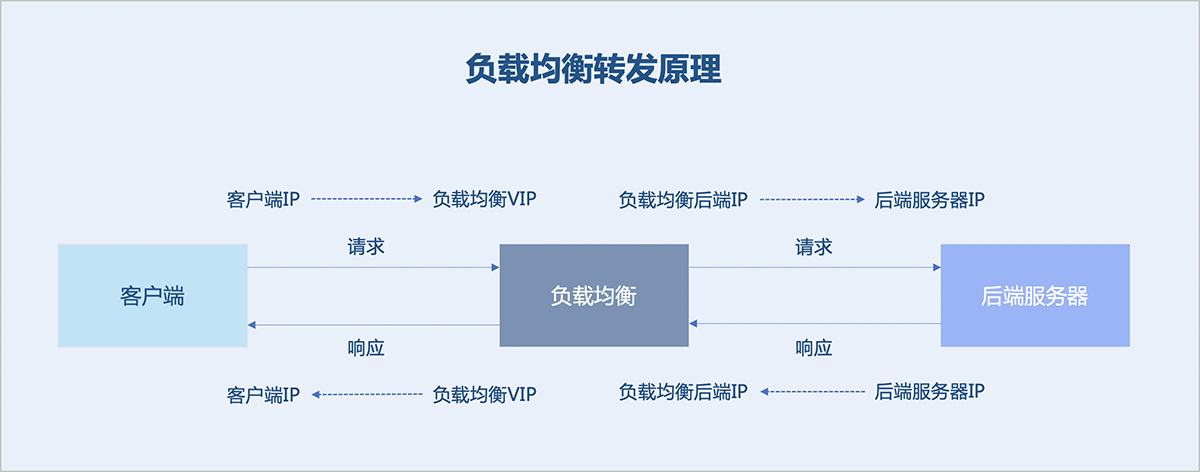

如图1所示：
图1 负载均衡转发原理


针对七层监听（HTTP/HTTPS协议），若后端服务器希望获取客户端真实源IP地址，可使用X-Forwarded-For（XFF），它是一种HTTP请求头字段，用于记录客户端真实源IP地址，只有通过HTTP代理或负载均衡方式连接客户端时才可添加该字段。常见的代理服务器（包括：IIS 6、IIS 7、Apache、Tomcat、Nginx等）均支持通过解析X-Forwarded-For记录，获取客户端真实源IP地址。

说明： 使用Proxy协议也可实现相同功能，仅需在TCP会话中添加一个头字段，即可方便传递客户端信息，但前提需确保相应后端服务器支持Proxy协议。目前平台考虑到性能影响，暂不支持透明Proxy。

下文以CentOS 7环境下配置Apache、Nginx服务器为例，介绍如何获取客户端真实源IP地址。

配置Apache服务器

  1. 安装Apache。
    # 在CentOS 7环境下,执行安装命令
[root@localhost ~]# yum -y install httpd

# 启动http服务,并将http服务设置为开机自动启动
[root@localhost ~]# systemctl start httpd
[root@localhost ~]# systemctl enable httpd

# 关闭云主机防火墙
[root@localhost ~]# iptables -F
  2. 修改配置。
    # 修改配置文件httpd.conf
[root@localhost ~]# vi /etc/httpd/conf/httpd.conf

# 新增字段并设置
 LoadModule remoteip_module modules/mod_remoteip.so  //加载mod_remoteip.so模块
 RemoteIPHeader X-Forwarded-For  //设置RemoteIPHeader头部
 RemoteIPInternalProxy <ip_range1> <ip_range2> ... <ip_rangeX>  //设置回源IP段(真实IP地址,非负载均衡公网IP地址).若存在多个IP段,必须空格分隔

# 修改日志格式
 LogFormat "%a %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\"" combined

# 重启Apache服务,使配置生效
[root@localhost ~]# systemctl restart httpd

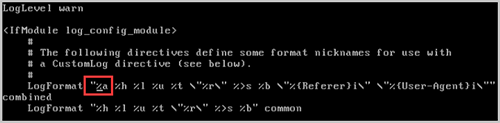

    如图2所示：




    图2 修改配置
  3. 查看结果。
    # 在access_log查看是否获取客户端真实源IP
[root@localhost ~]# tail -f /var/log/httpd/access_log

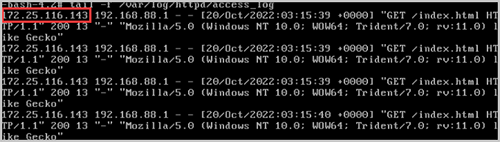

    如图3所示：


    图3 查看结果

配置Nginx服务器

  1. 安装Nginx。
    # 下载安装包并解压
[root@localhost ~]# wget http://nginx.org/download/nginx-1.0.12.tar.gz
[root@localhost ~]# tar zxvf nginx-1.0.12.tar.gz
[root@localhost ~]# cd nginx-1.0.12

# 安装依赖环境
[root@localhost ~]# yum -y install pcre pcre-devel
[root@localhost ~]# yum -y install zlib zlib-devel
[root@localhost ~]# yum -y install openssl openssl-devel

# 安装启动
# Nginx服务器使用http_realip_module模块解析X-Forwarded-For记录
[root@localhost ~]# ./configure --prefix=/usr/local/nginx --with-http_stub_status_module --without-http-cache --with-http_ssl_module --with-http_realip_module
[root@localhost ~]# make
[root@localhost ~]# make install

# 查看服务状态
[root@localhost ~]# ps -ef | grep nginx

# 测试服务是否启动成功
[root@localhost ~]# curl http://IP地址:80

# 关闭云主机防火墙
[root@localhost ~]# iptables -F
  2. 修改配置。
    # 修改配置文件nginx.conf
[root@localhost ~]# vi /usr.local/nginx/conf/nginx.conf

# 新增字段并设置
 set_real_ip_from <ip_range1>;
 set_real_ip_from <ip_range2>;
 ...
 set_real_ip_from <ip_rangex>;  //设置回源IP段(真实IP地址,非负载均衡公网IP地址).若存在多个IP段,必须分行添加
 real_ip_header X-Forwarded-For;

# 重启Nginx服务,使配置生效
[root@localhost ~]# ps -ef|grep nginx
[root@localhost ~]# kill -9 nginx.pid
[root@localhost ~]# cd /root/nginx/sbin
[root@localhost ~]# ./nginx -c /usr/local/nginx/conf/nginx.conf

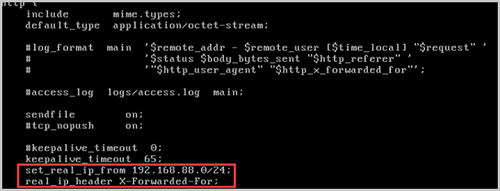

    如图4所示：


    图4 修改配置
  3. 查看结果。
    # 在access.log查看是否获取客户端真实源IP
[root@localhost ~]# tail -f /usr/local/nginx/logs/access.log

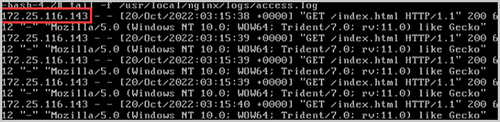

    如图5所示：


    图5 查看结果
