阿里云高速通道快速使用向导

完整平台用户手册，包含基础云平台能力与 AIOS 相关章节。

创建阿里云高速通道分为以下四步：

准备工作
创建阿里云高速通道需提前在CPE IP端，ZStack Cloud私有云端和阿里云公有云端进行网络配置，具体如下：
- CPE IP端配置：
  在创建阿里云高速通道时，需要准备物理专线，由运营商创建边界路由器和配置路由器接口。
  配置完成后，可获取如下信息：
  - 边界路由器：CPE客户端设备到VPC下的虚拟路由器之间的路由器。
  - 边界路由器接口：边界路由器的两侧接口，分别为ZStack Cloud侧和阿里云侧。
  - VPC路由器接口：VPC虚拟路由器的接口。
  - CPE IP：运营商提供的CPE设备IP地址。
- ZStack Cloud私有云端配置：
  在对ZStack Cloud私有云端进行配置之前，需先进行网络规划，具体如下：
  - 私有网络段：私有网络段使VPC路由器管理ZStack Cloud私有云云主机。
  - 管理网络段：管理网络段使管理节点管理VPC路由器。
  - 公有网络段：公有网络段绑定VPC路由器，使VPC路由器可以访问互联网。
  - 物理专线网络段：VPC路由至CPE IP再连通阿里云的网络。
  说明：公有网络段与管理网络段可为同一网络段。
  配置网络段成功后，便可进行ZStack Cloud私有云端配置：
  1. 创建L2私有网络
  2. 创建L3私有网络（VPC）
  3. 创建L2管理网络
  4. 创建L3管理网络（公有网络）
  5. 创建L2公有网络
  6. 创建L3公有网络（公有网络）
  7. 创建ZStack Cloud私有云云主机
  8. 创建VPC路由器（将VPC路由器绑定至公有网络）
  9. 创建L2物理专线网络
  10. 创建L3物理专线网络（公有网络）
  11. 加载物理专线网络到VPC路由器
  ZStack Cloud私有云端配置完成后，需在CPE设备处配置双向路由。
- 阿里云公有云端配置
  在进行阿里云高速通道配置时，需在阿里云端拥有以下环境：
  - 专有网络VPC
  - VPC下交换机
  - ECS云主机实例
  拥有以上环境后，需进行以下配置：
  - 使用对应的VPC下的虚拟交换机创建ECS实例
    说明：详情可参考阿里云文档。
配置ZStack Cloud网络
进入快速使用向导页面，在创建阿里云高速通道卡片点击开始创建，进入创建阿里云高速通道页面。
可参考以下示例输入相应内容：
- VPC路由器：选择本地VPC路由器
- 公有网络：选择可以连接本地至边界路由器接口的专线网络
- VPC网络：选择本地创建的VPC网络
如图1所示：

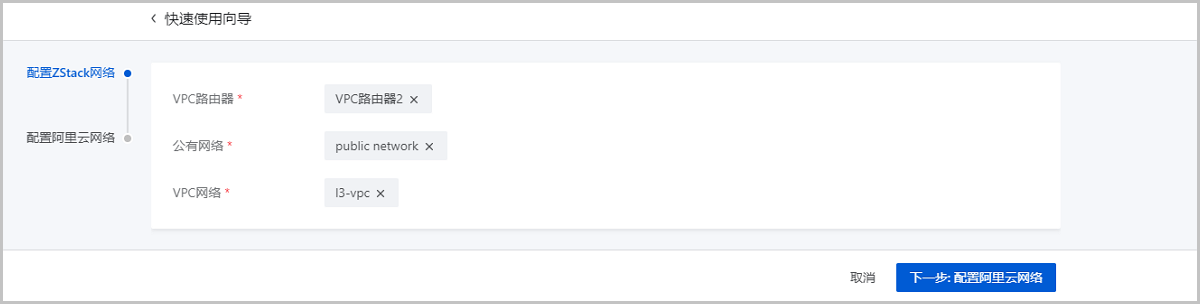

图1 配置ZStack Cloud网络
配置阿里云网络
可参考以下示例输入相应内容：
- 专有网络VPC：选择专有网络VPC
- 边界路由器：选择边界路由器，目前由运营商创建并配置路由
- CPE IP（运营商）：运营商提供物理专线接入本地数据中心的客户端设备IP地址
如图2所示：

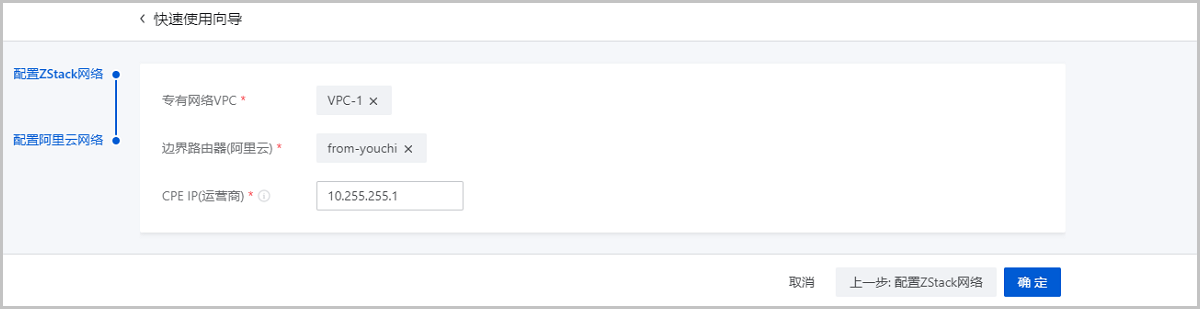

图2 配置阿里云网络
创建高速通道过程中，ZStack Cloud将自动配置以下4条路由：
- VPC自定义路由1：目的地址为ZStack Cloud私有网络段，下一跳为VPC虚拟路由器接口。
- 边界路由器自定义路由1：目的地址为ZStack Cloud私有网络段，下一跳为边界路由器ZStack Cloud私有云侧的路由器接口。
- 边界路由器自定义路由2：目的地址为ECS VPC网络段，下一跳为边界路由器阿里云侧的路由器接口。
- VPC自定义路由2：目的地址为ECS VPC网络段，下一跳为客户端CPE设备的IP地址。
在CPE设备处配置双向路由
CPE设备的两条路由条目，应由客户自行创建：
- 设置CPE自定义路由1：目的地址为ZStack Cloud私有网络段，下一跳为VPC路由器的物理专线IP。
- 设置CPE自定义路由2：目的地址为ECS VPC网络段，下一跳为专线的地址。

互通验证：

登录本地云主机，检查是否能够ping通ECS云主机。然后再登录ECS云主机，检查是否能够ping通本地云主机。若验证成功，则阿里云高速通道创建成功。
